厂房钢柱基础出现5mm以上沉降缝隙，或者设备基础二次灌浆后强度不足，问题根源往往出在钢结构加固灌浆料的选择与施工细节上。这类材料专门用于填充钢柱底板与混凝土基础之间的空隙，靠的是高强微膨胀特性来传递荷载，而不是普通混凝土的粘结力。选错了型号或者养护不到位，再好的设计也白搭。

钢结构加固灌浆料到底解决什么问题

钢结构安装完成后，底板和基础顶面之间总会留出30到50毫米的间隙，这个间隙需要灌浆料来填实。普通混凝土收缩率在0.04%以上，硬化后会产生缝隙，导致荷载传递不均，钢柱受力时底板翘曲。而专用灌浆料通过膨胀组分补偿收缩，28天竖向膨胀率控制在0.02%到0.05%之间，能保证钢板与混凝土紧密贴合。

以某重型厂房牛腿柱加固为例，原设计采用C40细石混凝土，三个月后检查发现柱脚处有3mm空隙。换成CGM-1型（按GB/T 50448-2015分类）灌浆料后，7天抗压强度达到45MPa，膨胀率稳定在0.03%，后续两年监测再无松动。这类材料的核心价值在于：用微膨胀抵消收缩，用高早强缩短工期。

选型时重点看哪几个指标

GB/T 50448-2015把水泥基灌浆料分为四类，钢结构加固通常用Ⅰ类和Ⅱ类。Ⅰ类流动度≥290mm，适合间隙30mm以上的大空隙；Ⅱ类流动度≥260mm，用于20mm左右的窄缝。强度上，加固工程要求28天抗压强度不低于50MPa，但实际中很多项目要求7天达到40MPa，以便尽早安装上部结构。

操作温度也很关键。5℃以下施工必须用低温型，掺防冻剂后养护时间延长到7天；35℃以上高温环境，凝结时间会缩短到20分钟以内，需要加缓凝剂。经验上来说，夏季施工最好选初凝时间≥30分钟的型号，留出足够的搅拌和浇筑时间。膨胀率这个指标常被忽略，实际中要控制在0.02%-0.05%之间，过大反而会把钢柱顶起来。

施工中容易踩的三个坑

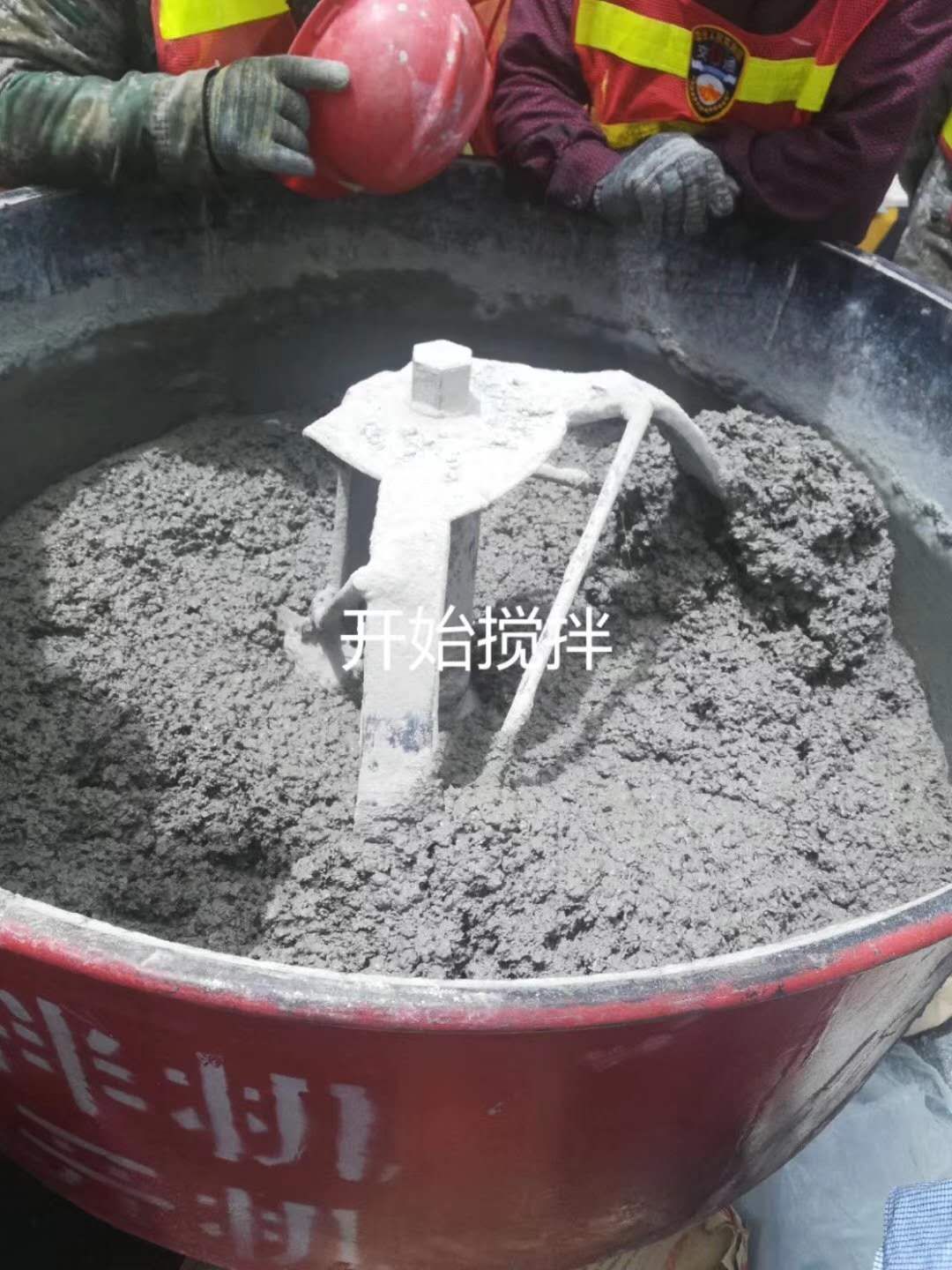

第一个坑是用水量超标。工人为了好施工多加水，导致强度直接打七折。某项目实测发现，加水量每多1%，28天强度下降约5MPa。严格按厂家推荐的13%-14%水料比，用电子秤称量，别凭手感。搅拌时间要够，机械搅拌不少于3分钟，直到料浆像稠米汤一样均匀。

第二个坑是支模不严漏浆。钢柱底板四周的模板必须用海绵条密封，尤其是角部。某桥梁支座灌浆时，模板没压紧，漏了大约2kg浆料，拆模后发现支座下方出现蜂窝状空洞，返工损失超过两万。支模后要用黄油封堵缝隙，灌浆时从一侧注入，另一侧排气，看到排气孔冒出纯浆再堵住。

第三个坑是养护不到位。灌浆后24小时内必须保湿养护，用湿麻袋覆盖或者刷养护剂。冬季施工要搭暖棚，保持棚内温度不低于5℃。有个化工厂房冬季施工，工人养护了3天就撤了，结果表面出现干缩裂纹，深度达到5mm，最后凿掉重灌。标准做法是养护至少7天，前3天尤其关键。

一个真实的桥梁支座加固案例

2023年某高速桥梁支座更换项目，支座垫石高度差达到8mm，需要灌浆调平。原设计用环氧砂浆，但现场温度只有2℃，环氧材料固化慢且脆性大。改用低温型灌浆料，水料比12.5%，搅拌后流动度280mm，顺利流入6mm的窄缝。灌浆后24小时拆模，强度达到32MPa，7天达到52MPa，比环氧方案节省了3天工期。

这个案例说明，选材要结合现场条件。环氧砂浆虽然粘结力强，但低温下固化慢，且与钢板的线膨胀系数差异大，温度变化时容易脱粘。而水泥基灌浆料与混凝土基础热胀冷缩同步，长期稳定性更好。实际操作中，如果间隙小于10mm，建议用超细水泥灌浆料，最大粒径不超过0.3mm，能确保密实填充。

养护时间到底怎么算

很多施工队把养护时间等同于拆模时间，这是误区。拆模只要求强度达到10MPa以上，一般24小时就够了。但养护要持续到强度稳定期，通常7天。环境温度20℃时，7天强度能达到28天强度的80%以上；如果温度降到10℃，7天强度只有60%左右，养护期要延长到14天。

湿度同样重要。灌浆料水化反应需要水分，干燥环境下表面失水快，容易起砂。养护期间保持麻袋湿润，但别积水。有个仓库地面加固项目，养护时洒水过多，导致表面泛白，强度反而降低了。正确的做法是：前3天每隔4小时喷一次水，之后每天喷两次，用塑料薄膜覆盖保湿效果更好。
