60MPa的强度等级，意味着这种聚合物修补砂浆在硬化后能承受每平方毫米60牛顿的压力，直接对标C60混凝土的承压标准。它解决了普通水泥砂浆粘结力不足、容易开裂、养护周期长的老问题，尤其适合抢修工程和薄层修补场景。

这种材料跟普通砂浆比，到底硬在哪

从配方上看，60MPa聚合物修补砂浆在水泥基料里加入了高分子聚合物乳液和活性矿物掺合料。聚合物颗粒在水泥水化过程中会形成连续的网状膜结构，这层膜能有效阻断外界水分和氯离子的渗透，同时把新老界面的粘结强度从普通砂浆的0.5MPa左右提升到1.8MPa以上。

实际施工中，我见过不少用普通砂浆修补的梁底，半年后就开始空鼓脱落。换成这种修补砂浆后，同样的位置三年都没出过问题。它的弹性模量比普通砂浆低了约15%，能跟着混凝土基体一起热胀冷缩，不会因为温度变化产生内应力裂缝。

从检测数据来看，按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》的测试方法，这种材料28天抗压强度能达到62-65MPa，抗折强度在8.5MPa以上，比普通砂浆高出将近一倍。这就意味着用在桥梁支座垫石或者厂房地坪修补时，能承受重型车辆的反复碾压。

什么情况下必须用它，而不是普通水泥

以某高速路桥梁支座更换项目为例，当时要求支座顶升后24小时内必须完成灌浆并恢复通车。普通水泥砂浆养护期至少7天，根本来不及。用60MPa聚合物修补砂浆，2小时初凝，4小时就能达到30MPa的强度，满足支座受力要求，当天晚上就放行了。

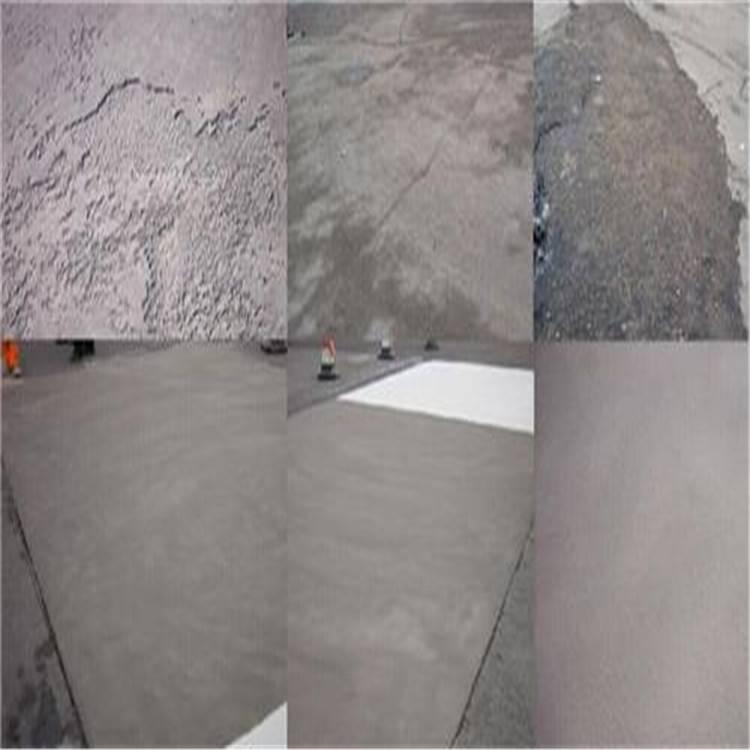

另一个典型场景是混凝土结构表面的蜂窝麻面修补。深度只有1-2厘米的缺陷，用普通砂浆抹上去，水分蒸发太快，还没硬化就开裂了。聚合物修补砂浆的保水率能达到90%以上，薄层施工（5毫米）也不起皮、不收缩，抹完后表面光洁，跟原混凝土颜色接近。

工业厂房里经常遇到设备基础二次灌浆的情况。设备运行时产生高频振动，普通砂浆半年就会被振碎。聚合物修补砂浆的抗疲劳性能经过测试，在200万次循环荷载后强度损失不超过5%，能保证设备基础长期稳定。

施工时最容易被忽略的三个细节

基面处理是第一步，也是最容易出问题的地方。修补面必须用高压水枪或喷砂机清除掉浮浆、油污和松动的骨料，露出坚实的混凝土基层。如果基面有明水，必须用压缩空气吹干，但表面要保持湿润饱和状态，也就是“饱和面干”。实际操作中，很多人直接浇水然后抹砂浆，水膜太厚会导致粘结失败。

搅拌环节要注意加水量。袋装产品说明书上写的加水量是干粉重量的13%-15%，但现场温度、湿度不同，需要微调。经验上来说，搅拌好的砂浆用手抓一把，能握成团但指缝不滴水，就是最佳状态。水加多了强度会掉，比如多加了2%的水，28天强度可能从62MPa降到45MPa。

养护同样关键。抹完后要用湿布或塑料薄膜覆盖，保持湿润至少24小时。如果是在夏季高温或大风天气施工，抹完后30分钟内就要覆盖，否则表面水分蒸发太快，会形成塑性收缩裂缝。冬季施工时，环境温度低于5℃就要停止作业，或者采用暖棚法保温，因为聚合物在低温下成膜效果差，强度发展会滞后。

从几个实际案例看它的可靠性

某地铁站出入口的楼梯踏步，使用三年后边角破损严重，普通砂浆修补两次都失败了。改用聚合物修补砂浆后，施工时先凿出深度1厘米的V形槽，涂刷界面剂，再分层修补。现在过去两年，边角完好无损，耐磨性测试显示磨耗量比普通砂浆降低了40%。

还有一个案例是化工厂的酸碱腐蚀地坪。普通混凝土被酸液腐蚀出深度2-3厘米的坑洞，用聚合物修补砂浆修补后，不仅强度恢复到了60MPa以上，而且抗硫酸盐侵蚀系数达到了0.95（规范要求不低于0.8）。这是因为聚合物膜能阻挡酸性介质渗入内部，保护了水泥石结构。

在港口码头的潮汐区修补中，这种材料也经住了考验。涨潮时海水浸泡，退潮后暴晒，普通砂浆两年就粉化了。聚合物修补砂浆在干湿循环300次后，质量损失率只有2.3%，远低于规范要求的5%限值。这说明它的耐久性在恶劣环境下同样可靠。
