在桥梁支座灌浆或预应力孔道填充的工地上，很多人把压浆料与压浆剂混着用，结果强度不达标或者堵管。这两种材料虽然名字只差一个字，但组分、配比和适用场景完全不同。压浆料是成品，加水就能用；压浆剂是半成品，得按比例掺进水泥里才能发挥作用。搞混了，轻则返工，重则影响结构安全。

压浆料和压浆剂到底差在哪儿

从组分上看，压浆料是一种预拌干混料，里面已经配好了水泥、膨胀剂、减水剂和矿物掺合料。现场施工时，直接按厂家说明加水搅拌就行，不需要再额外添加任何材料。以GB/T 50448-2015《水泥基灌浆材料应用技术规范》为例，这类材料的水灰比通常控制在0.26到0.28之间，流动度要求初始值≥290mm，30分钟后保留值≥260mm。

压浆剂则不一样，它本质上是一种外加剂复合包，主要成分是膨胀组分、流变改性剂和缓凝组分。使用时要先准备42.5级以上的普通硅酸盐水泥，再按水泥重量的6%到10%掺入压浆剂，最后加水搅拌。实际操作中，很多施工队因为水泥批次不同，导致压浆剂的适应性出问题，出现泌水或膨胀率偏小的情况。

经验上来说，如果你在预制梁场做大批量孔道压浆，用压浆料更省事，质量波动小；如果是零散的小修小补，手头又有现成的水泥，压浆剂就更灵活。但无论选哪种，都必须按规范做进场检验，尤其是24小时自由膨胀率和抗压强度这两个指标。

不同施工场景怎么选材料

以某高速公路桥梁支座灌浆项目为例，设计要求支座下垫层厚度在20mm到30mm之间，3天抗压强度必须达到40MPa以上。当时我们对比了两种方案：用压浆料直接搅拌，流动度稳定在300mm左右，30分钟几乎没有损失；而用压浆剂配现场水泥，因为水泥的细度和矿物成分有波动，同一盘料里出现了两次流动度低于250mm的情况，最后只能加高效减水剂调整，但增加了质量风险。

预应力孔道压浆又是另一种情况。按照JTG/T 3650-2020《公路桥涵施工技术规范》的要求，孔道压浆料的28天抗压强度不能低于50MPa，且浆体在硬化后不能有收缩。压浆料因为配比固定，膨胀率容易控制在0.02%到0.05%之间，正好补偿塑性收缩。而压浆剂如果搅拌不均匀，膨胀组分可能沉底，导致局部收缩开裂，水份渗入后容易锈蚀钢绞线。

实际操作中，遇到低温环境（5℃以下）或者高温环境（35℃以上）时，建议优先选压浆料。因为厂家在出厂前已经做了温度适应性调整，比如冬季型压浆料里会加防冻组分，夏季型会调缓凝时间。而压浆剂需要自己根据温度调整掺量，对现场技术员的要求比较高，搞不好就容易出问题。

施工配比和搅拌细节决定成败

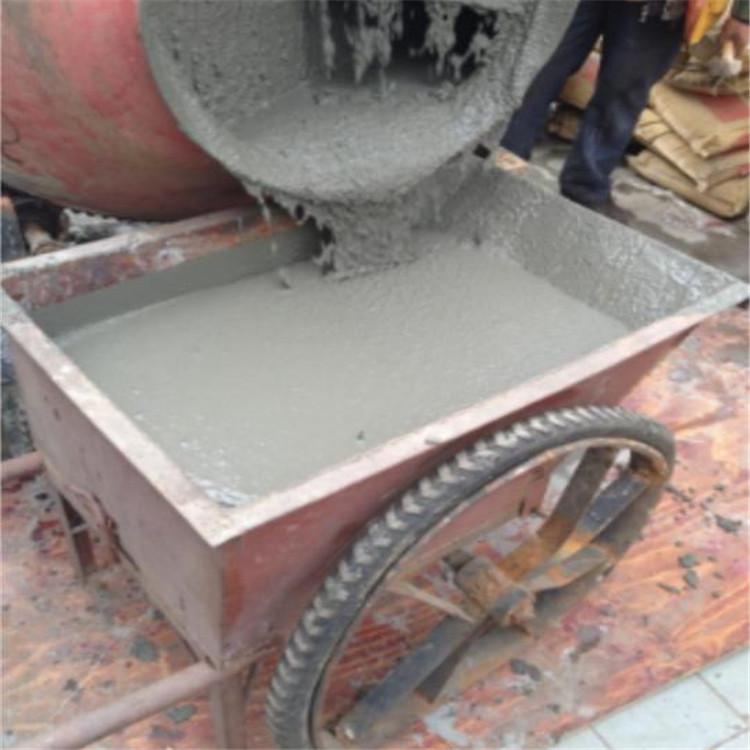

很多人觉得搅拌浆体很简单，其实恰恰相反。压浆料的搅拌时间有严格规定：先加水，再投料，低速搅拌1分钟，然后高速搅拌3分钟，最后静置1到2分钟排泡。搅拌机转速不能低于1000转/分，否则浆体里的气泡排不干净，硬化后表面会留下蜂窝状的孔洞，强度直接打折扣。我们做过对比，搅拌时间不足3分钟的试块，28天强度比正常搅拌的低了8MPa到12MPa。

压浆剂的配比更讲究。按规范，水胶比要控制在0.26到0.28之间，但实际中很多人为了好施工，擅自把水加到0.3以上。结果浆体流动度确实大了，但强度掉得厉害，而且离析严重，上面的水浮出来，下面的水泥沉下去。以某项目为例，施工队把水胶比提到0.32，结果7天强度只有32MPa，离设计要求差了将近10MPa，最后只能凿掉重做。

养护温度也得盯住。压浆料和压浆剂在硬化过程中都需要保湿养护，环境温度低于5℃时，必须用温水搅拌，并且采取保温措施。我们有个习惯：冬季施工时，在梁体孔道两端挂上保温被，让浆体在头24小时内维持在10℃以上。否则一旦受冻，水泥水化反应停止，后期强度再也长不上去。

常见误区与质量通病

第一个误区是把压浆剂当压浆料用。有人觉得反正都是粉料，直接加水搅拌就行，结果浆体根本不凝固，因为压浆剂里没有水泥。这种情况在工地上并不少见，尤其是新来的工人，不仔细看包装说明就动手。第二个误区是盲目追求流动度，以为越稀越好。实际上，流动度超过320mm时，浆体往往已经离析了，骨料和胶凝材料分层，灌进去以后强度不均匀。

质量通病里最常见的是泌水和收缩。泌水通常是因为水灰比过大，或者搅拌时间不够，浆体里的自由水没有完全被包裹住。按照规范，压浆料的泌水率3小时后不能超过2%，24小时内必须被吸收。如果发现浆体表面浮了一层水，说明配比或者搅拌工艺有问题。收缩则多半是因为膨胀组分掺量不足，或者养护湿度不够，导致浆体在硬化过程中体积缩小，与孔道壁脱开。

以某铁路箱梁孔道压浆为例，因为用了过期的水泥来配压浆剂，导致膨胀剂失效，28天后发现孔道顶部有空鼓，最深的达到了15mm。最后只能开孔补灌，工期延误了半个月，成本增加了不少。所以我的建议是：压浆料尽量选生产日期在3个月以内的，压浆剂里的水泥一定要做进场检测，安定性和强度指标合格了再用。

一个真实的现场教训

前年在某互通立交的桥墩支座灌浆中，施工队为了赶进度，用压浆剂配了当地水泥，但没做试配。结果灌进去以后，24小时还没硬化，用手一按一个坑。后来查原因，发现水泥是刚出厂的，温度接近60℃，而压浆剂里的缓凝组分是按常温设计的，遇到高温水泥，缓凝时间被延长了一倍多。最后只能把没硬化的浆体全部掏出来，改用压浆料重新灌，前后浪费了三天时间。

这个案例告诉我们，压浆剂虽然成本上可能便宜一点，但对现场条件要求高。如果施工队没有经验，或者水泥来源不稳定，最好直接用压浆料。从长远看，压浆料的出厂检验更严格，批次之间的一致性更好，能减少很多现场质量纠纷。特别是对于大型桥梁、高速铁路这类重要结构，材料稳定性比节省那点成本重要得多。
