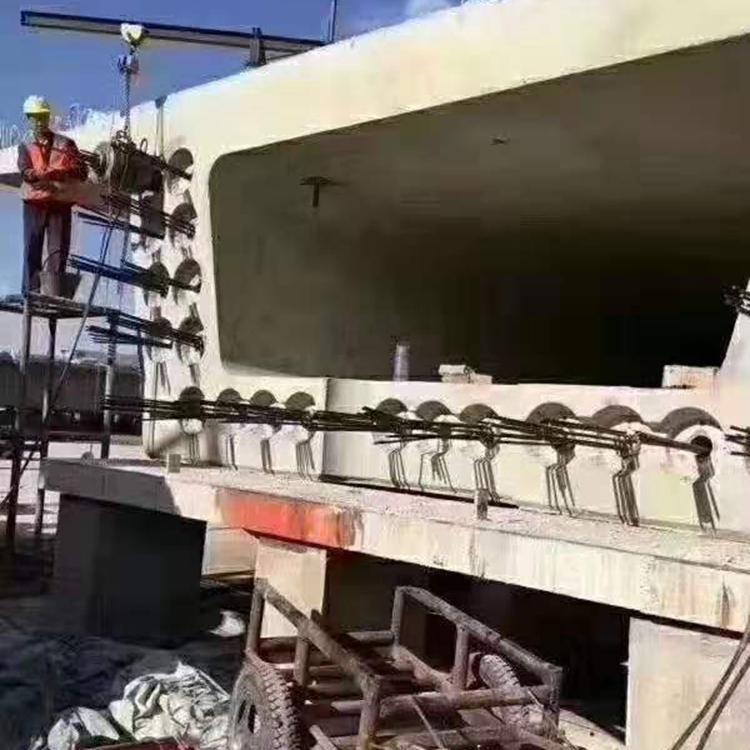

预应力孔道灌浆材料是桥梁、大型建筑等预应力结构施工中的关键辅材，直接影响钢绞线的防腐与结构耐久性。本文从材料性能、技术参数到施工操作，系统讲解如何选用与使用这类灌浆料，确保工程达标。

灌浆料五大核心功能，保障施工质量

第一，耐久性优异。采用全无机材料体系，不存在有机材料的自然老化与腐蚀问题。抗压强度稳定在50MPa以上，实际工程中1年后强度可达63MPa，长期使用无衰减。

第二，具备早期强度与微膨胀特性。3小时内膨胀率控制在2%～3%之间，有效补偿塑性收缩；3天强度超过20MPa，满足早期张拉与拆模需求。

第三，填充密实度高。一次压浆即可完成填充，无需多次补浆。浆液在孔道内形成致密体，无气泡、无空腔，确保预应力筋全截面被包裹。

第四，对预应力钢绞线无腐蚀。钢绞线一旦被腐蚀，会引发结构裂缝甚至整体脱落。本材料pH值适中、氯离子含量极低，完全满足GB/T 50448-2015对钢筋无腐蚀的要求。

第五，现场操作简便。传统灌浆因工人配料偏差导致质量波动，本材料仅需按比例加水搅拌即可使用，无需额外添加外加剂，降低人为因素影响。

技术参数优于行业常用指标，施工更可靠

以实际检测数据为例：初始流动度18秒±2秒，30分钟后流动度保留值不低于25秒，满足JGJ/T 70-2009标准。凝结时间初凝≥4小时，终凝≤12小时，适应不同温度与施工节奏。

抗压强度方面，3天≥20MPa，7天≥35MPa，28天≥50MPa，高于GB/T 50448-2015中Ⅱ类灌浆料的要求。竖向膨胀率3小时为0.1%～0.5%，24小时稳定在0.02%～0.1%，确保孔道充盈。

经验上来说，这类材料在连续梁桥、大跨度体育场馆、高层转换梁等工程中应用效果显著。以某跨海大桥为例，使用后孔道填充率100%，28天强度达58MPa，钢绞线无任何锈蚀痕迹。

施工设备与搅拌工艺要点

搅拌机转速不低于1000r/min，叶片线速度控制在15m/s以内。压浆泵采用连续式螺杆泵，压力表最小刻度值不大于0.1MPa。如需真空辅助工艺，真空泵负压应达到-0.1MPa。

搅拌前必须清理设备内残留物，并用清水湿润设备内壁后排出多余积水。检查搅拌机滤网，网孔尺寸不大于2mm×2mm，浆液从搅拌机进入储罐时必须经过滤网过滤。

实际操作中，先加入80%～90%的拌合水，启动搅拌机后均匀投入全部粉料，搅拌2分钟；再加入剩余10%～20%的水，继续搅拌2分钟。总搅拌时间控制在4分钟以内，避免过度搅拌引入气泡。

灌浆操作与质量控制关键步骤

压浆前，先打开压浆泵排出管内泥浆，直到排出的浆液流动度与储罐内一致，方可开始正式灌浆。灌浆最大压力通常不超过0.6MPa，稳压时间不少于1分钟。

灌浆过程中，储罐内浆液应持续低速搅拌，防止离析。当孔道另一端排出与灌入浆液稠度一致的浓浆时，方可封闭出浆口。实际操作中，宜采用真空辅助工艺，抽真空至-0.08MPa后再压浆，可有效消除孔道内空气。

温度控制方面，环境温度低于5℃时不宜施工，高于35℃时应采取降温措施。灌浆后24小时内不得振动预应力筋，养护温度宜保持在5℃～35℃。经验上来说，夏季施工可适当降低水灰比，冬季施工可使用温水拌合，但水温不超过40℃。

常见问题与质量验收标准

常见问题包括：浆体泌水、强度不足、孔道不饱满。泌水率应控制在0.1%以内，参照GB/T 50448-2015检测；强度不达标通常因水灰比过大或搅拌不均匀；孔道不饱满则需检查压浆压力与稳压时间。

验收时，按GB 50204-2015要求，每工作班留取不少于3组试件，分别检测3天、7天、28天抗压强度。现场检查灌浆记录，包括灌浆压力、时间、浆液流动度等。实际操作中，建议每孔道留取影像资料，确保孔道填充密实。

对于重要结构，可进行钻孔取芯检查，芯样应完整、无空隙。若发现局部空腔，需采用高压补浆工艺处理，补浆压力不超过0.8MPa，并重新检测强度。
