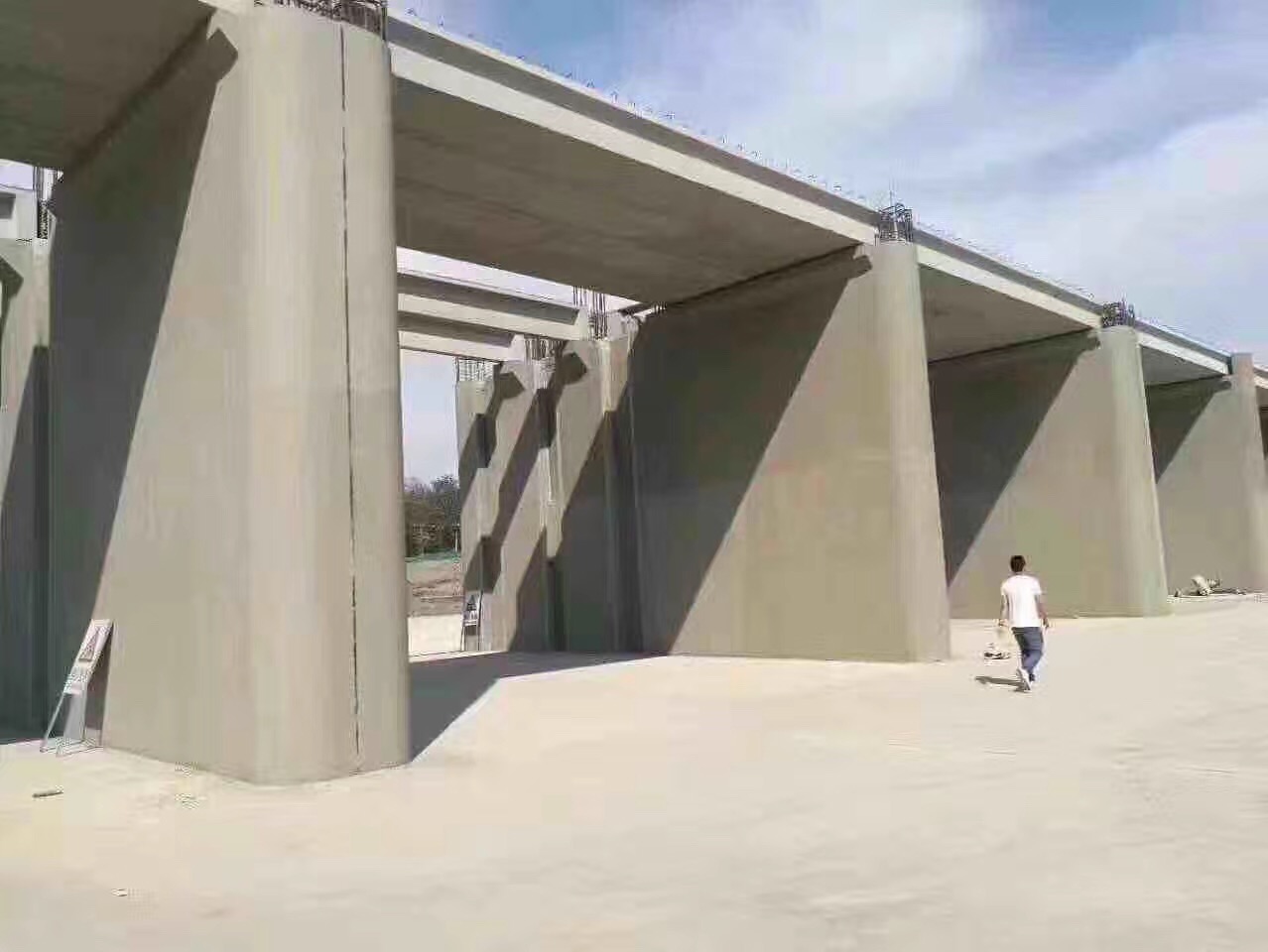

您正在寻找的聚合物防水防腐涂料，是一种将有机聚合物乳液与功能性填料复合而成的双组分涂层材料，它在混凝土基面形成致密的弹性膜层，能同时抵抗水分渗透和化学介质侵蚀。以某跨海大桥桥墩防护工程为例，这种材料在氯离子浓度高达20000ppm的环境下，依然保持了15年以上的有效防护周期。

这种材料到底能解决什么实际问题

在实际施工中，最头疼的是混凝土结构的“水-盐-气”协同破坏。比如污水处理厂的曝气池，长期接触酸碱性废水，普通防水层往往半年就起泡脱落。聚合物防水防腐涂料通过环氧树脂与聚氨酯的互穿网络结构，把涂层的抗渗透性提升到10⁻¹² m/s级别，相当于把混凝土的毛孔彻底堵死。

以某化工厂的酸碱中和池项目为例，池内pH值在2到12之间剧烈波动，施工后第三年开仓检查，涂层附着力依然保持在2.5MPa以上，而同期施工的环氧玻璃钢方案已经出现大面积鼓包。经验上来说，这种材料对硫酸、盐酸、氢氧化钠等常见腐蚀介质的耐受浓度可以达到30%，这是传统沥青基涂料做不到的。

施工前必须掌握的技术参数

聚合物防水防腐涂料的施工窗口比较窄，环境温度低于5℃时，聚合物成膜会变得不连续，导致涂层出现针孔。实际操作中，我们要求基面温度至少高于露点温度3℃，并且空气相对湿度不能超过75%。养护时间方面，25℃标准条件下，表干需要4小时，实干需要24小时，完全固化则需要7天。

拉伸强度是衡量涂层抗裂能力的关键指标。按照GB/T 16777-2008标准检测，合格产品的拉伸强度应不低于2.0MPa，断裂伸长率在300%以上。以某地铁盾构管片的接缝防水为例，管片在拼装过程中会产生约2mm的错台位移，如果涂层的伸长率不够，接缝处就会直接拉裂。我们实测过某品牌的聚合物防水防腐涂料，在-10℃低温下伸长率仍能保持在150%，这个数据在北方冬季施工时很有参考价值。

基面处理比涂刷本身更重要

很多工程失败的原因不在涂料本身，而是基面处理没做到位。混凝土基面必须经过抛丸或高压水射流处理，去除浮浆、油污和松动的骨料，露出坚实的粗骨料表面。以某港口码头面层维修为例，施工队为了赶工期，只做了简单的清扫就刷涂料，结果三个月后涂层整片剥落，剥离强度检测只有0.3MPa。

正确的做法是：基面含水率必须控制在6%以下，用塑料薄膜覆盖法检测时，24小时内不能出现冷凝水。对于有蜂窝麻面的缺陷部位，需要先用聚合物修补砂浆找平，等强度达到C30以上再施工。实际操作中，我们还会用拉拔仪在基面上随机检测10个点，确保每点的附着力都超过1.5MPa才允许涂刷。

不同腐蚀环境下的选型策略

并不是所有场景都适合用同一种配方。对于化工储罐内壁这种强酸强碱交替的环境，要选择酚醛环氧改性的聚合物防水防腐涂料，它的耐温性能可以达到120℃。而对于海边风电塔筒这种紫外线强烈、盐雾浓度高的环境，则需要添加紫外线吸收剂和氟碳树脂的面涂层，否则两年内就会粉化。

以某沿海LNG接收站的钢结构防腐蚀工程为例，设计方最初选用了普通环氧富锌底漆，结果两年后就出现锈蚀返修。后来改用聚合物防水防腐涂料配套玻璃鳞片中间漆，将涂层的抗渗性提高了两个数量级，同时利用玻璃鳞片的迷宫效应延长了腐蚀介质的渗透路径。目前该工程已经运行8年，涂层完好率仍在95%以上。

常见施工缺陷的预防与补救

流挂是薄涂型聚合物防水防腐涂料最常见的缺陷，原因通常是单次涂刷过厚或稀释剂添加过量。经验上来说，每道涂层的湿膜厚度控制在200-300微米之间，用湿膜卡随时监测。如果发现流挂，必须在表干前用刮板刮平，否则固化后打磨补涂会留下色差和附着力隐患。

针孔问题往往出现在多孔混凝土基面上，因为基层内的空气受热膨胀冲破涂层。预防办法是先涂一道封闭底漆，等底漆完全固化后再施工面层。以某地下管廊的施工为例，施工队忽略了底漆环节，结果在夏季高温时段施工，涂层表面出现大量直径0.5-1mm的针孔。补救措施是用砂纸打磨后重新涂刷，并在涂料中加入了0.5%的消泡剂，后续检测显示针孔率从每平方米20个降到了2个以下。
