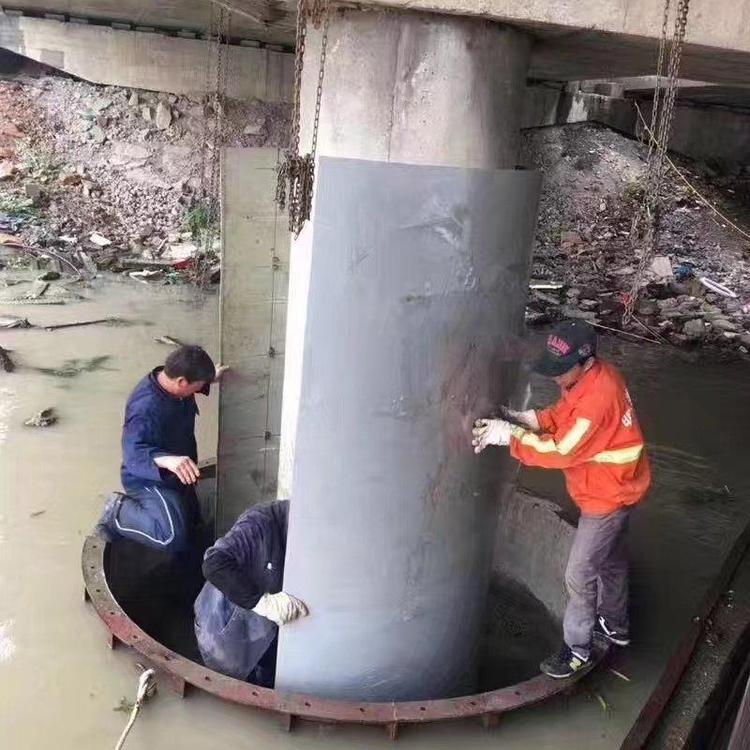

桥梁支座更换或结构加固时，灌浆不密实导致的螺栓松动、套筒锈蚀是常见隐患。玻纤套筒灌浆料的核心价值在于：通过高流动度微膨胀浆料与玻纤套筒的复合作用，一次成型即完成锚固与防腐，省去二次注浆工序。

玻纤套筒灌浆料到底解决什么现场难题

干式套筒连接工艺在预制装配式桥梁中应用越来越广。实际操作中，普通灌浆料在狭窄套筒内容易出现离析或泌水，导致有效锚固长度不足。玻纤套筒灌浆料通过添加特种矿物掺合料，将流动度控制在300mm以上，同时实现0.02%以下的竖向膨胀率，确保浆料在套筒内均匀填充。

以某跨海大桥引桥支座更换项目为例，原设计采用普通金属套筒加环氧树脂锚固，但施工时发现螺栓孔内壁存在油污，环氧与基材粘结强度仅达到设计值的60%。改用玻纤套筒灌浆料后，现场实测抗压强度3天达到35MPa，28天稳定在65MPa以上，且套筒内壁与浆料粘结界面无可见缝隙。

经验上来说，这种材料特别适合潮湿环境或冬季低温施工。其早期强度发展受温度影响较小，在5℃条件下养护24小时，抗压强度仍能达到20MPa，这是普通水泥基灌浆料很难做到的。

选材时要注意哪几个关键参数

按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》的要求，用于套筒连接的灌浆料必须检测流动度、竖向膨胀率和抗压强度三项核心指标。但实际工程中，很多采购人员只关注28天强度，忽略了初始流动度的经时损失。

我建议施工队长在进场验收时，重点看两个数据：30分钟流动度保留值不应低于240mm，24小时竖向膨胀率应在0.02%~0.05%之间。这两个参数直接决定了现场可操作时间和灌浆密实度。某预制梁场曾因忽略流动度经时损失，导致下午批次灌浆料在搅拌后25分钟就失去流动性，造成300多个套筒返工。

另外要注意的是，玻纤套筒本身的材质与灌浆料的匹配性。部分低价套筒表面涂覆脱模剂，若不做界面处理，会削弱粘结力。正规做法是选用带螺纹或刻痕的套筒内壁，并在灌浆前用界面剂涂刷一遍。

施工流程中容易忽略的三个细节

搅拌环节是最容易出问题的。现场工人常图省事一次加水过多，导致水灰比超标。按规范，玻纤套筒灌浆料的加水量应严格控制在产品说明书标定值的±1%范围内。我见过一个项目，工人凭手感加水，结果28天强度从65MPa直接掉到42MPa。

灌浆时要注意排气。套筒顶部应预留排气孔，灌浆速度保持匀速，以浆料从排气孔连续溢出且无气泡为准。实际操作中，建议采用手动灌浆枪从底部注入，压力控制在0.2~0.4MPa，避免压力过大冲破套筒底部密封垫。

养护方面，夏季施工要覆盖湿布保湿，冬季则需用保温被包裹。有个容易犯的错误是灌浆后24小时内就进行张拉或荷载施加。即使早期强度达标，也要等72小时让微膨胀充分完成，否则可能造成套筒内应力集中。

常见质量问题的快速判断与补救

灌浆后如果发现套筒顶部有凹陷或浆液回落，多半是膨胀率不足或漏浆。用探针检查凹陷深度，若超过10mm，必须凿除上部浆体重新灌注。某高速公路项目曾出现整排套筒顶部下陷5mm，经分析是搅拌时未加入膨胀组分，最终全部返工处理。

强度不足通常与养护温度或水灰比有关。现场可用回弹仪初步检测，但最终判定应以同条件养护试块为准。如果试块强度低于设计值80%，需要请设计单位复核锚固长度是否满足安全要求。经验上来说，补强方案通常是在套筒外壁植筋或增设钢板箍。

还有一种少见但致命的缺陷：浆料与套筒内壁脱开。用手指轻敲套筒外壁，若发出空鼓声，说明粘结失效。这种情况多因套筒内壁有油污或未做界面处理，处理方法是钻孔注浆，注入低粘度环氧树脂进行补强。

从两个实际工程看材料选型差异

第一个案例是某高铁站房雨棚柱脚加固。原设计采用普通灌浆料，但柱脚螺栓间距仅80mm，钢筋密集导致灌浆困难。改用玻纤套筒灌浆料后，利用其高流动性（初始流动度340mm）顺利填充所有空隙，且套筒自身充当了永久模板，省去支模工序，工期缩短了40%。

第二个案例是某污水处理厂设备基础改造。现场环境湿度常年85%以上，且存在弱酸腐蚀。普通金属套筒两年就出现锈胀开裂，而玻纤套筒配合耐腐蚀灌浆料，使用五年后开仓检查，套筒完好，浆料与螺栓粘结紧密。这个案例说明，在腐蚀性环境中，玻纤套筒的耐化学侵蚀优势远优于金属套筒。

从工程师的角度看，选材不能只看单价。玻纤套筒灌浆料的综合成本虽然比普通方案高15%~20%，但省去了防腐涂层、二次灌浆和后期维护费用，全生命周期成本反而更低。这也是越来越多设计院在图纸中明确指定该材料的原因。
