改性环氧树脂化学灌浆液是一种专为混凝土微细裂缝和低渗透性泥质夹层设计的高性能堵漏补强材料。它以环氧树脂为主剂，通过与固化剂、促进剂的精确配比反应，形成低粘度、高强度的固结体，能够有效解决水利、桥梁及地下工程中的渗漏与结构补强难题。

材料核心性能与技术参数

改性环氧树脂灌浆液的核心优势在于其极低的初始粘度和优异的渗透能力。实测初始粘度低于200mPa·s，能够渗入0.001mm的微裂纹，并能注入渗透系数K=10⁻⁶至10⁻⁸cm/s的低渗透性泥质夹层。与普通水泥基灌浆料不同，它在有水环境下仍能正常固结，无需对裂缝进行干燥处理。

从力学性能看，其固结体抗压强度≥70MPa，拉伸强度≥15MPa，干粘结强度≥4.5MPa，湿粘结强度≥2.5MPa。抗渗压力≥1.2MPa，渗透压比≥400%，这些指标远超常规补强材料。施工操作时间大于30分钟，便于现场调整。固化产物无毒无污染，耐老化与耐腐蚀性能优异。

需要注意，湿粘结强度必须在潮湿条件下测试，且固化产品的性能检测龄期均为28天，这与GB 50367《混凝土结构加固设计规范》中关于结构胶粘剂的长期性能要求一致。

典型应用场景与施工要点

在实际工程中，该材料主要用于桥梁、地铁、机场跑道、电站大坝、港口码头等混凝土结构的裂缝修复与地基灌浆加固。以某跨海大桥的箱梁裂缝处理为例，采用低压慢注工艺，将浆液注入0.1mm以下的细微裂缝，灌浆后渗漏点完全封闭，结构强度恢复至设计值。

对于建筑梁、板、柱的蜂窝缺陷，以及地下室、隧道、涵洞的防水加固，同样适用。厨房、卫生间、游泳池等室内外裂缝处理，操作时需控制环境温度在5℃至35℃之间，低于5℃时建议对材料进行预热。地下管道、排污管的接缝密封，以及大坝基础断层破碎带的灌浆改造，都是该材料的典型应用场景。

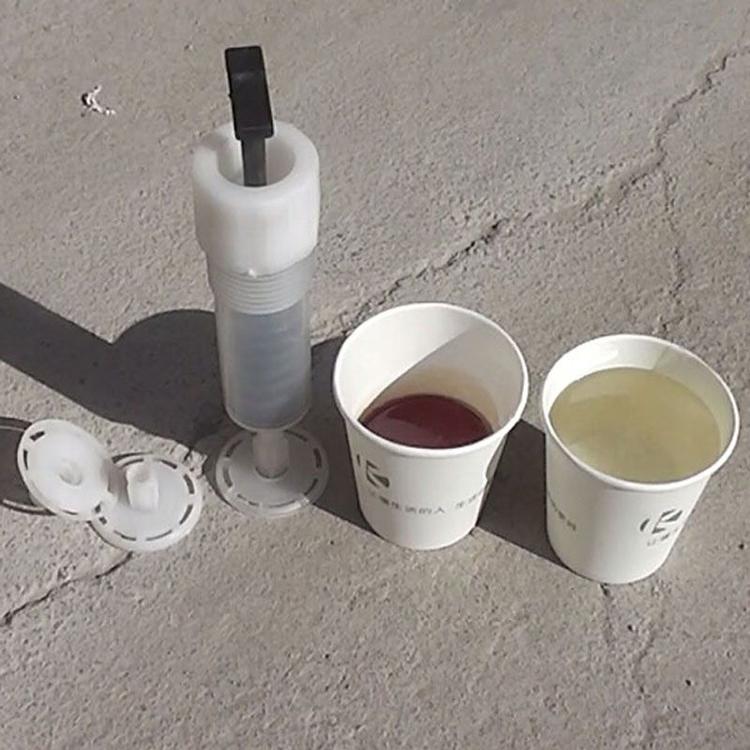

施工时需注意：浆液配比应严格按照12kg/套（10kg环氧+2kg固化剂）执行，混合后需充分搅拌2至3分钟。灌浆压力一般控制在0.2至0.5MPa，根据裂缝宽度调整。灌浆完成后，需养护24小时以上才能承受荷载。

施工工艺与质量控制要点

施工前必须对裂缝进行清理，去除浮尘和油污。对于干燥裂缝，可采用表面封闭法；对于渗水裂缝，需先引流再注浆。实际操作中，建议采用电动注浆机，保持匀速低压注入，避免压力突升导致混凝土劈裂。

质量控制方面，灌浆后应进行取芯检测，芯样抗压强度不低于设计值的90%。参照GB 50550《建筑结构加固工程施工质量验收规范》，粘结强度检验应在28天后进行，每组不少于5个试件。湿粘结强度测试时，试件需在潮湿环境中养护7天。

常见问题处理：若出现浆液不固化，可能是配比错误或温度过低，需检查计量器具和现场温度。若灌浆后仍有渗漏，需检查裂缝是否完全封闭，必要时进行二次注浆。经验上来说，对于深度超过10cm的裂缝，建议分次注浆，每次间隔30分钟。

执行标准与验收依据

该产品执行标准为JC/T 1041-2007《混凝土裂缝用环氧树脂灌浆材料》，这是目前行业通用的产品标准。施工验收时，还需结合GB 50204《混凝土结构工程施工质量验收规范》和GB 50367《混凝土结构加固设计规范》中的相关条款。

对于桥梁工程，建议参照JTG/T J22《公路桥梁加固设计规范》中关于裂缝修补的技术要求。对于水利工程，需满足SL 230《混凝土坝养护修理规程》中关于灌浆材料的性能指标。检测报告中应包含密度、粘度、操作时间、抗压强度、粘结强度等关键参数，且数据需由具有CMA资质的第三方检测机构出具。

包装规格为12kg/套，其中环氧组分10kg，固化剂组分2kg。存储时需置于阴凉干燥处，避免阳光直射，保质期通常为12个月。开桶后未用完的组分应密封保存，并在7天内用完。
