防静电不发火金属骨料，简单说就是用在易燃易爆场所地面的特种材料，它能从根源上杜绝静电积聚和摩擦火花，防止爆炸事故。这种材料通过特殊金属骨料与混凝土结合，让地面既耐磨又安全。

防静电不发火材料到底解决什么问题

在化工仓库、加油站、弹药库这类A级和B级易燃易爆场所，静电放电产生的火花是最大隐患。静电电压虽小，但一旦达到爆炸混合物的浓度极限，就会引发灾难。传统混凝土地面在人员走动、车辆碾压时容易产生冲击摩擦火花，而防静电不发火金属骨料地面能把表面电阻控制在10^5Ω到10^9Ω之间，及时导走静电，同时材料本身在冲击或摩擦时不会产生可见火花。

以实际工程为例，某石化企业的甲类仓库原先使用普通金刚砂地面，叉车作业时出现过火花报警。换成防静电不发火地面后，连续三年未再触发静电报警，接地电阻稳定在4Ω以下。

这种材料的核心性能指标

防静电不发火金属骨料是一种预拌干粉材料，主要成分包括特种水泥、不发火金属骨料和导电介质。固化后，金属骨料在表面形成均匀的导电网络，同时依靠金属本身的硬度提升耐磨性。根据GB/T 50448-2015标准，这类材料的28天抗压强度应达到80MPa以上，实际产品通常在90-110MPa之间。

耐磨性方面，按照GB/T 16925-1997检测，磨坑长度不超过25mm，远优于普通混凝土地面。表面电阻率依据GB/T 16906-1997测试，范围在5×10^4Ω到1×10^6Ω之间，满足防静电要求。不发火性能通过砂轮摩擦试验验证，在20N压力下连续摩擦20次，不产生任何可见火花。

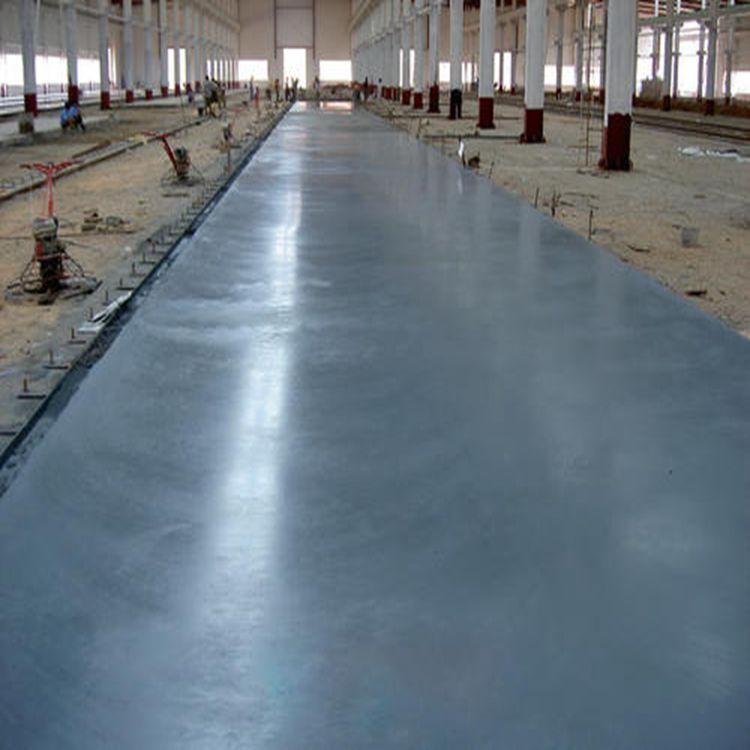

施工时，材料在混凝土初凝阶段干撒到表面，通过抹光机压入，最终与基层形成整体。标准用量为每平方米5-8公斤，具体根据设计厚度调整。凝结时间与基础混凝土一致，初凝约2-4小时，终凝6-8小时，温度在5℃到35℃之间施工效果最佳。

施工要点和注意事项

实际操作中，最关键的步骤是撒料时机。基础混凝土浇筑后，用刮尺找平，待表面水分蒸发、脚踩留下约3mm深脚印时，开始第一次撒料。撒料要均匀，分两次进行，第一次撒总量的2/3，抹光后再撒剩余1/3。抹光机需配备圆盘，先提浆后压光，避免金属骨料下沉。

养护是另一个容易出问题的环节。施工完成后，应立即覆盖塑料薄膜或喷洒养护剂，养护时间不少于7天。温度低于5℃时，需采取保温措施，否则强度增长缓慢。经验上来说，冬季施工时，混凝土入模温度应控制在10℃以上，养护期间每2小时测温一次。

常见问题包括表面起砂和色差。起砂通常是因为撒料不及时或抹光次数不够，应在终凝前完成3-4遍抹光。色差则与金属骨料分布均匀度有关，建议使用专用撒料机，人工撒料时保持同一方向，避免反复补撒。

适用场景和检测验收标准

这种地面主要用在需要防爆、防静电的场所，比如油品仓库、化工车间、炸药库、汽车喷涂车间、电子元器件生产区、高速公路收费站、码头装卸区等。以某弹药库为例，地面要求摩擦时不产生火花，同时满足10万级洁净度，使用防静电不发火金属骨料后，一次验收通过。

验收时，依据GB 50209-2010《建筑地面工程施工质量验收规范》，重点检测表面电阻率和不发火性能。表面电阻率用兆欧表在500V电压下测试，每100平方米测一点，全部合格才算通过。不发火性能在砂轮机上现场取样测试，每个区域不少于3组。强度检测按GB/T 50081-2019执行，同条件养护试块28天抗压强度不低于设计值的100%。

如果发现局部电阻率超标，通常是因为金属骨料分布不均或表面有水泥浆覆盖。处理方法是打磨掉表层，重新撒料抹光。整体电阻率偏高时，可喷涂导电界面剂补救，但效果不如一次成型好。
