透水混凝土表面增强剂的核心作用是解决透水混凝土强度不足、表面起砂、耐久性差的问题。它通过深层渗透与水泥水化副产物反应，生成密实的硅胶填充微孔，可将混凝土表面抗压强度提升15%-30%，同时不影响透水率。

透水混凝土为什么必须用表面增强剂

透水混凝土因孔隙率高达15%-25%，骨料间胶结面积小，成型后表面强度普遍偏低。实际工程中，C20透水混凝土的28天表面抗压强度往往只有15MPa左右，在车辆碾压或冻融环境下极易出现骨料脱落、表面起砂。

表面增强剂的核心作用机制是：其超低表面张力（约28mN/m）能快速渗透至混凝土内部3-5mm深度，与氢氧化钙发生水化反应生成C-S-H凝胶，堵塞毛细孔。根据GB/T 50448-2015附录A的测试方法，处理后的混凝土表面回弹值可提高8-12个刻度。

以某市政人行道项目为例，未处理的C25透水混凝土表面耐磨度仅为1.8kg/m²，经增强剂处理后降至0.6kg/m²以下，满足JGJ/T 135-2018中透水水泥混凝土耐磨性≤1.2kg/m²的要求。

增强剂的技术参数与选型要点

市面主流产品为粉末型单组分增强剂，外观为白色或灰色粉末，固含量≥96%，pH值10-12，堆积密度0.8-1.0g/cm³。其高温稳定性（80℃烘箱中72小时不结块）和低温稳定性（-20℃冻融循环20次后活性保留率≥95%）是衡量品质的关键指标。

用量按水泥重量3%-8%添加，具体比例取决于目标强度等级。经验上来说，要达到C30透水混凝土，建议掺量为5%-6%；若需C25，3%-4%即可。实际使用时，需先做小样试配，按JGJ 55-2011《普通混凝土配合比设计规程》进行适配验证。

注意：增强剂不可与普通减水剂、缓凝剂等外加剂直接干混，必须分别加入搅拌机。若使用双组分液体增强剂，其与水泥中铝酸三钙的反应更复杂，会生成钙矾石类致密晶体，但施工窗口期较短（约20分钟），需严格控制搅拌到摊铺的时间。

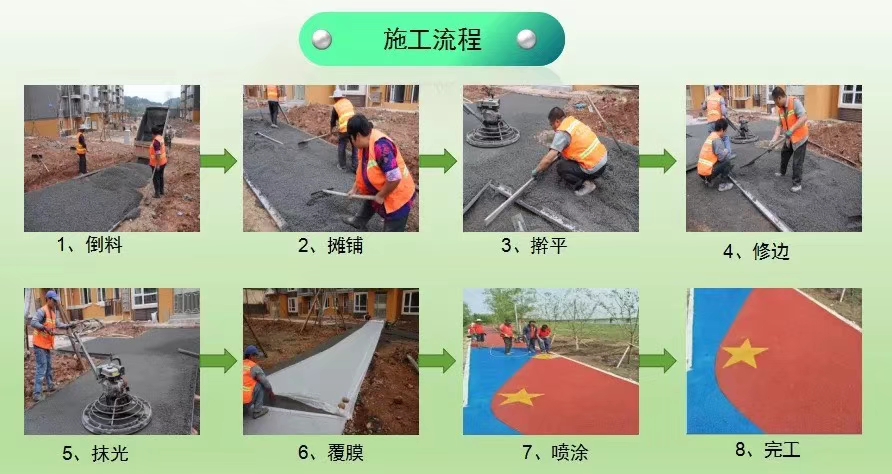

施工工艺中的关键参数控制

搅拌环节：所有原料计量误差应控制在±1%以内。强制式搅拌机搅拌时间不少于180秒，以浆料均匀包裹骨料、无干粉团块为准。实际操作中，先投入骨料和水泥干拌30秒，再加水搅拌60秒，最后加入增强剂搅拌90秒，总时间控制在180-240秒。

摊铺与振捣：松铺系数取1.1-1.15，预留振动沉实高度。采用平板振动器振捣时，每点振捣时间不超过15秒，避免过度振捣导致浆料下沉堵塞孔隙。摊铺完成后应立即覆盖塑料薄膜，防止表面水分蒸发过快导致干裂。环境温度高于30℃时，需在30分钟内完成覆盖。

养护制度：透水混凝土属于干硬性混凝土，养护方式与普通混凝土不同。建议在终凝后（约4-6小时）开始喷雾养护，每天3-4次，保持表面湿润。养护期至少7天，期间严禁行人或车辆通行。7天养护结束后，需自然干燥24小时以上，待表面含水率低于6%时方可涂刷增强剂。

增强剂涂刷与深层渗透的技术要求

涂刷时机：新建透水混凝土必须养护7天并完全干燥后才能施工。用含水率测试仪检测，表面含水率≤4%时效果最佳。若含水率过高，增强剂无法渗透至深层，仅停留在表面形成一层膜，反而影响透水率。

涂刷方法：推荐采用低压喷涂或滚筒涂刷，单次用量控制在0.2-0.3kg/m²。第一遍涂刷后静置15分钟，待表面吸收后再涂第二遍。对于要求较高的工程（如停车场、消防车道），可涂刷三遍，总用量不超过0.5kg/m²。

渗透深度验证：用钻芯取样法检测，增强剂渗透深度应≥3mm。若渗透深度不足，说明混凝土密实度太高或含水率超标。此时可适当增加增强剂兑水比例（原液:水=1:1.5），分多次涂刷。

冻融循环与耐久性问题的工程解决方案

透水混凝土在北方寒冷地区面临的最大问题是冻融破坏。当孔隙中水结冰时体积膨胀约9%，反复作用会导致混凝土开裂剥落。以某北方城市非机动车道为例，未做增强处理的C25透水混凝土经过3个冬季后，表面剥落深度达5-8mm。

增强剂通过填充微孔降低吸水率来提升抗冻性。按照GB/T 50082-2009中快冻法测试，处理后的透水混凝土抗冻等级可从F50提升至F150以上，质量损失率≤5%。实际施工中，建议在涂刷增强剂后，再喷涂一层有机硅类疏水剂，形成双重防护。

对于已出现轻微冻损的透水混凝土路面，可先用高压水枪清理松动骨料，再涂刷增强剂修复。严重剥落区域需凿除至坚实基层后重新浇筑，按JTG/T J22-2008中桥梁加固的界面处理要求施工。

常见质量问题与现场处理经验

问题一：涂刷后表面发白。原因是增强剂浓度过高或涂刷后未及时养护。解决方案：将增强剂按1:2兑水稀释后重新涂刷，并覆盖塑料薄膜保湿24小时。

问题二：增强后透水率下降超过20%。原因是涂刷量过大或混凝土孔隙被堵塞。处理措施：用高压水枪（压力0.3-0.5MPa）冲洗表面，待干燥后改用更低浓度的增强剂重新涂刷。

问题三：增强剂与基层粘结不牢。主要原因是基层未清洁干净或含水率超标。施工前必须用钢丝刷或打磨机清除浮浆和油污，并确保表面干燥。若基层强度过低（回弹值<20），应先进行基层补强处理。
