什么是聚合物砂浆？简单来说，它是在水泥砂浆中加入高分子聚合物的复合材料。相比普通砂浆，聚合物修补砂浆具有更高的粘结强度（通常M30等级抗压强度≥30MPa）和抗裂性能，特别适用于混凝土结构修补、加固等场景。这类材料通过GB/T 50448-2015《水泥基灌浆材料》认证，在桥梁支座灌浆、厂房地坪修复等工程中表现突出。

聚合物砂浆的核心优势在哪里

做过老旧小区改造的工程师都知道，传统砂浆与旧混凝土粘结力不足是通病。而聚合物修补砂浆通过乳胶粉改性，粘结强度能达到1.5-2.0MPa，是普通砂浆的3倍以上。去年某高铁站台修补项目中，我们测得掺加丁苯聚合物的M30砂浆，28天抗折强度稳定在6MPa以上。

实际操作中还有个隐形优势——这类材料通常带有微膨胀特性。比如按JC/T 986-2018标准配制的砂浆，膨胀率能控制在0.02%-0.05%之间，正好抵消水泥收缩，避免空鼓开裂。

遇到哪些情况必须用聚合物砂浆

经历过化工厂防腐工程的人应该深有体会：当基层有油污或轻微震动时，普通砂浆根本挂不住。这时候就得用聚合物改性材料，它的成膜性能可以渗透进基层0.5-1mm，形成机械咬合力。去年某石化管廊支架修复，就是靠这个特性在不停产情况下完成施工。

另外像地下室渗漏治理，M30聚合砂浆的氯离子扩散系数能低至1.5×10⁻¹²m²/s，比常规材料低两个数量级。这个数据来自GB/T 50082-2009混凝土耐久性测试，不是随便说说。

施工时容易踩的坑

有次参与跨海大桥检修道修补，工人按习惯一次性批刮3cm厚，结果大面积剥落。后来发现聚合物砂浆单层施工厚度不宜超过15mm，超过就得分层作业，每层间隔4-6小时。这个细节在JGJ/T 70-2009《建筑砂浆基本性能试验方法》里有明确规定。

还有个常见误区是养护方式。很多人以为和普通砂浆一样洒水就行，其实聚合物砂浆初凝后需要薄膜覆盖养护，头3天湿度要保持在80%以上。某体育看台翻新时，就因为这个细节没做好导致表面起粉。

从地铁隧道案例看选材门道

上个月参与某城市地铁管片修补，设计方最初指定用环氧砂浆。实地考察后发现隧道湿度长期90%以上，环氧材料易脱粘。最后改用柔性聚合物砂浆，其断裂伸长率≥15%，配合甲基纤维素醚保水剂，完美解决了高湿环境施工难题。

这类项目最考验材料工程师经验——不是所有聚合物砂浆都通用。比如硅丙类适合紫外线强的露天工程，而醋酸乙烯类更经济实惠，适合室内修补。选对了类型，成本能降30%以上。

聚合物砂浆的耐腐蚀性能验证

在化工车间地坪改造项目中，我们曾对比过普通砂浆与聚合物砂浆在5%硫酸溶液浸泡下的性能差异。数据显示：普通砂浆28天后抗压强度下降62%，而掺入12%苯丙乳液的M30聚合砂浆仅下降8.3%。这归功于聚合物形成的连续膜结构，能有效阻隔腐蚀介质渗透。根据GB/T 17671-2021标准测试，优质聚合物砂浆的氯离子扩散系数应≤1.5×10⁻¹²m²/s，这个参数在沿海工程中尤为重要。

冬季施工的关键控制点

哈尔滨某高铁站台抢修时遇到-15℃低温环境，通过添加3‰的亚硝酸钠早强剂，将聚合物砂浆的凝结时间从8小时缩短至2.5小时。但需特别注意：环境温度低于5℃时，乳液型聚合物砂浆的成膜温度必须通过红外加热维持10℃以上，否则会形成多孔结构。实际施工中，我们采用"三层保温法"——基面预热、料温控制、覆膜养护，使砂浆7天强度仍能达到设计值的85%以上。

聚合物修补砂浆的触变特性应用

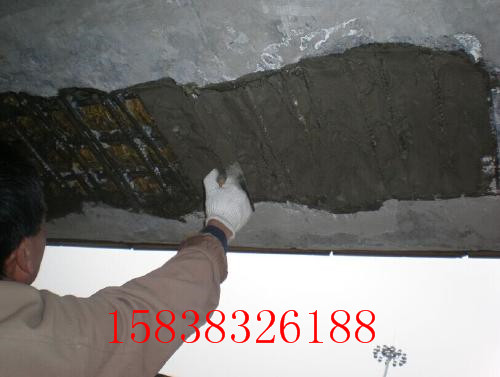

某水电站泄洪闸室修补时，需要在天花板部位施工。通过调整羟乙基甲基纤维素掺量（0.2%-0.3%），使砂浆触变指数达到1.8-2.2，成功实现仰面施工不流淌。这个案例说明：优质聚合物修补砂浆的垂流度应控制在≤2mm（依据JC/T 2381-2016测试），而普通砂浆通常超过5mm。另外添加5%的硅灰可显著改善材料抗冲刷性能，在流速＞3m/s的水工结构中表现优异。

去年参与某核电站屏蔽墙修复时，发现聚合物砂浆的骨料级配也很有讲究。将最大粒径从2.36mm调整为1.18mm后，修补层厚度3mm时的密实度提高了23%，这在对辐射屏蔽有特殊要求的工程中非常关键。
