桥梁支座安装后，最怕的就是灌浆层出现脱空或开裂。说白了，盆式支座灌浆要解决的核心问题，就是让支座底板与垫石之间形成密实、高强度的刚性连接。选对盆式支座灌浆料，直接决定了支座受力是否均匀、能否在设计年限内正常工作。

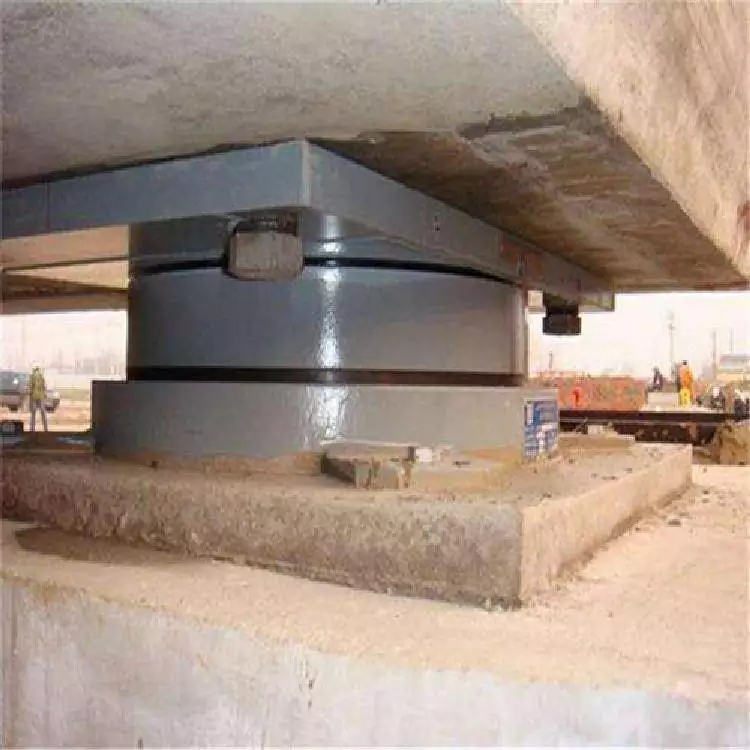

盆式支座灌浆料到底是什么材料

它不属于普通的水泥砂浆，而是一种专门针对支座安装工况设计的改性水泥基复合材料。核心成分包括特种水泥、精选级配骨料、复合膨胀剂和多种聚合物改性组分。

与普通混凝土相比，它的流动度更高，能自动填充支座底板与垫石之间2-5厘米的狭窄间隙。28天抗压强度通常能达到60兆帕以上，而竖向膨胀率控制在0.02%-0.05%之间，既保证填充饱满，又不会因为过度膨胀顶坏支座。

实际操作中，我们最看重的是它的早期强度。以某高速桥梁支座更换项目为例，采用快硬型配方，2小时抗压强度就能达到20兆帕，满足当天张拉、当天通车的工期要求。

为什么普通砂浆不能替代专用灌浆料

很多施工队图省事，用普通高标号砂浆来灌支座，结果往往出现收缩裂缝。普通砂浆在硬化过程中会产生0.1%-0.3%的干缩率，而支座底板是一个刚性约束体，收缩应力会直接导致灌浆层与垫石脱开。

专用灌浆料通过膨胀组分补偿收缩，并且具备微膨胀特性。按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》的要求，其竖向膨胀率在3小时到24小时之间必须稳定在0.02%-0.05%之间，这才是保证密实接触的关键。

另一个问题是流动度。普通砂浆的流动度在180毫米左右，而支座灌浆料的流动度要求达到300毫米以上，才能靠自重流平。实际测试中，好的灌浆料在加水搅拌后能保持30分钟以上的可操作时间，这对于大吨位支座的连续灌浆非常关键。

施工时温度控制和搅拌细节要注意什么

施工温度直接影响灌浆料的强度发展。经验上来说，最佳施工温度是5℃到35℃。低于5℃时，水泥水化反应变慢，早期强度上不来；高于35℃时，水分蒸发过快，容易产生塑性裂缝。

以冬季施工为例，如果环境温度在0℃左右，必须使用温水拌合，水温控制在30-40℃。同时要搭设保温棚，确保灌浆后24小时内环境温度不低于5℃。否则强度会大打折扣，28天强度可能连设计值的70%都达不到。

搅拌环节最容易出问题。不能用手持式搅拌机随便搅两下，必须用低速强制式搅拌机，转速控制在400-600转/分钟。先加水后加料，搅拌3-4分钟，静置1-2分钟消泡后再灌浆。如果搅拌时间不够，干粉颗粒没有充分湿润，灌浆后会出现蜂窝状缺陷。

灌浆操作中三个容易忽视的细节

第一个是模板支设。支座底板的四周必须用模板封堵严密，模板与垫石之间的缝隙用密封胶条堵死。否则灌浆料会从缝隙漏出，导致支座下方出现空洞。模板高度要比支座底板高出3-5厘米，形成储浆槽，利用浆体自重压实。

第二个是排气问题。灌浆时要从支座底板的一侧连续灌注，让浆体从另一侧自然挤出，这样才能把空气完全排空。实际操作中，如果发现浆体表面有气泡冒出，可以用橡胶锤轻轻敲击模板，帮助气泡上浮。

第三个是养护时间。灌浆完成后，表面要立即覆盖湿麻布或塑料薄膜，防止水分蒸发。养护时间不能少于7天，前3天尤其关键。如果养护不到位，表面失水过快，会形成龟裂纹，直接降低灌浆层的耐久性。

从现场经验看灌浆料选型的关键指标

以某跨海大桥盆式支座更换项目为例，我们当时面临的问题是工期紧、潮汐影响大。最终选用的是超早强型配方，2小时强度达到25兆帕，6小时达到40兆帕。这样在低潮位时完成灌浆，高潮位前就能完成支座固定，避免了潮水浸泡的风险。

另一个案例是某大型体育馆的网架支座安装。由于支座吨位大，底板面积达到1.2平方米，灌浆厚度只有3厘米。我们选用了自流平性能特别好的灌浆料，流动度达到340毫米，最终灌浆层密实度检测全部合格，没有出现任何空鼓现象。

从这些经验来看，选型时不能只看标号强度，要重点看三个指标：流动度（≥300毫米）、竖向膨胀率（0.02%-0.05%）、早期强度（2小时≥20兆帕为佳）。同时要根据实际施工温度选择对应的配方，夏季用缓凝型，冬季用防冻型，这样才能保证灌浆质量。
