风电设备安装中，塔筒与基础的连接处、机舱底座等关键部位，必须使用高流动度、无收缩的特种灌浆材料。这种风电设备灌浆的核心作用是传递巨大荷载并补偿安装精度误差，直接关系到机组在20年设计寿命内的安全运行。选错材料或施工不当，后期维护成本会成倍增加。

什么是风电设备专用灌浆料，它和普通灌浆料有什么不同

风电设备灌浆料本质上是一种水泥基复合材料，但它的配方专门针对风机受力特点做了优化。普通建筑灌浆料抗压强度通常在C40-C60级别，而风机基础灌浆要求28天抗压强度普遍在C80以上，部分大兆瓦机型甚至要求C100。

区别更体现在抗疲劳性能上。风机承受的是长期交变荷载，普通灌浆料在数百万次循环后容易产生微裂缝。实际工程中，我们要求风电灌浆料的动弹性模量损失率在200万次疲劳试验后不超过5%，这是普通材料很难达到的指标。

另外，风机安装往往在野外进行，施工温度可能从零下10℃到40℃不等。普通灌浆料在低温下强度发展慢，高温下又容易速凝。好的风电专用料需要通过调整缓凝和早强组分，实现-5℃以上环境正常施工，且2小时抗压强度不低于20MPa，满足快速吊装的需求。

为什么风机基础与塔筒连接处必须用无收缩灌浆

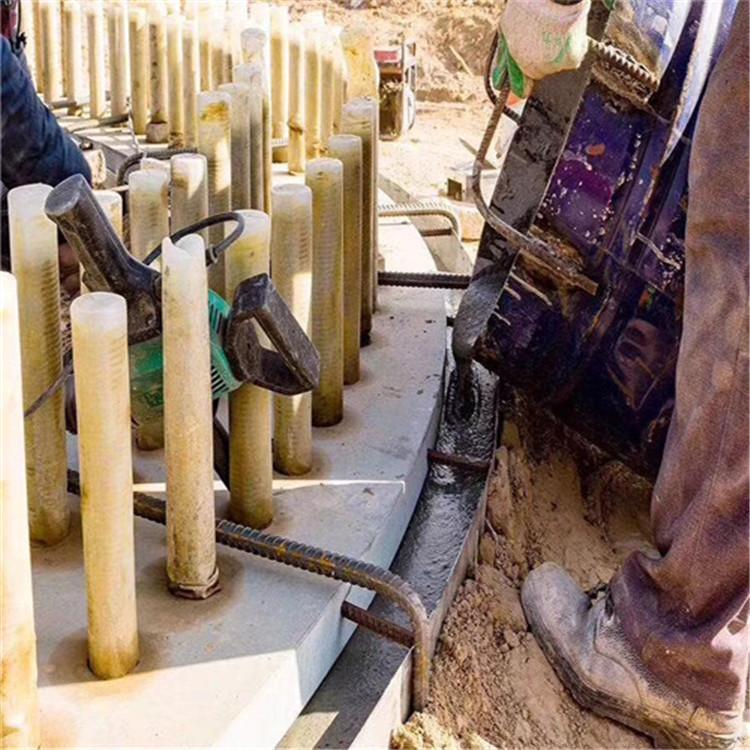

风机塔筒通过地脚螺栓或预应力锚栓固定在基础上，两者之间存在一个5-10厘米的安装间隙。这个间隙如果不用无收缩材料填充密实，机组运行时会产生微振动位移，长期下来螺栓会松动甚至断裂。

以某陆上2.5MW风机安装为例，塔筒底部法兰直径超过4米，灌浆层面积约13平方米。如果材料收缩率达到0.02%，就会产生约2.6毫米的缝隙。而标准要求灌浆后24小时竖向膨胀率控制在0.02%-0.05%之间，这样才能保证与钢板基材的紧密贴合。

实际操作中，我们遇到过用普通灌浆料修补后半年就出现空鼓的情况。敲击检查能听到空洞声，最后只能返工。使用风电专用灌浆料后，按照规范GB/T 50448-2015检测，竖向膨胀率稳定在0.03%左右，三年后复查仍然密实。

如何根据施工环境选择合适的风电灌浆料型号

首先要看施工温度。冬季施工要选含防冻组分的早强型灌浆料，比如在-10℃环境下，普通料水化反应几乎停止，而专用料通过调整促凝剂掺量，可以在低温下正常水化。我们做过对比，5℃环境下专用料1天强度能达到30MPa，普通料只有8MPa。

其次要看流动度要求。塔筒底部灌浆往往通过一侧灌入、另一侧观察排气，要求流动度在初始30分钟内保持≥300mm。如果现场灌浆距离超过10米，建议选用超流态型，流动度能达到350mm以上，避免出现灌不到位的情况。

还要考虑施工时间窗口。风机吊装通常按小时计费，灌浆后要尽快达到拆模强度。一般要求6小时抗压强度不低于15MPa，这样吊车才能移位。如果项目在偏远山区，搅拌设备有限，也可以选用预拌干混料，现场加水搅拌即可，质量更稳定。

风电设备灌浆施工中容易忽略的三个关键细节

第一个细节是基面处理。很多现场工人直接把灌浆料倒在未凿毛的混凝土面上，这会导致粘结强度不足。正确做法是用高压水枪或钢丝刷清除浮浆，露出粗骨料，并提前24小时充分润湿基面，灌浆前确保表面无明水。

第二个细节是模板支设。塔筒底部灌浆模板必须用刚度足够的钢模或厚木模，且要密封严实。我们见过用薄铁皮做模板的，灌浆时直接胀开，浆料流得到处都是。模板高度应高出灌浆层上表面至少5厘米，并留出排气孔。

第三个细节是养护。风电灌浆料早期水化速度快，失水后容易开裂。灌浆完成初凝后，必须立即覆盖湿麻袋或土工布，并持续洒水养护至少7天。冬季施工还要加保温被，防止冻害。养护不到位，强度可能直接打七折。

从三个风电项目看灌浆料选型与施工的实际效果

第一个是江苏沿海某海上风电项目。现场湿度大、盐雾腐蚀严重，我们选用了抗氯离子渗透系数低于1.0×10⁻¹² m²/s的防腐型灌浆料。经过三年运行检测，灌浆层表面无锈蚀痕迹，与塔筒底板的粘结强度仍保持在2.5MPa以上。

第二个是云南山区某分散式风电项目。海拔3200米，昼夜温差超过20℃。普通灌浆料在白天高温下表面结硬，内部却未水化。改用低水化热型灌浆料后，内外温差控制在15℃以内，未出现温度裂缝。现场实测28天强度达到85MPa，满足设计要求。

第三个是新疆戈壁某大型风电基地。夏季地表温度高达60℃，且水资源匮乏。我们采用大流动度、低需水量的灌浆料，单方用水量比常规料减少15%，在高温下仍保持30分钟可施工时间。项目完工后一年回访，灌浆层无起砂、无开裂，设备运行平稳。
