混凝土伸缩缝更换修补料的核心问题在于：旧料失效后，新料能否在带水、带尘、带油渍的基层上实现高强度粘接，并抵抗车辆冲击与温度变形。本文从一次高架桥伸缩缝抢修的实际经验出发，拆解材料选型、施工操作与常见误区。

伸缩缝损坏的本质原因是什么

伸缩缝更换修补料失效，九成以上不是材料本身的问题，而是基层处理不到位。我见过一个案例：某立交桥伸缩缝刚换完三个月就碎裂，挖开一看，旧混凝土碎渣根本没清理干净，新料和旧基层之间夹了一层灰，等于“两张皮”。

另一个常见原因是温差预估不足。北方某机场跑道伸缩缝，冬季零下20度时收缩量达到15mm，而修补料弹性模量偏高，低温下变脆，直接拉裂。按照GB/T 50448-2015的规定，修补料的抗压强度应在24小时内达到20MPa以上，但实际工程中更关键的是7天后的粘结强度，这个值必须大于2.5MPa才能保证不脱层。

选材料不能只看标号，要看工况匹配

很多采购人员喜欢挑“最高标号”的修补料，觉得强度越高越保险。实际操作中，高标号材料往往收缩率大，用于宽度超过50mm的伸缩缝时，反而容易产生裂缝。以某高速服务区为例，原设计用了C60级修补料，结果两个月后出现龟裂，后来换成C40级、添加了聚丙烯纤维的专用料，问题才解决。

经验上来说，伸缩缝更换修补料的弹性模量应该控制在20-25GPa之间，这个范围既能保证承重，又能适应温度变形。另外，施工温度也很关键：低于5℃时，普通水泥基修补料的强度发展会停滞，这时必须使用早强型或低温型材料，否则养护期要延长到72小时以上。

施工流程里的三个关键控制点

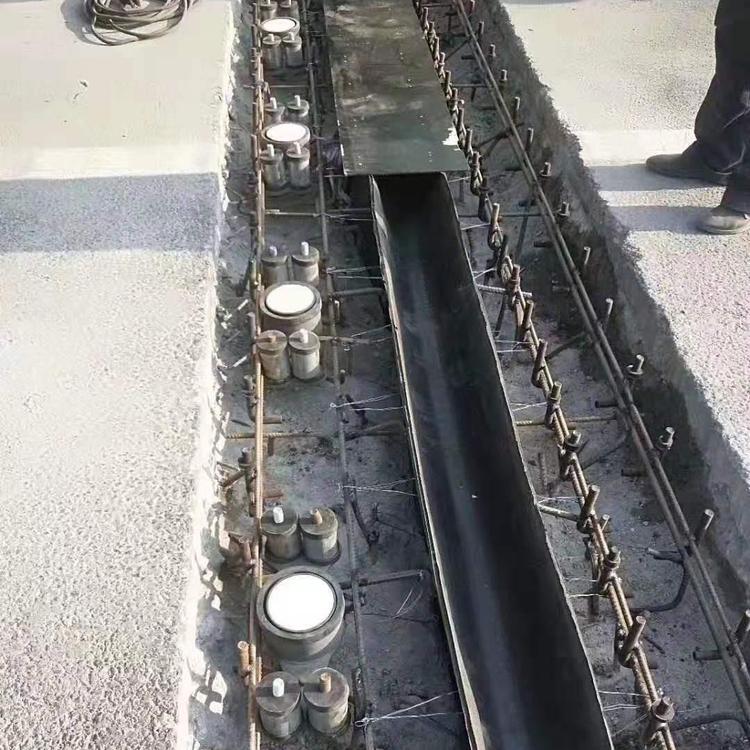

第一步是开槽深度。我见过不少施工队为了省事，只把旧料表层凿掉2-3厘米就灌新料，这样肯定不行。伸缩缝更换修补料要求开槽深度至少是缝宽的1.5倍，且底部必须露出坚实混凝土面。以某桥梁支座灌浆项目为例，我们按这个标准做了，五年后复查，修补料完好无损。

第二步是界面处理。旧缝两侧必须用高压水枪冲洗，再用角磨机打磨出粗糙面，最后涂刷专用界面剂。这里有个细节：界面剂不能涂太厚，0.5-1mm就够，否则会形成隔离层。养护时间方面，夏季施工24小时后可以开放轻载交通，冬季要延长到48小时，且前7天内要洒水保湿。

常见误区：过度依赖材料性能，忽视结构设计

有些工程师认为只要修补料强度够，伸缩缝间距可以随意扩大。实际上，按照规范，每10米长度内伸缩缝的宽度变化不应超过3mm。某物流园地坪就是因为间距设计过大，导致修补料在车辆反复碾压下疲劳断裂，最后不得不重新切割。

另一个误区是忽视排水。伸缩缝底部如果积水，冬天冻胀会直接顶裂修补料。正确的做法是在缝底设置排水槽，或者使用透水性修补料。以某地下车库为例，我们采用了一种渗透结晶型材料，既保证了强度，又让水分能通过材料内部排出，效果不错。

一个实际案例：高架桥伸缩缝抢修经验

去年某跨江大桥的伸缩缝出现大面积破损，需要夜间抢修。我们面临两个难点：一是旧缝里有大量油污和橡胶碎块，二是只有6小时封闭时间。最后方案是：先用高温蒸汽清洗机处理油污，再用金刚石磨片打磨出新鲜面，然后涂刷环氧基界面剂，最后灌注快硬型修补料。

结果3小时强度就达到25MPa，可以开放交通。后续跟踪一年，没有出现任何脱空或碎裂。这个案例说明，伸缩缝更换修补料成功的关键，在于针对具体工况制定施工方案，而不是简单套用标准流程。材料是基础，工艺是保障，两者缺一不可。
