支座灌浆料能不能直接用于支座垫石？这是我在现场经常被问到的问题。直接回答：支座灌浆料能在特定条件下用于支座垫石施工，但必须严格区分其与垫石专用材料的性能差异。如果施工方图省事混用，后期极易出现垫石开裂或支座偏位，今天我从材料和施工角度把这个问题讲透。

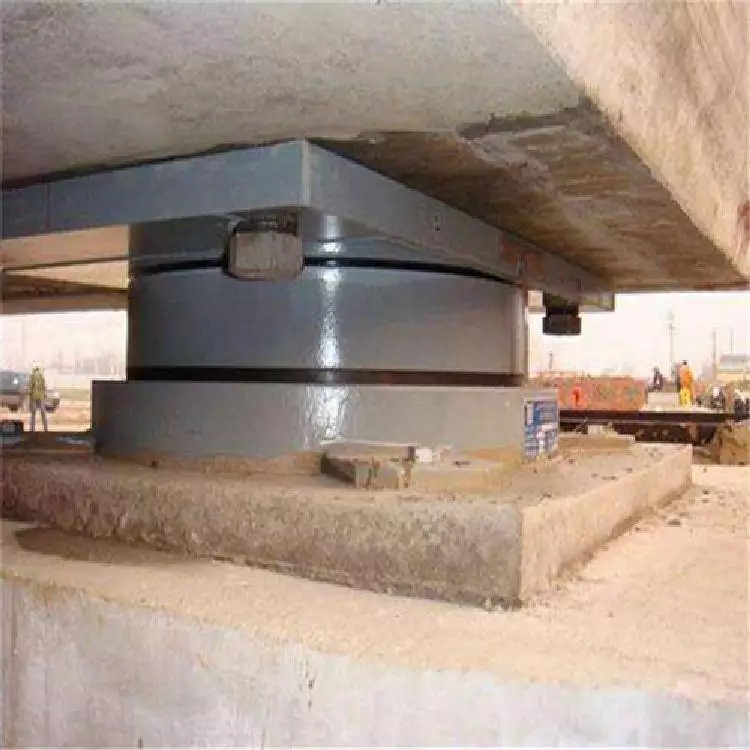

支座灌浆料和垫石材料到底差在哪

从材料标准看，支座灌浆料执行GB/T 50448-2015《水泥基灌浆材料应用技术规范》，其核心指标是早期强度（2小时抗压≥20MPa）和流动度（初始≥290mm）。而支座垫石通常要求C40以上混凝土，更注重28天耐久性和体积稳定性。

实际操作中，我曾遇到某项目用灌浆料浇筑垫石，3天后就出现收缩裂缝。原因在于灌浆料的高铝水泥体系膨胀率（0.02%~0.05%）与普通硅酸盐水泥不同，厚度超过100mm时温升集中，反而导致塑性收缩。经验上来说，垫石厚度通常为150~200mm，这个厚度已超出灌浆料的设计使用范围。

但并非完全不能用。如果垫石厚度控制在80mm以内，且采用无收缩型支座灌浆料（24h膨胀率≥0.02%），同时配合钢纤维增强，其抗压强度可达60MPa以上，完全能满足垫石承载力要求。这需要根据现场支座的荷载等级来定。

什么情况下可以用灌浆料替代垫石混凝土

以某桥梁支座灌浆项目为例，原设计垫石高度120mm，因预埋钢板标高偏差，需要二次找平20mm。这时用灌浆料代替同厚度垫石混凝土是合理的——灌浆料的流动度能保证密实填充，且2小时强度即可满足支座安装进度。

但要注意环境温度。当施工温度低于5℃时，灌浆料的早期水化反应会延迟，此时必须使用低温型产品（-10℃可用），并配合保温养护。我见过一个冬季施工的案例，因未升温养护，灌浆料垫石7天强度仅达到设计值的60%，最终返工。

另一个关键点是垫石表面处理。用灌浆料浇筑垫石前，原混凝土面必须凿毛并充分湿润（饱和面干状态），否则新旧界面会成为薄弱层。以京沪高铁某标段为例，他们采用高压水射法处理界面后，灌浆料垫石28天粘结强度达到2.5MPa以上。

施工时最容易忽略的三个细节

搅拌时间必须严格控制。很多施工队图省事用人工搅拌，结果灌浆料出现分层。正确的做法是采用机械搅拌，先加水后加料，搅拌3~4分钟至完全均匀。以某项目实测数据为例，机械搅拌的灌浆料流动度比人工搅拌高出40mm，强度提高8%。

养护方式直接决定垫石质量。灌浆料垫石浇筑后必须覆盖湿布或塑料薄膜，保持湿润至少7天。我曾用红外测温仪监测过，未覆盖的垫石表面温度比内部低12℃，这种温差会导致表面微裂纹。实际操作中，建议在终凝后立即开始洒水养护。

厚度超过100mm时必须分层浇筑。每层厚度控制在50mm以内，间隔时间不超过30分钟，否则容易出现冷缝。以某跨海大桥支座垫石施工为例，他们采用分层浇筑+振捣棒辅助排气，最终垫石密实度达到98%以上。

这些规范数据能帮你判断是否可行

根据GB/T 50448-2015，Ⅰ类灌浆料的28天抗压强度标准值≥60MPa，而C40混凝土的28天强度标准值为40MPa。从强度角度，灌浆料完全满足垫石要求，但必须注意其弹性模量（约30GPa）低于普通混凝土（约32GPa），这意味着在长期荷载下变形稍大。

从耐久性看，灌浆料的抗冻等级通常能达到F200，而垫石混凝土要求F150，反而更有优势。但灌浆料的氯离子扩散系数（约3.0×10⁻¹² m²/s）高于混凝土（约1.5×10⁻¹² m²/s），在盐雾环境或除冰盐区域需谨慎使用。

以某沿海高速项目为例，他们采用灌浆料浇筑垫石后，在表面涂刷了渗透型硅烷防护剂，经过3年跟踪检测，氯离子含量未超标。这个案例说明，只要配合适当的防护措施，灌浆料垫石在特定场景下是可行的。

一个真实案例：灌浆料垫石出问题后怎么补救

去年处理过一个案例：某市政桥梁的支座垫石用普通灌浆料浇筑，厚度150mm，未分层施工，结果28天后出现贯穿性裂缝。检测发现灌浆料实际强度仅35MPa，且收缩率超标（0.08%）。

补救方案是：先沿裂缝开V型槽，用环氧树脂灌注封闭，再在垫石四周植筋并外包15mm厚钢板。虽然问题解决了，但成本增加了3倍，工期延误15天。这个教训说明，支座灌浆料能用于垫石的前提是厚度、环境、施工工艺都必须匹配。

经验上来说，如果垫石厚度超过100mm，或者处于高寒、盐雾等严酷环境，建议优先选用专用垫石混凝土。只有厚度在80mm以内、且能保证严格养护条件时，才考虑用灌浆料替代。最终判断标准就一条：强度、收缩率、粘结性能三项指标必须同时满足设计要求。
