环氧树脂灌封材料是一种通过环氧基与固化剂交联反应形成三维网络结构的高分子材料，在电子封装和建筑加固领域应用广泛。本文从材料工程师角度，结合2025年最新施工规范，解析其性能参数、选型要点及施工工艺。

环氧树脂灌封材料的化学本质与分类

环氧树脂是分子链中含有两个以上环氧基的有机化合物，相对分子质量通常在300-2000之间。环氧基可位于分子链末端或环状结构中，与胺类、酸酐类固化剂发生交联反应后，形成不溶不熔的三维网络结构。

按使用功能分类，可分为通用型（室温/中温/高温固化）、功能型（如阻燃、导热）、环保型（无溶剂）和特种型（耐高温、耐辐射）。目前行业主流采用功能分类法，便于工程选型。其他分类方式如按固化剂类型、按溶剂含量等，仅在供应商技术资料中作为补充说明。

环氧树脂灌封材料的核心性能参数

作为防腐和灌封材料，环氧树脂需满足以下关键指标：环氧树脂灌封材料的拉伸强度应≥30MPa（GB/T 2567-2021），压缩强度≥80MPa，弯曲强度≥45MPa。对于建筑加固用灌封胶，按GB 50367-2013要求，钢-钢拉伸抗剪强度标准值≥12MPa，与混凝土的正拉粘结强度≥2.5MPa且为混凝土内聚破坏。

施工性能方面，室温固化型环氧树脂灌封胶的适用期（25℃）应在30-60分钟，初凝时间4-8小时，24小时可达到70%以上最终强度。流动度按GB/T 50448-2015测试，自流平型初始流动度≥300mm，30分钟保留值≥200mm。实际工程中，温度每升高10℃，固化时间缩短约一半，夏季施工需注意调整配比。

环氧树脂灌封材料在防腐工程中的应用

在防腐领域，环氧树脂灌封材料常用于FRP整体面层、树脂砂浆砌块表层、玻璃鳞片胶泥等构造。以玻璃鳞片胶泥为例，其耐化学介质渗透性优于普通环氧涂层，在化工储罐、烟道脱硫等场景中应用广泛。施工时需控制环境温度在10-35℃，相对湿度≤75%，基层含水率≤6%。

实际操作中，树脂砂浆层的厚度通常为3-5mm，树脂胶泥层为1-2mm。每道工序需间隔12-24小时，待前一道完全固化。验收按GB 50212-2014《建筑防腐蚀工程施工规范》执行，涂层应无气泡、无裂纹，电火花检测电压按涂层厚度每毫米2kV设定。

环氧树脂灌封材料在建筑加固中的关键应用

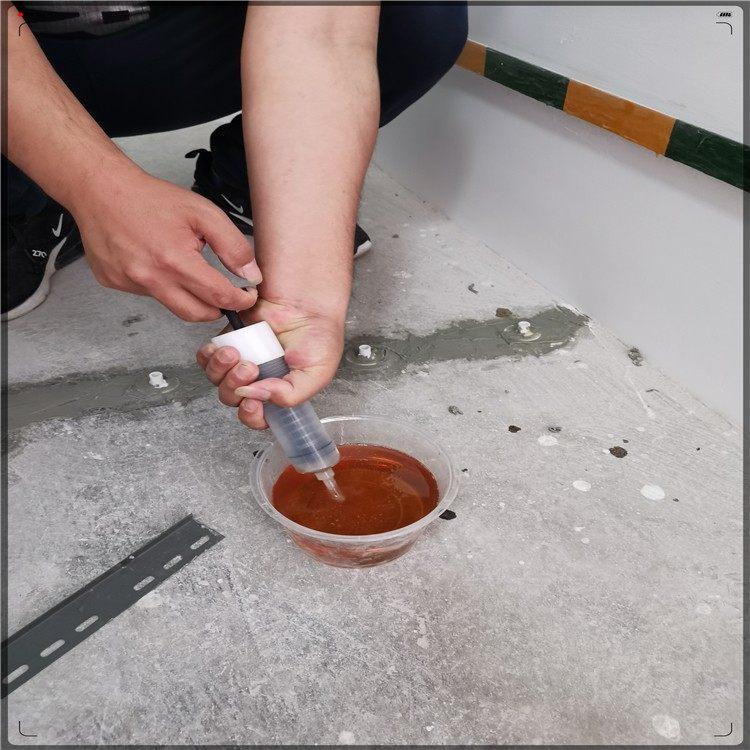

在混凝土结构加固中，环氧树脂灌封材料用于裂缝修补、钢板粘贴和植筋锚固。裂缝修补时，按JGJ 145-2013要求，灌注胶的粘度应≤200mPa·s（25℃），可灌入0.1mm以上微裂缝。植筋工程中，锚固胶的粘结强度应≥8MPa，固化后需进行拉拔试验，非破损检验荷载取设计值的1.15倍。

以某桥梁支座灌浆工程为例，采用环氧树脂灌浆料替换传统水泥基材料，24小时抗压强度可达50MPa以上，流动度保持时间延长至40分钟，解决了冬季低温环境下强度发展慢的问题。施工时需注意：配胶应严格按照A:B=4:1（重量比）称量，搅拌时间不少于3分钟，灌浆从一侧连续注入，避免产生气泡。

环氧树脂灌封材料的施工质量验收标准

施工后质量验收需依据多个国标：GB 50550-2010《建筑结构加固工程施工质量验收规范》要求，环氧树脂灌封胶的固化度应≥95%，可通过邵氏硬度或DSC测试验证。对于防腐工程，按GB 50726-2011《工业设备及管道防腐蚀工程施工规范》，涂层厚度偏差应控制在设计值的±10%以内，针孔检测需100%合格。

常见问题处理：若出现固化缓慢，可能是环境温度低于5℃或配比误差，可采用加热带升温至25-30℃加速固化；若表面发粘，多为固化剂比例偏高或搅拌不均，应重新配胶并延长搅拌时间。经验上来说，冬季施工建议选用低温固化型环氧树脂灌封胶，其固化温度可低至-5℃。储存时需密封避光，温度控制在5-35℃，保质期一般为12个月。
