彩色陶瓷颗粒路面是一种兼具防滑、耐磨与装饰功能的环保型铺装系统，通过聚氨酯胶粘剂将高温烧制的陶瓷骨料牢固粘合于沥青或混凝土基层。本文从材料性能、施工工艺到验收标准，提供一套可直接用于现场的技术参考。

材料组成与核心性能指标

彩色防滑路面系统由双组分无溶剂聚氨酯胶粘剂与高温烧结彩色陶瓷颗粒组成。胶粘剂需满足GB/T 50448-2015中关于粘结强度的要求，其拉伸粘结强度（与混凝土基层）应不低于2.5 MPa，25℃下操作时间控制在30～45分钟。陶瓷骨料粒径通常选用1～3 mm或3～5 mm，莫氏硬度不低于7，吸水率小于0.5%，确保在户外长期使用中不褪色、不粉化。

实际工程中，胶粘剂与骨料的配比直接影响路面耐久性。经验上来说，胶粘剂用量控制在2.0～2.5 kg/㎡（视基层平整度调整），骨料撒布量约为5～6 kg/㎡。骨料需完全覆盖胶层且无漏底，撒布后静置固化12小时以上方可开放轻载交通。

基层处理与施工温度要求

基层质量是保证彩色陶瓷颗粒路面寿命的前提。水泥混凝土基层需满足GB 50204-2015验收标准，表面抗压强度不低于25 MPa，含水率小于4%；沥青基层需稳定、无轮辙，表面温度不超过50℃。施工前必须清除油污、浮灰、松散颗粒，对裂缝或坑槽用环氧砂浆修补平整。

施工环境温度应控制在10～35℃之间，相对湿度低于85%。低于5℃时胶粘剂固化反应变慢，易导致粘结强度不足；高于35℃时操作时间缩短，需分幅施工。实际操作中，建议在基面涂刷一层底涂（配套聚氨酯底漆），可提高粘结力并封闭基层毛细孔。

施工流程与关键控制点

第一步：将双组分聚氨酯胶粘剂按厂家比例（通常A:B=4:1）用低速搅拌机混合均匀，搅拌时间不少于3分钟。第二步：用锯齿刮板或滚筒将胶粘剂均匀涂布于基层，涂布量用称重法控制，每平方米误差不超过0.1 kg。第三步：立即撒布彩色陶瓷颗粒，撒布后可用橡胶刮板轻压骨料使其嵌入胶层，骨料嵌入深度约为粒径的2/3。

固化期间需做好保护，防止雨水冲刷或行人踩踏。常温下（25℃）24小时后可开放行人通行，48小时后可通车。若气温偏低，养护时间应延长至72小时。以某市政人行道工程为例，采用3 mm红色陶瓷颗粒，胶粘剂用量2.2 kg/㎡，使用5年后骨料脱落率小于3%，颜色保持度达90%以上。

质量验收与常见问题处理

验收依据可参照JGJ/T 157-2014《城市道路彩色防滑路面技术规程》。主要检测项目包括：厚度偏差（设计厚度±0.5 mm）、粘结强度（拉拔法≥1.5 MPa）、防滑值（摆式仪测定BPN≥65）、颜色均匀性（目测无明显色差）。现场取样时，每500㎡至少检测一组。

常见问题如骨料脱落，多因胶粘剂涂布不均或基层未清洁到位。解决方案：脱落区域用角磨机打磨后重新涂胶撒料。若出现起泡，则需检查基层含水率是否超标，或施工时是否在高温高湿环境下作业。对于局部褪色，应优先选用高温烧结陶瓷骨料（而非染色石英砂），因其色牢度可达国标8级（最高等级）。

应用场景与设计建议

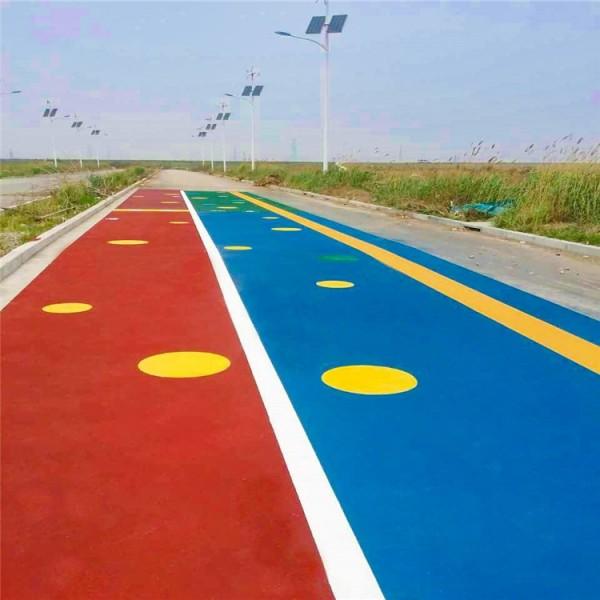

彩色陶瓷颗粒路面适用于城市人行道、自行车道、公交站台、坡道、隧道入口等需要防滑警示或景观提升的场所。以公交站台为例，采用黄色陶瓷颗粒可有效提示乘客候车区域，其防滑值BPN≥70，比普通沥青路面提高30%以上。在长下坡路段，通过红绿交替的色带可引导驾驶员提前减速，实测可缩短制动距离约15%～20%。

设计时需注意：陶瓷颗粒颜色选择应考虑环境协调性与夜间反光效果，常用色系包括铁红、铬黄、钴蓝、草绿等。骨料粒径越大防滑性越好，但步行舒适性下降，人行道推荐1～3 mm，车行道推荐3～5 mm。另外，需在路面边缘设置排水坡度，避免积水导致胶粘剂长期浸泡失效。
