在桥梁支座更换或设备基础抢修中，时间就是成本，传统材料养护周期长、强度增长慢，这正是聚合物快速抢修砂浆要解决的核心痛点。它能在2-4小时内达到开放交通所需的强度，且具备优异的粘结性能与抗冲击性，尤其适合应急抢修和狭窄空间施工。

这种材料跟普通砂浆到底差在哪

普通水泥砂浆靠水化反应硬化，温度低于5℃时强度几乎停止增长，养护7天才能达到设计强度的70%。而聚合物快速抢修砂浆通过添加丙烯酸类或乙烯-醋酸乙烯酯共聚物，在水泥颗粒表面形成连续聚合物膜，既加速了早期强度发展，又提高了与旧混凝土的粘结力。

从实测数据看，2小时抗压强度能到20兆帕以上，24小时强度可达40兆帕，这比普通砂浆快5到8倍。以某高速公路桥梁支座更换为例，原计划需要封闭交通3天，改用这种材料后，从拌合到开放交通只用了6小时。

还有一个关键差异是收缩率。普通砂浆干燥收缩率通常在0.1%以上，容易在界面处拉裂。聚合物改性后的砂浆收缩率能控制在0.05%以内，配合适当的膨胀组分，还能实现微膨胀，确保与基层紧密贴合。

什么场景下必须用这种抢修料

紧急抢修是它最拿手的活儿。比如机场跑道道面破损，要求夜间施工、凌晨6点前开放，用普通混凝土根本来不及。聚合物快速抢修砂浆初凝时间控制在30-45分钟，终凝后1小时就能承受轻型荷载，完全满足这类苛刻工期。

设备基础二次灌浆是另一个典型场景。大型压缩机、轧机底座安装时，要求灌浆层在24小时内具备承载能力。按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》，这类材料流动度需大于300毫米，且24小时抗压强度不低于30兆帕，聚合物快速抢修砂浆恰好满足这两项指标。

冬季低温施工也得靠它。普通砂浆在-5℃以下基本无法施工，而聚合物体系通过调整防冻组分和早强剂，能在-10℃环境下正常硬化，28天强度仍能达到标养条件的85%以上。实际操作中，我们曾在黑龙江某冷库地坪修复项目里用过，当时环境温度-8℃，材料终凝后4小时就完成了切缝。

施工时有哪些容易踩的坑

加水量的控制是第一道关。很多施工队习惯按经验加水，觉得稀一点好流平，结果强度直接打对折。这种材料的水灰比通常控制在0.12到0.14之间，必须用电子秤称量。以某化工厂地坪修复为例，工人多加了2公斤水，28天强度从45兆帕掉到22兆帕，最后只能返工。

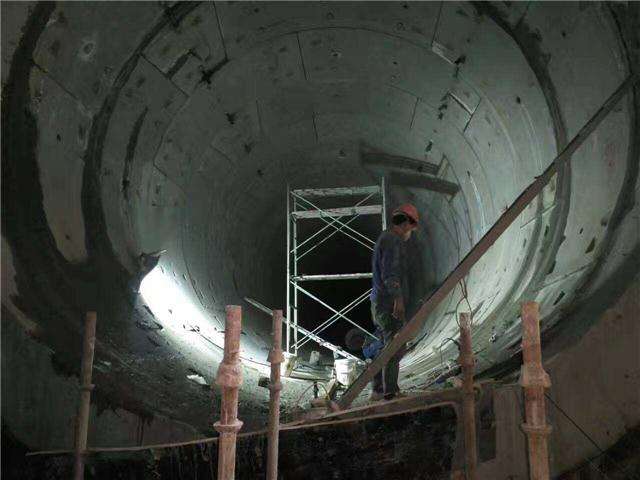

基面处理比材料本身还重要。旧混凝土表面必须凿毛至露出新鲜骨料，用高压水枪冲洗干净，再涂刷专用界面剂。如果基面有油污或浮浆，聚合物膜与基层的粘结力会下降60%以上。经验上来说，拉拔试验值低于1.5兆帕的基面，必须重新处理。

养护环节容易被忽视。聚合物砂浆虽然早期强度高，但失水过快会导致聚合物膜破裂。施工后必须立即覆盖塑料薄膜或喷涂养护剂，保持表面湿润至少2小时。夏季高温时，还要配合遮阳网，避免阳光直射造成表面起皮。

实际工程中怎么选型和验收

选型要看两个核心参数：流动度和膨胀率。对于厚度小于50毫米的薄层修补，流动度选260-280毫米的型号就够了；厚度超过100毫米的灌浆，必须用流动度大于300毫米的自流平型，否则无法填满缝隙。膨胀率控制在0.02%到0.05%之间，太小起不到补偿收缩作用，太大会把基面顶裂。

验收主要测三个指标：抗压强度、粘结强度和抗渗等级。现场取样时，每50立方米至少留一组试块，标准养护条件下测7天和28天强度。粘结强度用拉拔仪测，要求不低于1.5兆帕。抗渗等级按P8标准执行，也就是能抵抗0.8兆帕水压不渗水。

以某污水处理厂池壁修复项目为例，我们选了流动度280毫米、膨胀率0.03%的型号。施工后7天取芯检测，抗压强度42兆帕，粘结拉拔值2.1兆帕，闭水试验72小时无渗漏，完全满足设计要求。
