玻纤套筒桥梁柱底加固灌浆料


水下玻璃纤维套筒加固系统，也称为“夹套法”，主要用于结构基础，码头桩基础和桥墩柱（包括混凝土桩，钢桩和木桩）等也用于维修和加固保护用于新结构的预保护。与传统的维修计划相比，该系统是一种经济，高效且长期的维护解决方案。






施工计划



l结构表面处理：对不同类型的墩（例如混凝土墩，钢墩等）进行表面处理，包括去除结构表面的海洋生物，去除松散的混凝土，处理生锈的钢材表面，以及清洁码头底部的泥等

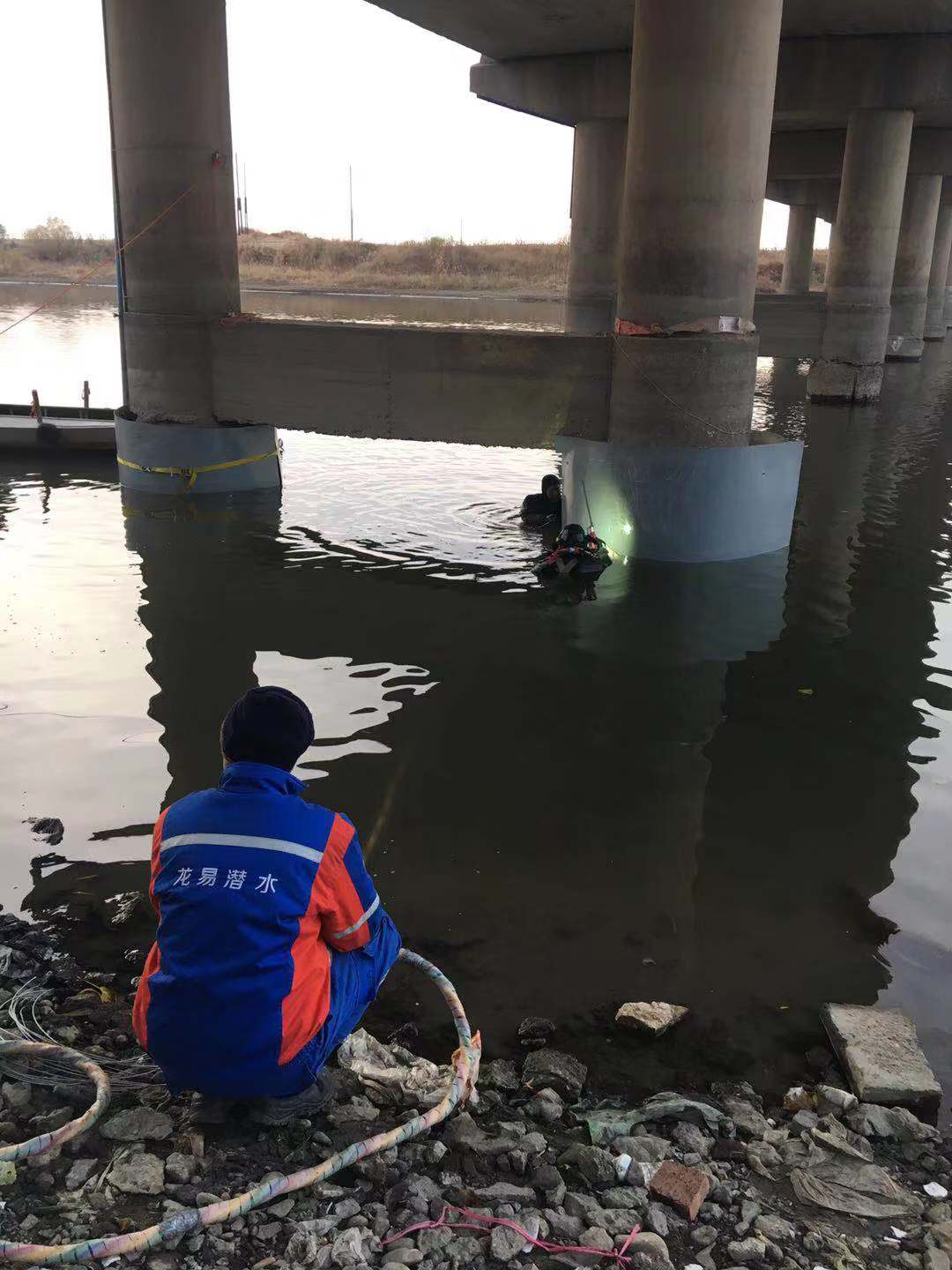

l为了修理墩柱或进行新的墩柱保护工作，请先分开玻璃纤维套管，然后将墩柱包裹起来。潜水员将套筒安装在合适的位置，并用可压缩的密封件密封套筒的底部。



l对于侵蚀面积较小的墩台，用CXEWG水下环氧灌浆填充空隙，并自动将套管中的水排干。



l对于侵蚀面积较大的桥墩，必须同时使用CXEWG环氧灌浆材料和水泥基灌浆材料。底部和顶部用密封胶密封，中间填充有水泥基灌浆。



施工步骤示意图






1.将密封胶倒入套筒锁槽中。






2.打开套管，将其包裹在码头周围。根据不同项目的情况确定套筒的长度。通常，套筒的长度在损坏区域的上方和下方延伸50厘米。






3.使用紧固带暂时固定套筒，然后在完成所有安装后卸下紧固带。






4.每隔15厘米左右，使用不锈钢自攻螺钉拧紧套筒锁。






5.用可压缩的密封件密封套筒底部。






6.将环氧灌浆注入套管底部，高度为15cm






7.将重新混合的环氧树脂灌浆倒入套管中，直到缸中的水完全排干并充满为止（如果损失率大于25％，请同时使用环氧树脂灌浆和水泥基灌浆。）






8.使用密封胶在套筒顶部建立倾斜以密封顶部。






9.环氧树脂灌浆固化后，撕下临时紧固胶带。已安装水下玻璃纤维套管加固系统。



不同缺陷区域的解决方案



Ø墩柱断面损耗率≦25％



l套筒与结构空间的距离为15mm。



l用CXEWG水下环氧灌浆填补空隙。



Ø墩柱断面损耗率≧25％



l套筒与结构空间的距离为50mm。



l CXEWG水下环氧灌浆和CXWG水泥基灌浆一起使用以填补空白。









主要产品参数



 玻璃纤维套管



规范



厚度



颜色



抗拉强度



弯曲强度



弯曲弹性模量



巴氏硬度



吸水率



圆形，矩形，H型



3mm或5mm



白色，灰色



≧300MPa



≧200MPa



≧8000MPa



≧60



≦0.17％



可根据具体情况定制结构简单，运输方便，规格，厚度，颜色和长度。



CXWEG水下环氧灌浆



28天



与混凝土的抗拉强度



收缩率



空闲时间



抗拉强度



弯曲强度



抗压强度



压缩弹性模量



≧13.3MPa



≧69MPa



≧71MPa



≧9.9GPa



≧3.6MPa，混凝土破坏



0.02％



≧40分钟
