设备基础灌浆选C50高强无收缩灌浆料，核心解决的是设备运行中的沉降和震动问题。这种材料通过微膨胀特性补偿塑性收缩，确保设备底座与基础100%接触，24小时内抗压强度就能达到30MPa以上，满足重型设备快速安装投产的需求。

C50高强无收缩灌浆料的强度与性能指标

依据GB/T 50448-2015《水泥基灌浆材料应用技术规范》Ⅲ类标准，C50高强无收缩灌浆料的28天抗压强度应不低于50MPa。实际操作中，1天抗压强度可达20-30MPa，3天可达40-50MPa，完全满足设备二次灌浆对早期强度的要求。

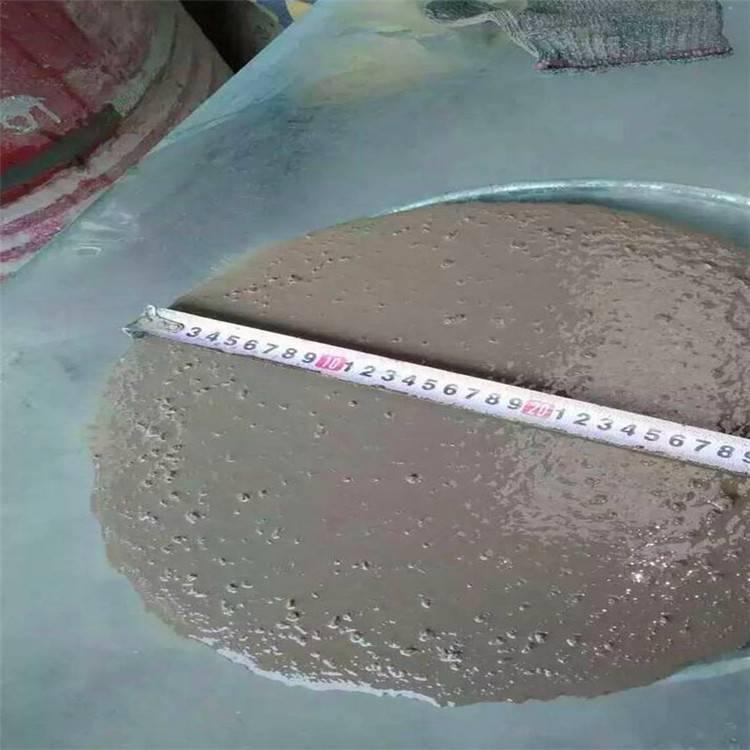

流动度是灌浆料的关键指标。初始流动度应≥300mm，30分钟流动度保留值≥260mm，确保浆料能依靠自重填充到设备底座与基础之间的所有空隙，包括螺栓孔和狭小缝隙。以某精密磨床安装为例，采用高位漏斗法灌浆，流动度保持在320mm以上，一次性灌满无死角。

膨胀率控制在0.02%-0.05%之间，这是保证设备底座与基础紧密接触的核心参数。膨胀率过大可能顶起设备，过小则无法补偿收缩。经第三方检测，符合GB/T 50448-2015标准的微膨胀要求，长期稳定性良好。

施工前的准备工作与基面处理

灌浆前24小时，必须将设备基础表面充分湿润，但灌浆前1小时要吸干所有积水。经验上来说，基面处理不到位是导致灌浆层空鼓、脱空的主要原因。用高压水枪或钢丝刷清除碎石、浮浆、油污和脱模剂，确保基面干净、粗糙、无明水。

支模高度应高出设备底座上表面至少50mm，模板接缝用密封条或玻璃胶封严。实际操作中，建议在模板内侧涂一层脱模剂，方便拆模且不损伤灌浆层。模板必须支设牢固，防止灌浆过程中发生位移或漏浆。

确定灌浆方式很关键。设备底座面积大、螺栓孔多时，优先采用自重法灌浆；对于狭长或深孔部位，用高位漏斗法或压力法灌浆。以某大型压缩机安装为例，采用压力法灌浆，注浆压力控制在0.2-0.5MPa，确保浆料充满每个角落。

搅拌与灌浆的操作要点

加水量控制在灌浆料重量的12%-14%，水温以5-40℃为宜。机械搅拌时间1-2分钟，搅拌机转速不低于600转/分钟。人工搅拌时，先加2/3的水搅拌2分钟，再加剩余水搅拌至均匀，总搅拌时间不超过5分钟，防止过度搅拌引入气泡。

灌浆应连续进行，从一侧或一端开始，利用浆料自重向另一侧或另一端推进，避免产生气泡和分层。灌浆过程中不得振捣，否则可能破坏浆料的微膨胀结构。以某桥梁支座灌浆为例，灌浆速度控制在每分钟10-15升，一气呵成。

冬季施工时，环境温度不得低于-10℃，但灌浆料本身温度应保持在5℃以上。可对拌合水加热至30-40℃，并采取保温措施，如覆盖岩棉被或电热毯。夏季施工时，水温不宜超过40℃，避免高温加速凝结导致流动度损失。

养护与质量验收标准

灌浆后24小时内不得振动设备，2小时后开始保湿养护。覆盖湿麻袋或塑料薄膜，养护时间不少于7天。冬季施工时，养护温度不低于5℃，防止冻害。以某精密机床安装为例，养护期间每天洒水3-4次，保持表面湿润。

强度验收按GB/T 50448-2015执行，现场留置试块，同条件养护。1天抗压强度不低于20MPa，3天不低于40MPa，28天不低于50MPa。流动度检测按标准方法，初始流动度≥300mm，30分钟保留值≥260mm。

膨胀率检测采用千分表法，24小时膨胀率控制在0.02%-0.05%。外观检查要求灌浆层表面平整、无裂纹、无蜂窝麻面。用0.5kg小锤敲击，声音清脆说明密实，声音沉闷则可能存在空鼓。空鼓面积超过5%需返工处理。

常见问题与处理措施

灌浆后出现表面裂纹，通常是因为养护不到位或环境风速过大。解决办法是立即覆盖塑料薄膜保湿，并在表面喷洒养护剂。如果裂纹较深，需凿除重灌。

流动度损失过快，可能是水温过高或搅拌时间过长。实际操作中，夏季施工时可用冰水降温，水温控制在20℃左右。搅拌时间严格控制在2分钟内，避免过度搅拌破坏浆料流变性能。

灌浆层与基础脱空，主要是基面未充分湿润或灌浆速度过快。处理方法是凿除脱空部分，重新进行基面处理并灌浆。以某设备基础加固为例，采用压力注浆法将环氧树脂灌入脱空区域，效果良好。
