设备基础或结构加固时，选错材料会导致二次返工。基础加固灌浆料的核心价值在于其高流动性和微膨胀特性，能有效填充设备底板与混凝土基础之间的空隙，确保荷载均匀传递。这类材料专为抢修工程和精密设备安装设计，施工后2小时即可达到20MPa以上强度，大幅缩短工期。

基础加固灌浆料到底解决什么问题

实际工程中，设备运行产生的振动和冲击力，会让基础与底板之间出现缝隙。普通混凝土收缩率在0.04%左右，无法填补这些细微空隙。基础加固灌浆料凭借其0.02%以下的微膨胀率，能主动填充间隙，形成紧密的承压面。

以某电厂汽轮机基础为例，设备重达120吨，运行时振幅超过0.05mm。使用普通混凝土灌浆后，三个月就出现松动。改用专用灌浆料后，28天抗压强度达到85MPa，动荷载测试通过，至今运行正常。

另一个常见场景是桥梁支座更换。支座垫石空间狭窄，普通混凝土无法浇筑密实。灌浆料流动性好，能自流平进入3-5mm的缝隙，且终凝后无收缩，保证支座受力均匀。

材料选型看准这三个关键参数

第一个参数是流动度。按照GB/T 50448-2015标准，基础加固灌浆料流动度应≥290mm。实际施工中，如果灌浆距离超过1米，建议选用流动度≥320mm的型号，确保远距离输送不堵塞。

第二个参数是膨胀率。规范要求竖向膨胀率在0.02%-0.05%之间。经验上来说，膨胀率低于0.01%时，材料无法补偿收缩；高于0.1%则可能顶坏设备底板。我曾见过一个项目因膨胀率超标，导致设备底座变形，不得不返工。

第三个参数是强度发展速度。抢修工程要求2小时强度≥20MPa，24小时≥40MPa。常规工程则关注28天强度，一般在60-80MPa之间。温度低于5℃时，必须选用低温型灌浆料，否则强度发展会延迟48小时以上。

施工步骤里最容易出错的三个细节

第一步是基础处理。很多施工队只简单清扫灰尘，忽略了凿毛。混凝土表面必须凿出麻面，深度3-5mm，并用高压水枪冲洗干净。油污要用10%盐酸溶液清洗，再用清水冲净。这一点做不好，再好的材料也粘不牢。

第二步是支模。模板必须用钢模或高强度木模，接缝处用玻璃胶密封。实际操作中，灌浆料流动性好，稍微有缝隙就会漏浆。建议在模板外侧贴一层胶带，灌浆前先用水试漏。

第三步是养护。灌浆完成后，立即用湿草帘或塑料薄膜覆盖。环境温度20℃时，养护时间不少于7天；温度低于10℃时，延长至14天。有个项目为了赶工期，只养护了3天就加载，结果出现裂缝，最后花了两倍时间修补。

温度变化对施工质量的影响有多大

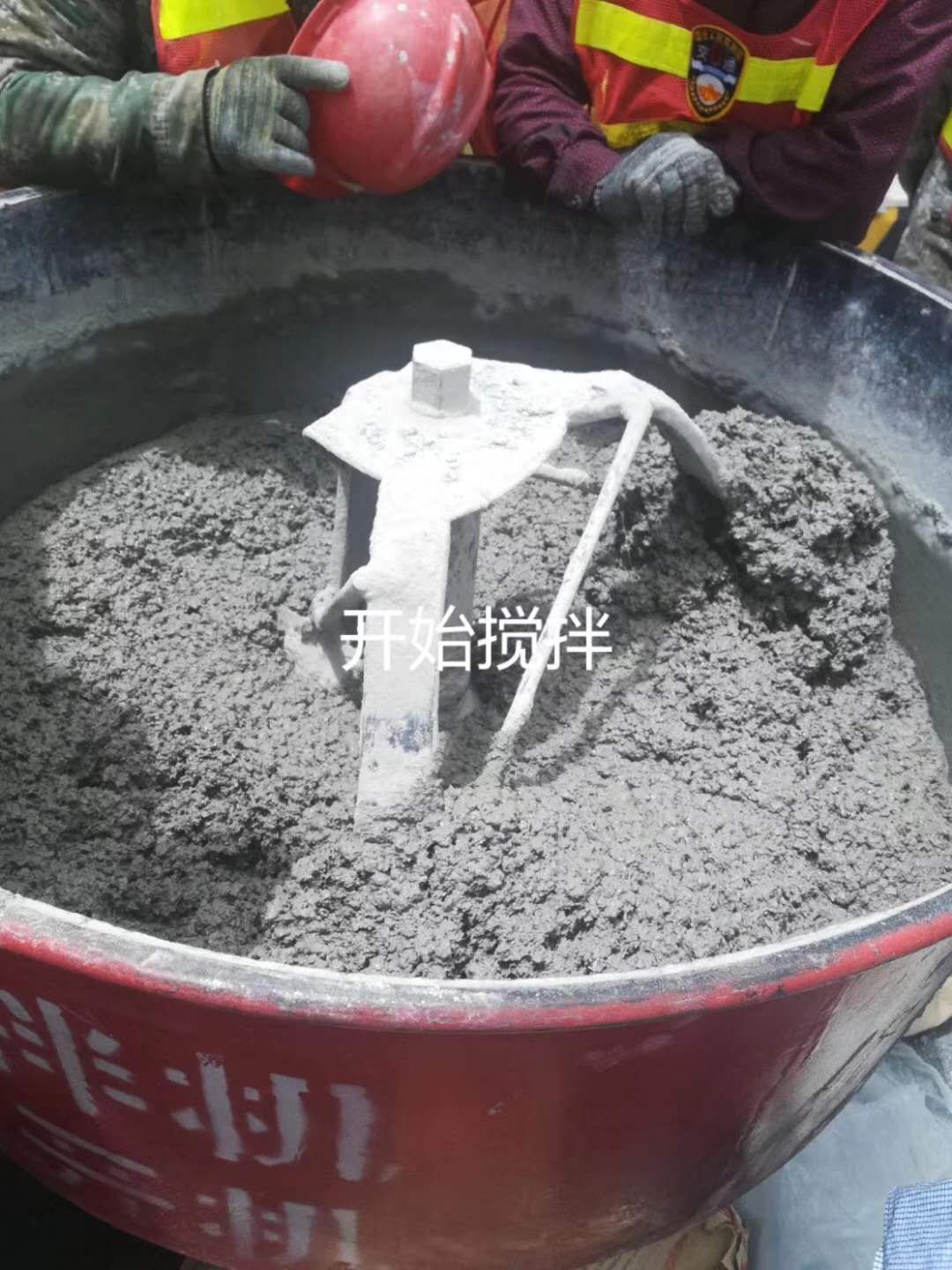

夏季施工时，环境温度超过35℃，灌浆料的水化反应会加速，流动度损失很快。从搅拌到灌浆完成，必须在20分钟内结束。建议用冰水搅拌，将料温控制在25℃以下。同时，模板和基础表面要喷水降温，避免水分蒸发过快。

冬季施工最怕冻害。当气温低于0℃时，灌浆料中的自由水结冰，体积膨胀9%，导致强度损失30%以上。必须使用热水搅拌，水温控制在40-60℃。灌浆后立即覆盖保温被，环境温度保持在5℃以上至少72小时。

以某北方桥梁支座灌浆项目为例，11月份施工，夜间气温降到-5℃。我们采用了暖棚法，内部用电暖器升温，同时掺入防冻剂。7天强度检测结果达到设计值的95%，比预期还好。

一个实际案例：某化工厂压缩机基础加固

这个项目我印象很深。压缩机重85吨，运行时振动频率50Hz，基础出现不均匀沉降，底板与基础之间有8mm的空隙。原计划用环氧树脂修补，但成本太高且施工周期长。

我们改用高强灌浆料方案。先对基础进行钻孔植筋，增加抗剪能力。然后凿毛、清洗、支模，灌浆料流动度控制在300mm，24小时强度达到45MPa。灌浆后3天进行动载测试，振动幅度从0.12mm降到0.03mm。

这个案例说明，选对材料比盲目追求高价方案更重要。灌浆料的成本只有环氧树脂的1/5，但效果完全满足要求。关键是施工前要做足准备，每个细节都按规范来。
