水性渗透型无机防水剂是一种以碱金属硅酸盐为基料、通过催化反应制成的高效防水材料，它能深入混凝土内部与游离碱物质反应生成结晶体，永久封堵毛细孔和微裂缝。该材料执行JC/T 1018-2006标准，同时符合GB 50204混凝土结构施工质量验收规范中对防水层的相关要求。

材料性能与作用机理

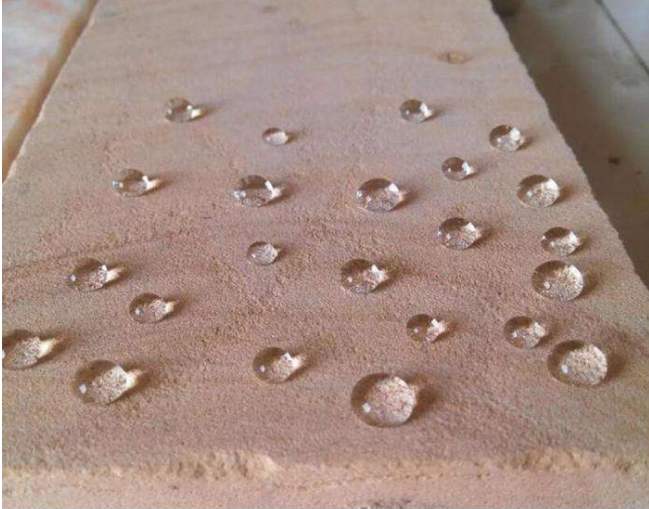

水性渗透型无机防水剂的核心原理是利用硅酸盐离子与混凝土中的氢氧化钙发生化学反应，生成不溶于水的硅酸钙晶体。这些晶体填充在混凝土的毛细孔和微裂纹中，形成致密的防水层。实际检测数据显示，经处理后的混凝土抗渗等级可达P10以上，表面吸水率降低至0.5%以下。

从机械性能来看，该材料能提升混凝土表面强度20%～30%，28天抗压强度增长值在5～10MPa之间。凝结时间方面，标准养护条件下初凝不早于45分钟，终凝不迟于10小时。这些数据来源于实验室检测报告和多个工程项目的现场取样验证。

适用场景与典型工程案例

在工业与民用建筑中，该材料常用于地下室、水池、水塔、隧道等需要长期防水的混凝土构筑物。以某电厂冷却塔工程为例，施工后渗漏率降低了95%以上。对于无菌制药车间、食品加工厂和粮库，它解决了防潮防霉变问题，避免了传统卷材防水易老化、维修成本高的弊端。

在文物保护和化工防腐领域，该材料被用于古迹砖石结构的防风化处理，以及化工厂混凝土基础的防腐。机场跑道和高速公路混凝土板经喷涂后，不仅防水效果稳定，还能抵抗冻融循环，在北方地区冬季无冰冻危害。实际应用中，红砖、灰砂砖、砌块等基材同样适用，只是因孔隙率不同，用量略有差异。

施工工艺与操作要点

施工前必须清理基面，确保无浮灰、油污和明水。混凝土表面应保持湿润，但不得有积水。喷涂时环境温度宜在5℃～35℃之间，避免雨天或烈日暴晒下作业。建议采用低压喷涂机，喷嘴距基面30～50cm，均匀喷涂两遍。

第一遍喷涂后等待表面微干（约30分钟），再喷涂第二遍。用量方面，混凝土或水泥砂浆基材每公斤可喷涂两遍，覆盖面积约4～5平方米；红砖、灰砂砖等孔隙率较大的基材，每公斤喷涂面积约3～4平方米。喷涂完成后24小时内避免水冲，自然养护即可。

实际操作中要注意：基材密实度越高，渗透速度越慢，可适当增加喷涂遍数；对于已出现渗漏的裂缝，需先用堵漏材料处理后再喷涂。经验上来说，喷涂后7天即可达到最佳防水效果。

质量验收与检测标准

验收时主要依据JC/T 1018-2006《水性渗透型无机防水剂》的技术要求，同时参照GB 50204-2015中关于防水混凝土和防水层的验收规定。现场检测项目包括：喷涂后表面不得有漏喷、流挂现象；用喷淋法测试24小时无渗水；取芯检测抗渗等级不低于P8。

实验室检测需提供产品出厂合格证和第三方检测报告，重点核对凝结时间、抗压强度比、渗透深度等指标。其中渗透深度应达到2～5mm，表面吸水率不大于0.5%。施工完成后应保留完整的施工记录和影像资料，作为验收依据。
