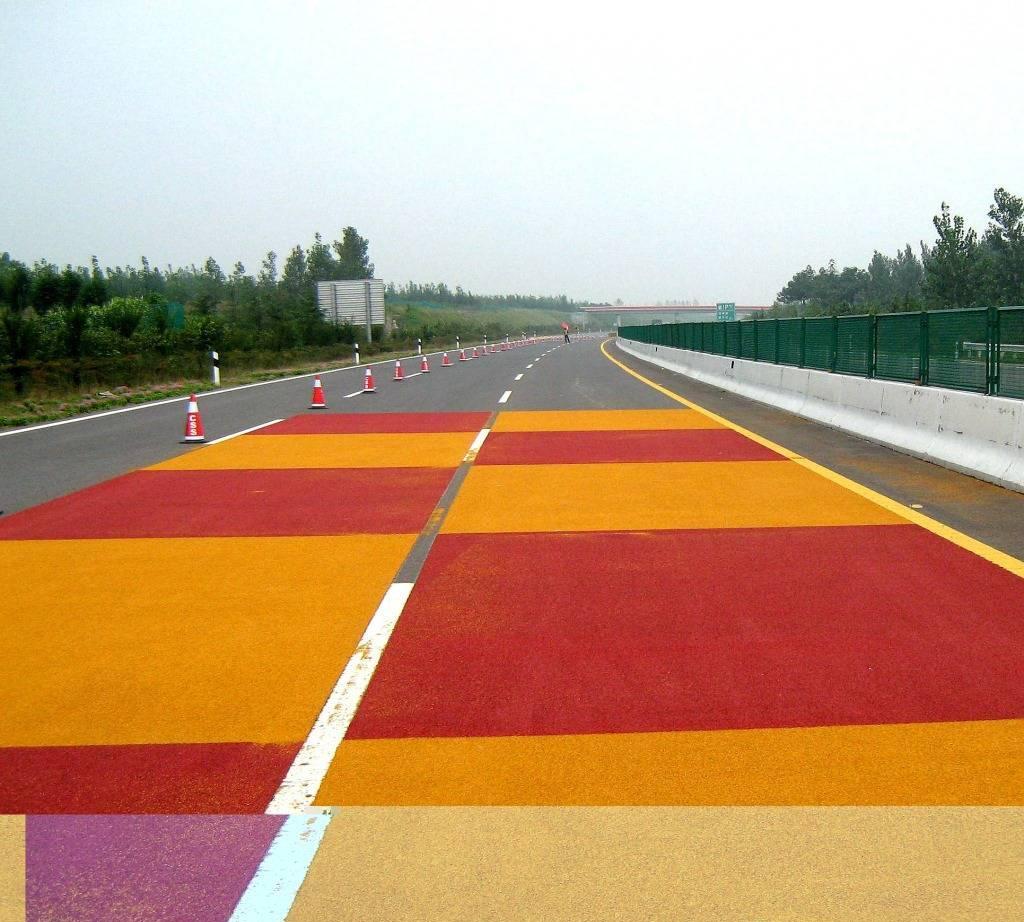

彩色防滑路面粘合剂，也叫双组份聚氨酯胶粘剂，是铺设彩色防滑路面、机场跑道、船舶甲板的核心材料。它通过将防滑骨料牢固粘接在基面上，形成耐磨、抗老化的表面层，解决传统路面湿滑、易褪色、寿命短的问题。

材料性能与适用场景

彩色防滑路面粘合剂由A、B两组份按3:1（重量比）混合反应而成，属于无溶剂型聚氨酯体系。固化后拉伸强度≥12 MPa，断裂伸长率≥40%，邵氏硬度（D）在55-65之间，完全满足GB/T 50448-2015中对高韧性材料的强度要求。

这类材料尤其适合重载和特殊环境：机场跑道要求抗冲击、耐高温（-40℃至80℃），船舶甲板要求耐海水、耐油污，而城市彩色公交车道、自行车道则需要防滑值（BPN）≥70。实际操作中，我们常推荐在工业厂房地坪、物流仓库坡道使用，能有效降低车辆打滑风险。

以某机场联络道改造工程为例，使用该粘合剂配合3-5mm陶瓷骨料后，摩擦系数从0.35提升至0.65，且经过三个雨季未出现脱层或褪色。

施工前基面处理要点

基面处理是决定粘接强度的关键。混凝土基面必须清除浮浆、油污，用打磨机或抛丸设备处理至露出均匀的粗骨料，表面拉拔强度应≥1.5 MPa（按JGJ 145-2013附录A检测）。钢板基面需除锈至Sa2.5级（近白级），粗糙度达到Rz 50-100μm。

基面含水率必须≤4%，环境温度控制在10℃-35℃，相对湿度≤75%。经验上来说，用塑料薄膜覆盖基面2小时后，膜下无冷凝水才算合格。如果基面潮湿，粘合剂与底材的粘接强度会下降30%-50%，后期容易出现起皮。

配料与搅拌操作规范

先称量A组份，用电动搅拌器以300-500转/分钟搅拌30秒，再将B组份缓慢倒入，继续搅拌1-2分钟至颜色均匀、无丝状物。搅拌时间过长（超过3分钟）会带入气泡，影响密实度。搅拌完成后，材料适用期（可操作时间）为30分钟（25℃条件下），气温升高时适用期会缩短。

如果发现混合物粘度过大，可添加不超过总重5%的120#溶剂油调节，但必须搅拌均匀。严禁使用甲苯、二甲苯等强溶剂，会破坏聚氨酯交联反应。

喷涂与骨料撒布工艺

将混合好的粘合剂倒在基面上，用齿形刮板或专用喷涂设备均匀摊铺，厚度控制在1.5-2.0 mm。刮涂后立即撒布防滑骨料（常用粒径1-3mm的陶瓷颗粒或金刚砂），撒布量以完全覆盖胶层、无露底为准，一般每平方米用骨料3-5 kg。

实际操作中，建议两人一组交叉作业：一人刮胶，一人紧跟撒骨料，从里向外逐步退出，避免踩踏未固化区域。相邻区域如需不同颜色骨料，在分界处贴美纹纸隔离，待粘合剂初凝（约1小时）后撕除。

养护时间与质量验收

施工完成后需静置养护3-4小时，期间禁止人员进入。24小时后达到使用强度，但完全固化需要7天（25℃）。养护期间避免水淋、油污，气温低于10℃时固化时间延长50%。

验收时主要检查：粘接强度（拉拔法检测≥2.0 MPa）、防滑值（摆式仪测BPN≥70）、厚度均匀性（用测厚仪抽查，允许偏差±0.2 mm）。参照GB 50204-2015附录C的方法，每100㎡取3个检测点，所有数据需存档。

常见问题与处理措施

如果出现粘接不牢，通常是基面处理不到位或含水率超标，需铲除重做。如果表面出现气泡，可能是搅拌带入空气或基面有潮气，应在搅拌后静置1-2分钟消泡再施工。如果材料在桶内固化，说明配比错误或适用期已过，严禁加水稀释使用。

施工过程中必须保持通风，禁止明火。操作人员应佩戴防护手套和护目镜，避免材料接触皮肤。如果材料溅入眼睛，立即用大量清水冲洗并就医。
