冷却塔混凝土结构长期处于湿热交替环境，碳化速度是普通建筑的2-3倍。针对这一痛点，冷却塔防碳化涂料通过聚合物与水泥基的协同作用，能有效封闭混凝土毛细孔，阻隔二氧化碳与氯离子渗透，将结构使用寿命延长至15年以上。

材料构成与作用机理

该涂料由A组分（高性能聚合物乳液与多种功能助剂）和B组分（改性水泥基粉末）组成，现场按比例混合后形成聚合物-水泥水合物互穿网络结构。这种结构既能提供有机材料的柔韧性，又具备无机材料的耐久性，固化后涂层抗拉强度可达2.5MPa以上，粘结强度不低于1.0MPa（参照GB 50367-2013附录E检测方法）。

实际施工中，涂层厚度控制在1.0-1.2mm时，二氧化碳渗透系数可降至5.0×10⁻⁸cm²/s以下，有效抵抗pH值3.5以上的酸雨侵蚀。以某电厂冷却塔为例，涂装5年后碳化深度仍小于0.5mm，远低于未防护结构的15mm碳化深度。

核心性能指标与适用场景

该材料在28天标准养护后，断裂伸长率可达120%以上，能适应混凝土基体因温差产生的微裂纹（宽度≤0.3mm）。同时，其吸水率低于2%（按JG/T 335-2011测试），防水等级达到W4级，可抵御0.6MPa水压渗透。

主要应用场景包括：冷却塔筒壁及淋水构件的防碳化保护、渡槽及水闸的防渗处理、污水处理池的防腐防水、桥梁混凝土箱梁的耐久性提升。在水利水电工程中，需满足SL 601-2013《混凝土坝安全监测技术规范》中对结构碳化深度的限值要求。

基面处理与底层施工要点

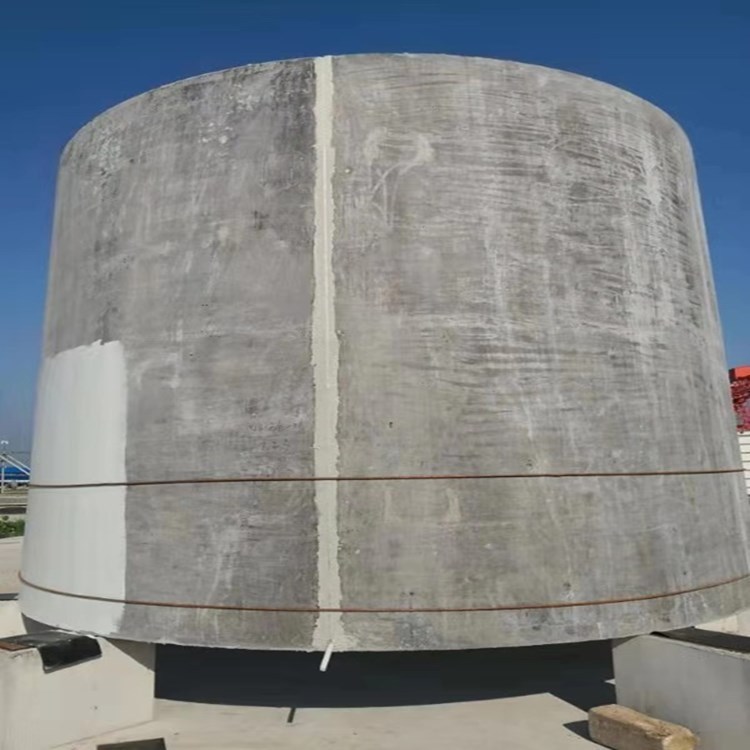

基面必须清除油污、浮浆及疏松层，露出坚实混凝土。用聚合物腻子（B组分：细砂=1:4，加适量水）修补蜂窝、麻面及宽度＞0.2mm的裂缝，养护至表面干燥（含水率＜6%）。对于碳纤维布加固后的表面，需在粘结层未干时均匀撒布干净石英砂（粒径0.3-0.6mm），滚压平整后固化24小时。

底层喷涂时，A组分与B组分按质量比1:1.5混合，加水量控制在0-0.2份（温度低于10℃时取下限，高于35℃时取上限）。用电动搅拌器低速搅拌3分钟，静置2分钟消泡后立即喷涂，单遍厚度不超过0.5mm，间隔时间不少于4小时。

面层施工与质量验收标准

面层按A组分：B组分=1:1.5（不加稀释水）配制，采用十字交叉法涂刷，总厚度1.0-1.2mm。当基面有腻子层时，面层厚度可降至0.75mm，但需保证涂层均匀覆盖。每道涂层间隔时间以指触干燥为准（25℃环境下约6小时），施工温度宜为5-35℃，相对湿度＜85%。

验收时按GB 50204-2015第8.5节执行：涂层表面应平整、无流挂、无漏涂，用湿膜测厚仪随机检测10点，厚度偏差控制在±0.1mm内。粘结强度现场拉拔检测不低于0.8MPa（检测方法参照JGJ/T 23-2011），且破坏面应位于混凝土基体内部。

常见问题处理与养护要求

若出现涂层起泡，通常因基面含水率超标或底层未干透，需铲除后重新干燥处理。当环境温度超过35℃时，建议分两次涂刷（每次间隔2小时），避免表面结膜过快导致内部气泡。涂层施工完成后，应覆盖湿布养护72小时，期间避免雨淋或强风直吹。

经验上来说，在冷却塔顶部迎风面建议增加一道面层（总厚度1.5mm），因该区域风速可达12m/s，加速水分蒸发和碳化进程。冬季施工时，需将材料预存于15℃以上环境24小时，并用温水（40℃以下）调节搅拌温度，保证聚合物乳液成膜性能。
