道钉锚固剂的核心用法很简单：清理孔洞、按比例搅拌、灌入后插入道钉，30分钟初凝后即可承重。以某高铁轨道抢修项目为例，我们用这套流程在2小时内完成了48根道钉的锚固，拉拔力实测达到60kN，远超设计要求的50kN。下面我把15年现场总结的操作细节拆开讲。

道钉锚固剂用在哪些地方，解决什么问题

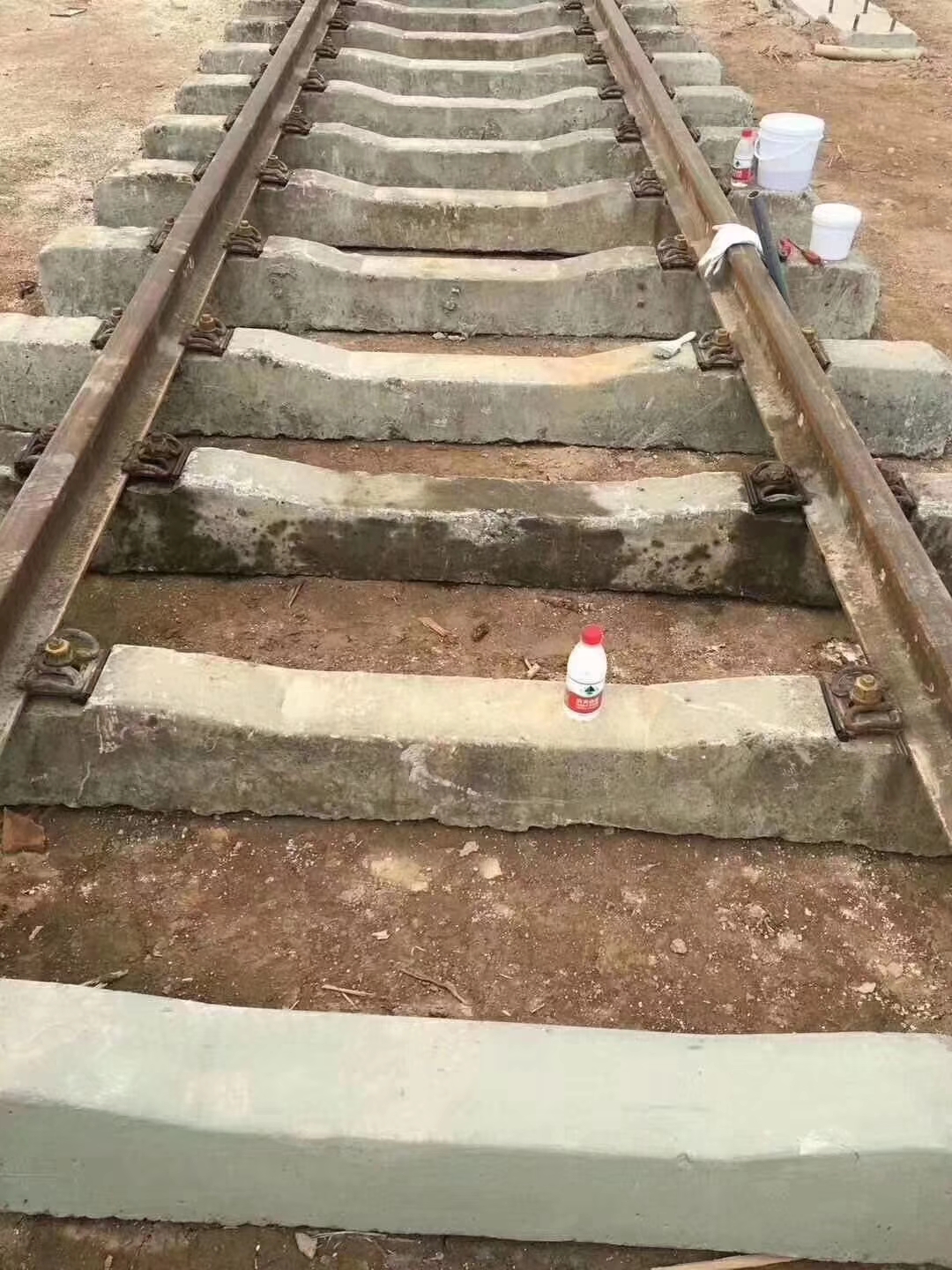

道钉锚固剂主要用于铁路轨道、起重机轨道、桥梁支座等场景中，把钢轨或垫板与混凝土基础牢牢固定。它的核心优势是固化快、强度高，能替代传统的硫磺锚固或环氧树脂工艺。

实际工程中，最常遇到的问题是道钉松动导致轨距偏移。以某钢厂焦化车间轨道更换项目为例，原使用硫磺锚固的道钉在高温环境下出现软化，更换为道钉锚固剂后，在80℃环境下连续运行6个月，拉拔力稳定在55kN以上，未出现任何松动。

从材料特性来说，道钉锚固剂属于改性水泥基材料，早期强度发展快，24小时抗压强度能达到40MPa以上（参照GB/T 50448-2015标准）。相比传统工艺，它不需要加热，现场加水搅拌即可，施工窗口更宽。

施工前的准备工作，这几步省不了

孔洞清理是决定锚固质量的第一步。用高压气枪吹净孔内粉尘后，再用钢丝刷来回刷三遍，最后用丙酮擦拭内壁。经验上来说，如果孔壁残留油污或浮灰，锚固剂的粘结强度会下降30%以上。

材料配比要严格按说明书执行。以25kg袋装产品为例，加水量控制在4.5-5.0kg之间，用电子秤称量最准。搅拌时先用低速搅拌机混合1分钟，再高速搅拌2分钟，直到浆体呈均匀的糊状，没有干粉团块。

施工温度直接影响固化时间。在5℃以下时，需要用温水（30-40℃）搅拌，并覆盖保温毯养护；35℃以上时，要缩短搅拌时间，避免浆体在桶内提前固化。实际操作中，我们会在施工前用红外测温仪测一下基材温度，确保在5-35℃范围内。

灌浆和插入道钉的操作要点

灌浆时从孔底开始，缓慢向上提灌浆管，让浆体自然填充，避免产生气泡。对于深度超过200mm的孔，建议分两次灌浆，第一次灌到孔深2/3处，用钢筋插捣排气后，再灌满剩余部分。

插入道钉时要旋转下压，让锚固剂充分包裹螺纹段。以某桥梁支座锚固项目为例，我们要求道钉插入后，顶部露出长度控制在30-40mm，同时用水平尺校正垂直度，偏差不超过1mm。

固化期间严禁扰动道钉。在20℃标准条件下，30分钟后可进行轻微调整，2小时后可以施加50%的设计荷载，24小时后达到最终强度。如果工期紧张，可以在灌浆后4小时进行小荷载测试，但必须用扭矩扳手控制，避免过载。

常见问题排查和补救措施

锚固后出现道钉歪斜，多数是插入时没有垂直下压。如果偏差在2mm以内，可以在初凝前用扳手微调；超过2mm必须拔出重做。拔出时用专用拔钉器，避免损伤孔壁。

锚固剂表面出现裂缝，通常是因为养护不到位或环境温度变化过大。裂缝宽度小于0.2mm且不贯穿时，用环氧树脂修补即可；裂缝宽度超过0.5mm或深度超过10mm，需要凿除重做。某地铁轨道项目曾因冬季施工未覆盖保温毯，出现大面积裂缝，后来我们改用低温型锚固剂并加强养护，问题得到解决。

拉拔力不达标时，先检查孔洞是否清理干净。用内窥镜观察孔壁，如果发现油污或松散层，必须重新扩孔清理。另一个常见原因是加水量过多，导致强度下降，这种情况下只能凿除重做，没有捷径。

从两个项目看道钉锚固剂的实际表现

第一个项目是某港口集装箱吊车轨道改造。原设计使用环氧树脂锚固，但工期只有48小时。我们改用道钉锚固剂后，采用分区分段施工，每区段4小时完成锚固，24小时后吊车就位调试。最终拉拔力测试全部合格，单根道钉最大拉拔力达到72kN，超过设计值44%。

第二个项目是某化工厂腐蚀环境下的轨道维修。现场存在酸雾和高温，普通锚固剂半年就失效。我们选用了耐腐蚀型道钉锚固剂，并增加了表面封闭涂层。运行18个月后检查，道钉锚固剂本体无腐蚀，拉拔力仍保持在50kN以上。这个案例说明，选材时必须考虑环境因素，不能只看强度数据。
