桥梁支座更换或设备基础二次灌浆时，最怕的就是新老混凝土界面粘结力不够。很多人问锚固植筋胶到底能不能扛住动荷载，答案很明确：只要选对符合GB/T 50728-2011标准的改性环氧类产品，设计锚固深度达到15d（d为钢筋直径），拉拔力完全可以满足设计要求。这篇内容就围绕锚固植筋胶在加固改造中的实际应用，把选材、施工和验收的关键点说透。

锚固植筋胶是什么，跟普通结构胶有啥区别

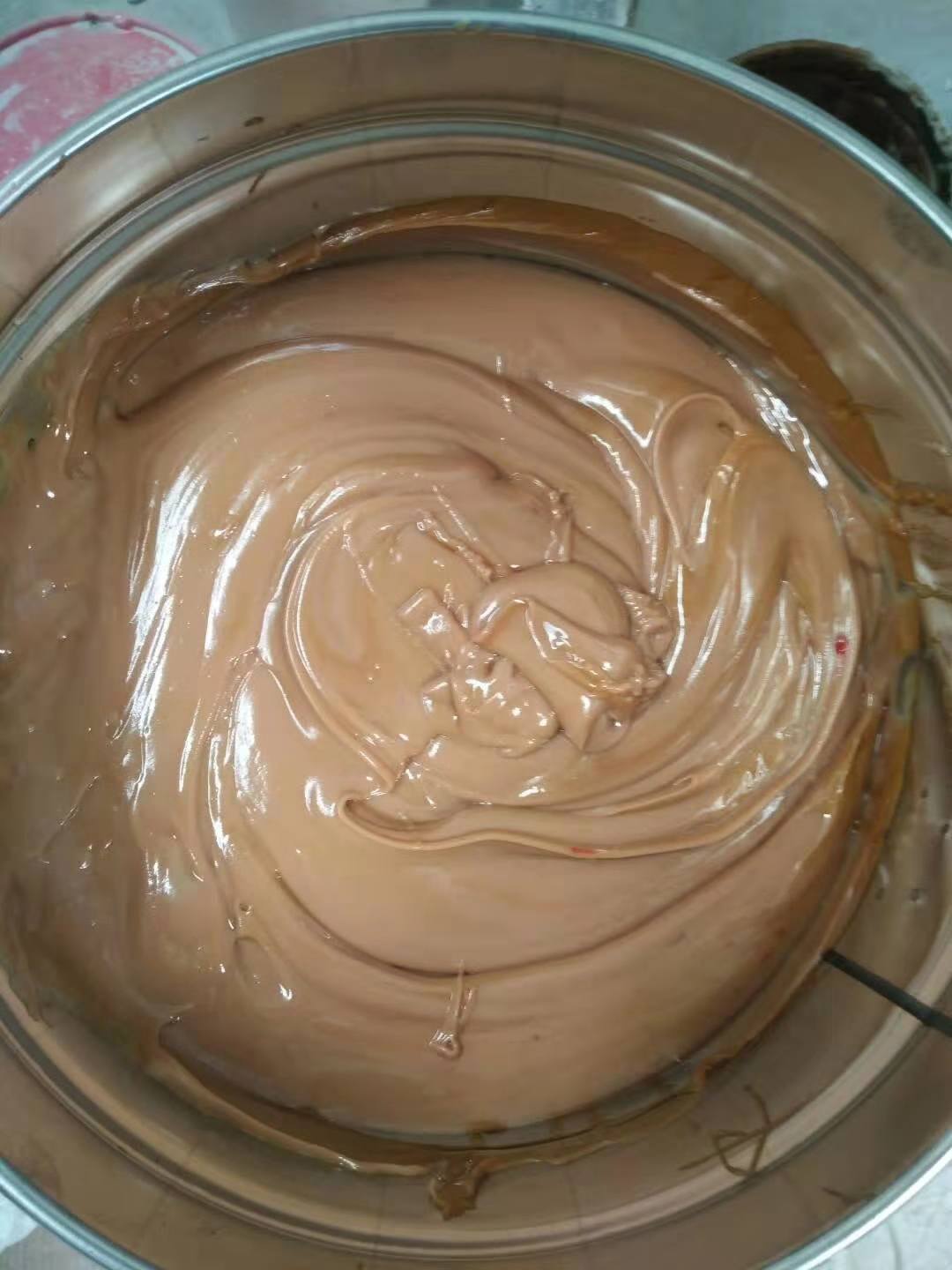

锚固植筋胶是专门用于钢筋混凝土结构后植钢筋的粘结材料，核心功能是把钢筋“种”进既有混凝土里，形成整体受力。它跟普通结构胶最大的不同在于：植筋胶必须承受钢筋拉拔产生的剪切力，同时要适应钻孔内潮湿或带水环境。

以改性环氧树脂类为例，其钢-钢拉伸抗剪强度标准值能达到16MPa以上，而普通修补用结构胶通常只有8-10MPa。实际操作中，如果错把粘钢胶当成植筋胶用，拉拔试验往往在锚固深度不足时就出现脆性破坏，这个坑很多新手施工队踩过。

从规范角度看，GB/T 50448-2015《混凝土结构加固设计规范》明确要求：植筋胶必须通过耐湿热老化和长期应力作用下的蠕变性能检验。这也是为什么正规项目上，监理会要求查看型式检验报告中的“约束拉拔条件下蠕变”数据。

为什么说基材状态比胶水本身更关键

干了十五年现场，我见过最典型的失败案例是：胶水强度达标，但钻孔粉尘没吹干净，结果拉拔值只有设计值的60%。植筋胶的粘结力再强，如果基材孔壁被粉尘或油污隔开，界面破坏就不可避免。

按照JGJ 145-2013《混凝土结构后锚固技术规程》的要求，清孔必须做到“三刷三吹”——先用毛刷反复刷孔壁，再用高压气枪吹净，循环三次。经验上来说，如果钻孔后孔壁温度超过35℃（比如夏季高温天），建议先用丙酮擦拭一次，再开始清孔流程，因为高温下粉尘静电吸附力会增大。

另外，基材混凝土的强度等级直接影响锚固效果。C25以下的混凝土，植筋时容易发生锥体破坏——钢筋没拔出来，混凝土先被拉碎了。这时候单纯提高胶水强度没用，必须增加锚固深度或采用扩孔工艺。

施工温度怎么控制，养护时间如何定

不同化学体系的植筋胶对温度敏感度差别很大。改性环氧类在5℃-40℃范围内能正常固化，但低于5℃时固化速度会明显变慢，养护时间需要延长1.5倍。有一次冬季抢修某立交桥伸缩缝，现场温度只有2℃，我们按厂家要求把养护时间从24小时延长到48小时，拉拔试验才合格。

养护期的环境湿度同样不能忽视。当相对湿度超过85%时，环氧树脂表面可能出现“发白”现象，这是因为水分阻碍了交联反应。实际操作中，如果遇到连续阴雨天，建议在植筋孔周围用碘钨灯加热至30℃左右，持续烘烤4小时再注胶。

从强度发展规律看，25℃标准养护条件下，24小时后抗拉强度能达到设计值的80%，72小时后基本达到100%。但如果是承重结构的主筋，建议按7天养护期来控制，这个时间节点上的蠕变数据更稳定。

锚固深度和间距怎么算，才符合规范

锚固深度不是拍脑袋定的。根据GB 50010-2010《混凝土结构设计规范》，受拉钢筋的基本锚固长度la=α·(fy/ft)·d，其中α取0.14（带肋钢筋），fy是钢筋抗拉强度设计值，ft是混凝土轴心抗拉强度设计值。举个例子，HRB400钢筋植入C30混凝土，算出来基本锚固深度大约是22d。

但实际工程中，考虑到钻孔偏差和混凝土保护层厚度，很多项目按“15d+100mm”来执行，这属于经验做法，只适用于非抗震或低烈度抗震区。如果是抗震等级为一级的结构，锚固深度必须取到25d以上，且植筋间距不能小于5d，边距不能小于3d。

间距控制不好，最直接的后果是群锚效应——相邻植筋的应力区重叠，导致整体承载力下降。以某地下车库梁底植筋为例，设计间距150mm，现场实际只有110mm，拉拔时中间两根钢筋同时滑移，最后只能返工补孔。

一个桥梁支座更换项目的实战复盘

去年参与的一个高速桥梁顶升更换支座项目，需要在新浇筑的支座垫石上植筋连接限位装置。垫石混凝土强度C40，设计植筋直径25mm，深度380mm（约15d）。施工时遇到两个棘手问题：一是垫石表面有2mm厚浮浆层，二是钻孔时遇到预埋波纹管。

浮浆层不处理，植筋胶与基材的粘结强度会大打折扣。我们先用角磨机磨掉浮浆，露出新鲜骨料，再用高压水冲洗，等表面干燥后才开始钻孔。遇到波纹管时，通过调整植筋位置（偏移50mm），避开管道同时保证锚固深度不变，这个方案得到了设计确认。

最终拉拔试验做了三组：一组是标准养护7天后的破坏荷载，平均达到280kN（设计值250kN）；另一组是模拟夏季高温（40℃）固化后的数据，强度略有下降但仍在合格范围内。这个案例说明：再好的锚固植筋胶，也必须配合精细化的现场管理才能发挥真正价值。
