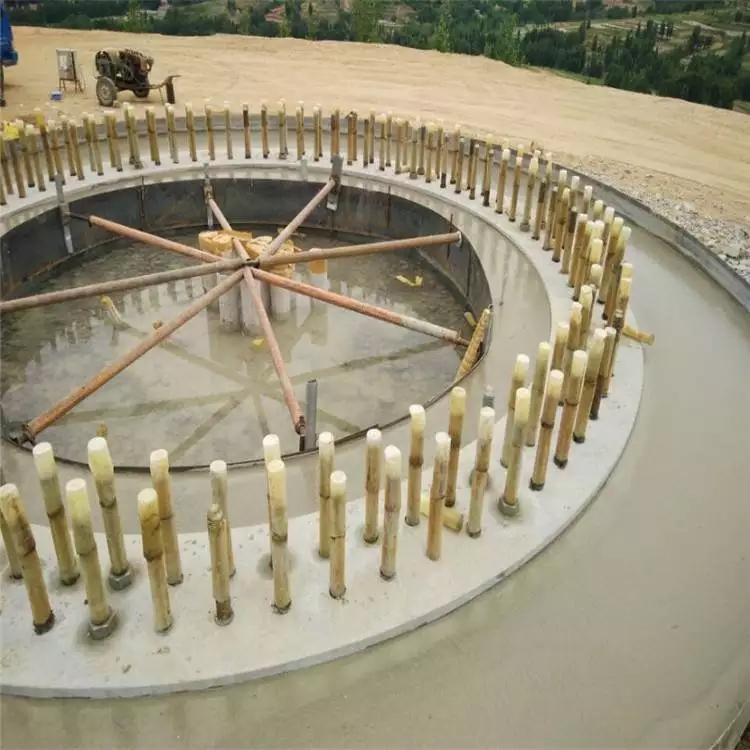

在重庆山区风电项目现场，塔筒基础与锚板的连接处最怕出现缝隙不密实的问题，这时候选对重庆风电灌浆材料就成了保证风机稳定运行的关键。作为在工地摸爬滚打十几年的材料工程师，我直接告诉您：风电灌浆料的核心指标是早期强度高、流动性好且零泌水，这直接决定了风机能否在72小时内完成二次灌浆并承受荷载。

风电灌浆料跟普通灌浆料到底差在哪

很多施工队习惯用普通支座灌浆料来干风电的活，结果吃了大亏。普通灌浆料的骨料粒径通常在4.75mm以上，而风电基础锚板灌浆的间隙往往只有10-15mm，粗骨料根本填不进去。

从材料设计上看，风电专用灌浆料要求最大骨料粒径不超过2.36mm，并且必须通过2小时流动度保持率测试。以某山区风场为例，现场温度8℃，普通料30分钟就发硬了，而风电料在同样条件下2小时流动度还能保持在280mm以上。

另一个关键差异是竖向膨胀率。GB/T 50448-2015规定灌浆料竖向膨胀率应为0.02%-0.5%，但风电基础要求更严——膨胀稳定时间必须控制在24小时内，否则后期收缩会导致螺栓预紧力损失。

重庆山区施工最头疼的三个问题

第一个问题是低温凝结。重庆冬季湿度大，夜间温度经常降到5℃以下，普通灌浆料在这种条件下强度发展极慢。实际操作中，我们要求材料在5℃环境下24小时抗压强度必须达到20MPa以上，这样才能保证拆模后不被冻坏。

第二个是运输距离带来的性能衰减。重庆风场多在武隆、奉节等偏远山区，材料从搅拌站到现场往往要跑3-4小时。有次在石柱县的项目，一批料到场后流动度从320mm降到了240mm，最后只能紧急调整水灰比才勉强灌进去。

第三个是锚板下方气泡排不出。风电基础的锚板面积大，灌浆时如果排气孔设计不合理，很容易在板底形成空腔。经验上来说，必须采用“低点进浆、高点排气”的压浆工艺，并且灌浆料本身的粘度要控制在30Pa·s以下才能自然排气。

现场配比和搅拌的硬指标

根据GB/T 50448-2015附录A的要求，灌浆料的水料比必须严格控制在0.12-0.14之间。但在重庆潮湿环境下，我建议取0.13的下限值，因为骨料表面吸附的水分会多消耗一部分拌合水。

搅拌设备必须用强制式搅拌机，转速不低于1000转/分。有个常见错误是用手电钻改装搅拌棒，转速根本达不到要求，结果料里全是未分散的粉团。正确的做法是先加80%的水搅拌2分钟，再补剩余20%的水继续搅拌1分钟。

流动度测试必须做两个时间点：刚搅拌完的初始流动度要≥320mm，30分钟后流动度应≥260mm。如果30分钟流动度低于240mm，这批料就不能用于大面积灌浆了。

养护阶段最容易忽视的细节

灌浆完成后的24小时是决定成败的关键期。重庆山区昼夜温差大，白天太阳晒着模板温度能到30℃，晚上又降到10℃以下，这种温度波动会让灌浆料表面产生微裂纹。

养护方法其实很简单：灌浆后立即覆盖湿麻袋，再盖一层塑料薄膜保温。有次在綦江的项目，工人图省事只盖了薄膜，结果表面失水太快，28天强度比正常养护低了8MPa。

拆模时间不能只看温度，还要看同条件试块的强度。按照规范要求，拆模时试块抗压强度必须达到设计值的70%以上。实际操作中，25℃环境下通常24小时可以拆模，但若遇到连续阴雨天，建议延长到36小时。

一个真实案例：奉节金凤山风电场

去年在奉节金凤山项目，遇到一个典型问题：风机基础锚板灌浆后第3天，发现有两台机组的锚板有轻微晃动。用塞尺一量，灌浆层与锚板之间有0.5mm的缝隙。

排查原因发现，这批灌浆料进场时温度只有4℃，工人直接用了，没有进行预热处理。低温导致材料早期膨胀率不足，拆模后锚板受螺栓预紧力作用把灌浆层压出了缝隙。

处理方案是把灌浆层凿掉重做，但工期不允许。最后我们采用环氧树脂低压注浆的方式把缝隙填满，再重新张拉螺栓。这个教训说明，在重庆冬季施工，材料进场温度必须控制在15℃以上，否则必须用温水拌合。

从那以后，我们要求所有风电灌浆料在搅拌前必须测量材料温度，低于10℃时要提前24小时把材料放在暖库中。这个措施看起来麻烦，但能避免后期返工造成的更大损失。
