装配式建筑用的座浆砂浆，核心作用是解决预制构件与现浇结构之间缝隙的填充与受力传递问题。这种材料不是普通水泥砂浆，而是经过级配优化的专用干混料，能确保梁、板、柱等预制构件在安装后达到设计承载力，同时避免因收缩或强度不足导致的二次开裂。

座浆砂浆在装配式建筑中到底干什么用

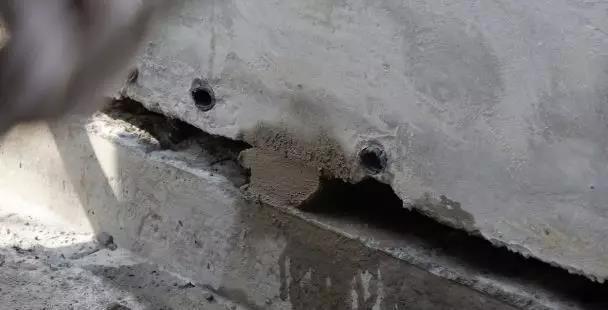

装配式建筑的连接节点，比如预制柱底、叠合梁端、预制楼梯支座，都需要座浆砂浆来完成“找平+承压”双重任务。它的核心功能是把构件底部的不规则缝隙填满，让上部荷载能均匀传递到下部结构上。

以某装配式住宅项目为例，预制柱安装时，柱底与基础之间会有10-30毫米的间隙。如果不用专用座浆料，直接用普通水泥砂浆，养护3天后的抗压强度往往只有15兆帕左右，而设计要求是40兆帕。座浆砂浆通过掺入高效减水剂和矿物掺合料，28天抗压强度能稳定达到50兆帕以上，同时收缩率控制在0.02%以内。

实际操作中，座浆砂浆还承担着“临时固定”的作用。构件吊装就位后，座浆料在30分钟内初凝，能提供足够的握裹力，防止构件在后续焊接或灌浆前发生位移。这个时间窗口对现场施工节奏很关键。

选择座浆砂浆时要盯住哪些技术参数

强度等级是第一个硬指标。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，座浆砂浆的抗压强度应不低于设计强度等级的1.2倍。对于装配式建筑常用的C40节点，座浆料28天强度至少要到48兆帕。经验上来说，实际工程中更推荐选用50-60兆帕的座浆料，留出安全余量。

流动度和膨胀率同样不能忽视。座浆砂浆的初始流动度应在260-300毫米之间，这样能保证在自重作用下填满10毫米以上的缝隙。膨胀率控制在0.02%-0.05%，既补偿了早期收缩，又不会因为过度膨胀撑裂构件边缘。某桥梁支座灌浆项目中，就因为用了膨胀率0.1%的座浆料，导致支座垫石出现细微裂纹，后来换成0.03%膨胀率的料才解决问题。

施工温度范围也是选型依据。常规座浆砂浆允许在5-35℃环境下施工，但冬季施工时建议选用低温型产品，能在-5℃条件下正常硬化，7天强度达到设计值的70%。夏季高温时则要选缓凝型，避免座浆料在搅拌桶里就提前凝固。

施工操作中容易踩的三个坑

第一个坑是基层处理不到位。预制构件底部和基础顶面必须凿毛、清理浮灰，并提前洒水湿润至饱和面干状态。有次在预制梁安装时，工人没做湿润处理，座浆砂浆水分被基层吸收，导致表面出现干裂，返工浪费了3天工期。

第二个坑是搅拌用水量控制不严。座浆砂浆是预拌干混料，包装上标明的用水量是经过计算的，实际加水时用电子秤称量最准。有些施工队凭感觉加水，水多了强度掉一半，水少了流动性差填不满缝隙。标准做法是：每袋25公斤干料加水4.5-5.0升，搅拌3分钟，静置2分钟后再使用。

第三个坑是养护时间不够。座浆砂浆终凝后必须覆盖湿布或喷涂养护剂，养护期至少7天。冬季还要加保温措施。某项目为了抢进度，座浆后24小时就上荷载，结果节点处出现压缩变形，后来不得不加固处理。

不同场景下的座浆砂浆选配方案

预制柱安装场景，建议选用早强型座浆砂浆。这类产品12小时抗压强度能达到20兆帕以上，能快速进行下一道工序。以某18层装配式住宅为例，标准层预制柱安装采用早强型座浆料，从吊装到完成座浆仅需4小时，比普通型节省了1天工期。

叠合梁板连接节点，推荐使用高流动性座浆砂浆。因为梁底缝隙通常只有5-15毫米，且钢筋密集，普通座浆料容易堵塞。高流动性座浆料的流动度能到320毫米，能顺利通过钢筋间隙。实际操作中，可以用灌浆料专用漏斗从一侧灌入，另一侧冒浆即表示填满。

预制楼梯支座位置，因为长期承受动荷载，建议选用高韧性座浆砂浆。这种材料通过掺入聚丙烯纤维，抗折强度能达到8兆帕以上，比普通座浆料高40%。在某学校装配式楼梯项目中，使用高韧性座浆料后，楼梯使用2年未出现任何松动或异响。

从现场故障案例看座浆砂浆的隐性要求

某商业综合体项目，预制外墙板安装后3个月，发现底部出现1-2毫米宽的裂缝。检查发现，问题出在座浆砂浆与外墙板的热膨胀系数不匹配。普通座浆砂浆的线膨胀系数约10×10⁻⁶/℃，而预制混凝土外墙板约8×10⁻⁶/℃，温差变化时产生应力导致脱粘。后来改用掺入适量膨胀剂和纤维的专用座浆料，问题才解决。

另一个案例是某装配式桥梁支座灌浆项目，施工时座浆砂浆出现泌水现象。原因是搅拌时间不足，干混料中的保水组分没有充分激活。后来要求搅拌时间从3分钟延长到5分钟，泌水率从5%降到1%以下，灌浆密实度明显提高。

这些案例说明，座浆砂浆的选择不能只看出厂报告，还要结合具体工程的环境温度、构件材质、荷载类型来综合判断。作为现场工程师，我通常建议施工队提前做小样试配，确认流动度、膨胀率和强度三项指标达标后再大面积施工。
