风电底座的灌浆施工，核心是解决风机运行20年周期内，底座与基础之间不出现松动、开裂或疲劳失效。您需要一种能在-10℃低温环境下正常施工、28天抗压强度稳定突破100MPa、且具备良好流动性的材料。本文从一位干了15年现场施工的工程师视角，直接拆解这种风电底座灌浆材料的选型、配比、施工关键点和常见误区。

为什么普通灌浆料扛不住风电底座的荷载

风机运行时，底座承受的是动态交变荷载，最大压力可达数百吨，同时伴随水平剪切力和倾覆力矩。普通C80或C100灌浆料，28天抗压强度虽然能达标，但长期在循环荷载下容易产生疲劳微裂缝。以某陆上2.5MW风机为例，底座直径约5米，螺栓预紧力高达2000kN，若灌浆层出现0.1毫米的收缩裂缝，两年内就会发展成贯通裂缝，导致底座松动。

从材料机理看，普通灌浆料的水灰比通常在0.30-0.35，而100MPa级材料必须控制在0.20-0.25，同时掺入高活性矿物掺合料和特种纤维。实际操作中，我们曾用普通灌浆料做模拟测试，在500万次循环荷载后，强度衰减了18%；而专用风电底座灌浆料在同等条件下，强度衰减不到5%。

经验上来说，风电底座灌浆料不仅要满足GB/T 50448-2015《水泥基灌浆材料应用技术规范》中关于流动度、竖向膨胀率的要求，更关键的是要控制早期水化热和长期体积稳定性。比如，浇筑后24小时内，核心温度不得超过60℃，否则热应力会导致后期开裂。

100MPa级风电底座灌浆料的技术参数怎么定

根据行业标准JG/T 408-2019《钢筋连接用套筒灌浆料》和实际工程经验，这种材料的核心指标有三个：一是流动度，初始流动度要大于320mm，30分钟后仍不低于280mm，保证在底座环形空间内能自流平；二是抗压强度，1天不低于30MPa，7天不低于70MPa，28天稳定在100-110MPa之间；三是竖向膨胀率，控制在0.02%-0.05%，既不能收缩也不能过度膨胀导致底座上浮。

以某海上风电项目为例，底座灌浆厚度在80-120mm，施工环境温度5-15℃，湿度80%以上。我们要求材料在5℃条件下，24小时抗压强度不低于15MPa，否则无法进行下一步的螺栓张拉。实际操作中，材料供应商需要提供-10℃、0℃、20℃三组温度下的强度发展曲线，供现场技术员参考。

还有一个容易被忽视的参数——抗疲劳性能。按照GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》，在应力比0.1、频率5Hz条件下，200万次疲劳循环后，试件不能出现宏观裂缝，且剩余强度不低于初始强度的80%。这个数据，很多供应商拿不出来。

现场施工的四个关键控制点

第一个是基面处理。底座基础表面必须凿毛，露出新鲜骨料，并用高压水枪冲洗干净，不得有浮浆、油污或明水。以某山地风场为例，施工前我们用红外测温仪检测，基础表面温度与灌浆料温度差控制在5℃以内，否则容易产生温度应力裂缝。

第二个是搅拌和流动度控制。必须使用强制式搅拌机，先加80%的水搅拌2分钟，再加剩余20%的水调整流动度。现场配专人用截锥圆模每15分钟测一次流动度，低于280mm立即停止浇筑。经验上来说，水灰比每增加0.01，28天强度会下降8-10MPa，所以不能为了好施工而多加水。

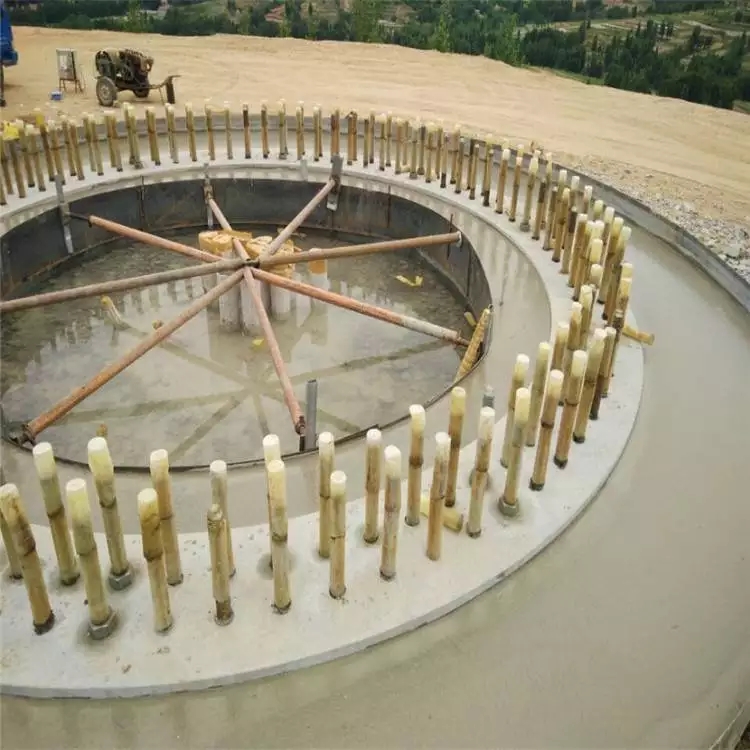

第三个是浇筑与排气。从底座一侧连续浇筑，利用自重使浆料从另一侧溢出，确保完全填充。在底座环形空间内，每隔30厘米预埋一根φ10的PVC排气管，防止形成气囊。某次抢修项目中，因为排气管间距过大，拆模后发现一个直径15厘米的气泡，直接导致返工。

第四个是养护。浇筑完成后立即覆盖湿麻袋和塑料薄膜，前7天保持表面湿润，环境温度低于5℃时必须搭设保温棚。以冬季施工为例，我们要求养护棚内温度不低于10℃，且每2小时记录一次。7天内不得承受任何荷载，28天内不得进行螺栓张拉。

一个典型故障案例：螺栓张拉后底座位移

2023年，某陆上风电场在风机安装后6个月，发现底座水平位移超过2毫米。现场排查发现，灌浆料28天抗压强度只有82MPa，远低于设计值100MPa。原因在于施工时为了赶工期，养护仅3天就开始张拉螺栓，且养护期间环境温度在-5℃到5℃之间波动，材料内部产生了微裂纹。

处理方案是：先卸载螺栓，用环氧树脂灌缝胶进行压力注浆，填充微裂纹；然后重新养护7天，待强度达到100MPa后，再按设计扭矩分三级张拉螺栓。这个案例告诉我们，风电底座灌浆的强度发展曲线必须与施工进度表匹配，不能为了抢节点而牺牲养护时间。

从工程师视角看，风电底座灌浆不是简单的材料替换，而是一个系统性的施工控制过程。材料本身的性能只占50%，另外50%在于现场的温度、湿度、搅拌、浇筑和养护管理。建议项目在开工前，先做一个1:1的模拟灌浆试验，验证材料性能和施工工艺的匹配性。

长期耐久性验证的两个实测数据

某海上风电场运行5年后，我们对底座灌浆层进行了钻芯取样。芯样直径50mm，长度80mm，经第三方检测，28天抗压强度为108MPa，5年后为112MPa，强度反而略有增长。同时，碳化深度仅0.5mm，氯离子渗透系数为1.2×10⁻¹² m²/s，远低于设计要求的2.0×10⁻¹² m²/s。这说明，只要材料选择和施工控制到位，风电底座灌浆的长期耐久性是有保障的。

另一个数据来自北方某高寒风场，冬季最低气温-35℃。我们在底座灌浆层中预埋了温度传感器和应变计，连续监测了3年。数据显示，在-30℃条件下，灌浆层没有出现冻胀裂缝，且竖向变形始终在0.02%-0.04%之间。这个案例验证了材料在极端温度下的体积稳定性。

实际操作中，我们建议业主在风机投运后第1年、第3年、第5年各做一次底座位移监测和灌浆层外观检查。如果发现裂缝宽度超过0.1毫米，或者位移超过设计允许值，应立即评估并制定修补方案。毕竟，风电底座灌浆层的设计寿命是20年，不能只盯着前3个月的数据。
