灌浆料用法看似简单，但实际操作中，很多人第一步就搞错了。高强无收缩灌浆料的核心用法，不是加水搅拌就行，而是要先确定流动度要求和灌浆方式。以某桥梁支座灌浆项目为例，施工队按普通砂浆加水，结果强度只达到C40，远远达不到GB/T 50448-2015中要求的C60标准。正确的灌浆料用法，必须根据设备基础或支座底部的间隙尺寸，选择自流平或压力灌浆方式，并严格控制水料比在12%-14%之间。

高强无收缩灌浆料是什么，它解决什么实际问题

高强无收缩灌浆料是一种专门用于设备基础、地脚螺栓锚固、钢结构柱脚灌浆的水泥基材料。它的核心特性是早期强度高、后期持续增长，且体积不收缩，能保证设备底座与基础混凝土之间紧密贴合。

实际施工中，普通混凝土浇筑后收缩，会导致设备运行时产生振动或位移。以某电厂汽轮机基础灌浆为例，使用普通砂浆后，28天强度仅达到50MPa，且出现2mm的收缩缝隙，导致设备重新找正。改用高强无收缩灌浆料后，1天强度达到30MPa，28天强度稳定在70MPa以上，实测收缩率小于0.02%。

这类材料主要依据GB/T 50448-2015《水泥基灌浆材料应用技术规范》进行分类，按流动度分为I类（自流平）和II类（高流态），按强度等级分为C40、C60、C80三个级别。选型时，先看设计图纸要求的强度等级，再看现场施工条件。

灌浆料用法的正确操作步骤，从搅拌到养护

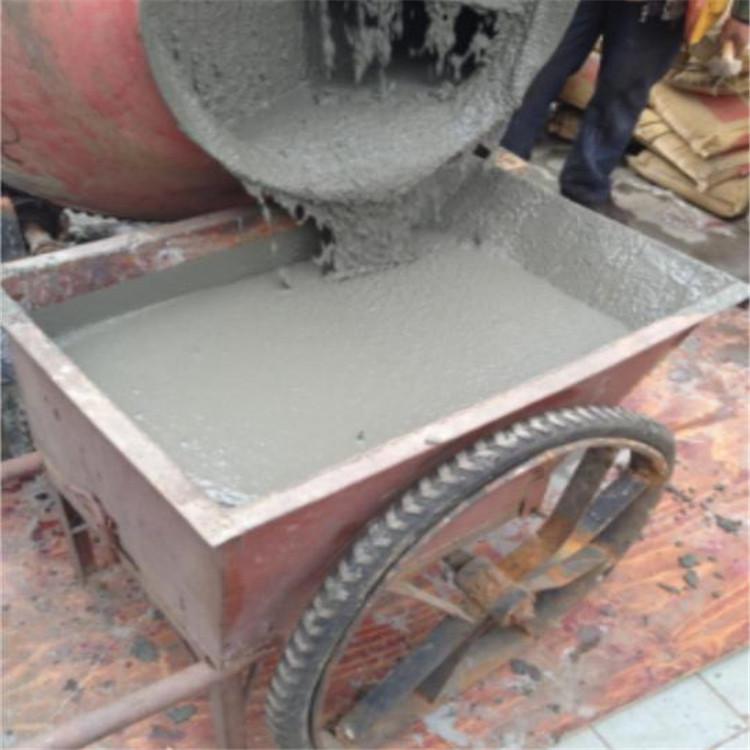

第一步是搅拌。用机械搅拌机，不要人工搅拌。按水料比12.5%-13.5%加水，先加80%的水搅拌2分钟，再加入剩余水搅拌1分钟。以某化工设备基础灌浆为例，施工队用人工搅拌，结果浆体出现气泡，28天强度比机械搅拌的低了12MPa。

第二步是灌浆。对于间隙小于50mm的支座，采用自流平方式，从一侧连续灌浆，让浆体自然流平，排出空气。对于间隙大于100mm的孔洞，采用压力灌浆，灌浆压力控制在0.2-0.5MPa。实际操作中，灌浆速度要快，避免分层，单次灌浆高度不超过1.5米。

第三步是养护。灌浆后2小时内，用湿布或塑料薄膜覆盖，防止水分蒸发。环境温度在5℃-35℃之间时，养护7天即可达到设计强度。冬季施工，若温度低于5℃，必须用热水搅拌，水温控制在30℃-40℃，并覆盖保温材料，养护时间延长至14天。

施工中常见的错误用法和规避方法

第一个错误是加水过多。有些施工队长为了好施工，随意多加水，水料比超过15%。这会导致强度下降30%-50%，且出现离析。经验上来说，流动度控制在240-260mm时，水料比最合适。用跳桌法测试，流动度低于220mm则加水太少，高于280mm则加水太多。

第二个错误是灌浆后不养护。以某厂房设备基础为例，灌浆后没有覆盖，夏季高温下2小时表面就干裂了，裂缝深度达到3mm。正确的做法是，灌浆后立即用湿麻袋覆盖，并每隔4小时洒水一次，保持湿润。

第三个错误是冬季施工不预热。某桥梁支座灌浆项目，环境温度-5℃，直接用冷水搅拌，结果浆体在搅拌机内就结冰了，无法施工。正确做法是，材料提前24小时移入室内，水温加热到30℃，灌浆后立即用保温被覆盖，并用电热毯辅助加热，保持环境温度不低于10℃。

不同工况下的灌浆料用法差异，以桥梁支座和地脚螺栓为例

桥梁支座灌浆，间隙通常只有20-40mm，要求浆体自流平、无收缩。以某高速公路桥梁支座更换项目为例，我们采用C60级灌浆料，水料比13%，流动度260mm，从支座一侧连续灌浆，浆体自动填满间隙，24小时后强度达到40MPa，满足通车要求。关键点在于，灌浆前必须清理支座底部，不得有油污和浮灰。

地脚螺栓锚固，孔洞深度通常为螺栓直径的10-15倍，直径比螺栓大30-50mm。以某钢结构厂房地脚螺栓为例，采用压力灌浆方式，灌浆压力0.3MPa，从孔底向上注浆，浆体从孔口溢出后停止。实际操作中，必须保证孔内无积水，否则会导致强度降低。灌浆后48小时，方可进行螺栓紧固。

设备基础二次灌浆，面积大、厚度薄，通常为30-80mm。以某轧机基础为例，采用C80级灌浆料，水料比12%，流动度240mm。灌浆前，基础表面凿毛并充分湿润，但不得有明水。灌浆时，用振动棒辅助排气，但振动时间不超过10秒，防止离析。灌浆后7天，设备才能试运行。

从实际项目看灌浆料用法的关键控制点

以某大型钢铁厂连铸机基础灌浆项目为例，设备底座面积200平方米，灌浆厚度50mm，总用量约25吨。施工前，我们做了3组试配，确定水料比为12.8%，流动度250mm。施工时，环境温度28℃，采用两台搅拌机同时搅拌，每批次搅拌量不超过200公斤，确保浆体在30分钟内用完。

灌浆过程中，安排专人检查排气情况，发现一处气泡聚集，用钢针穿刺排气。灌浆完成后，立即用塑料薄膜覆盖，并在薄膜上洒水保持湿润。7天后检测，强度达到65MPa，28天强度达到82MPa，无任何收缩裂缝。这个项目的关键控制点在于：一是严格控制水料比，二是连续灌浆不中断，三是养护到位。

另一个案例是某化工厂反应釜基础灌浆，环境温度-10℃，属于冬季施工。我们采用热水搅拌，水温35℃，并在灌浆区域搭设暖棚，内部温度保持在15℃。灌浆后，用保温被覆盖，并用电热毯辅助加热，养护14天。最终检测，28天强度达到75MPa，满足设计要求。这个案例说明，低温环境下，只要控制好温度和养护时间，灌浆质量完全有保障。
