设备底座与基础之间的空隙怎么填？用对设备底座座浆料，能直接解决承载不均和二次灌浆开裂这两大痛点。这种材料专用于精密设备、重型机械的底座垫层施工，核心作用是通过微膨胀特性确保荷载均匀传递，避免设备运行中产生位移或振动。

设备底座座浆料到底是什么材料

从材料属性上说，它是一种高强、微膨胀的水泥基干混砂浆。与普通灌浆料不同，座浆料的流动度经过专门调整，既能在无振捣条件下自流平，又能保持一定的塑性，适合手工抹压成型。按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》，这类材料的抗压强度等级通常分为C60、C80、C100三个档次，实际工程中根据设备自重和基础设计选用。

实际操作中，座浆料的另一个关键指标是竖向膨胀率。规范要求24小时内的限制膨胀率控制在0.02%～0.05%之间，这个数值能补偿水泥硬化后的收缩，让底座与基础之间不产生缝隙。以某电厂汽轮机底座施工为例，我们曾用C80等级的座浆料，28天抗压强度实测值达到86.3MPa，完全满足设备运行时的动态荷载要求。

为什么不能用普通砂浆代替座浆料

普通水泥砂浆硬化后收缩率通常在0.1%以上，设备底座面积越大，收缩产生的缝隙越明显。一台10吨重的压缩机底座，如果垫层收缩了0.5毫米，地脚螺栓的预紧力就会下降15%以上，运行半年后大概率出现螺栓松动。而座浆料通过加入膨胀组分和超塑化剂，把收缩率控制在0.02%以内，这是普通砂浆做不到的。

另一个区别在于施工窗口期。普通砂浆从搅拌到初凝只有30～40分钟，大体积底座还没抹平就已经开始硬化。座浆料的可操作时间经过调整，一般在60～90分钟，温度在25℃以上时也能保证45分钟的施工时间。以某造纸厂辊道基础施工为例，当时环境温度32℃，我们用座浆料分三次抹压，每次间隔15分钟，最终表面平整度控制在2毫米以内。

施工时要注意哪些关键步骤

基面处理是第一道关。基础混凝土表面必须凿毛，露出粗骨料，然后用高压水枪冲洗干净，不能有浮浆、油污或松散颗粒。经验上来说，凿毛深度要达到3～5毫米，面积覆盖率不低于90%。某桥梁支座安装项目中，因为基面没凿毛，座浆料与基础粘结强度只有1.2MPa，远低于规范要求的2.0MPa，最后返工处理，浪费了三天工期。

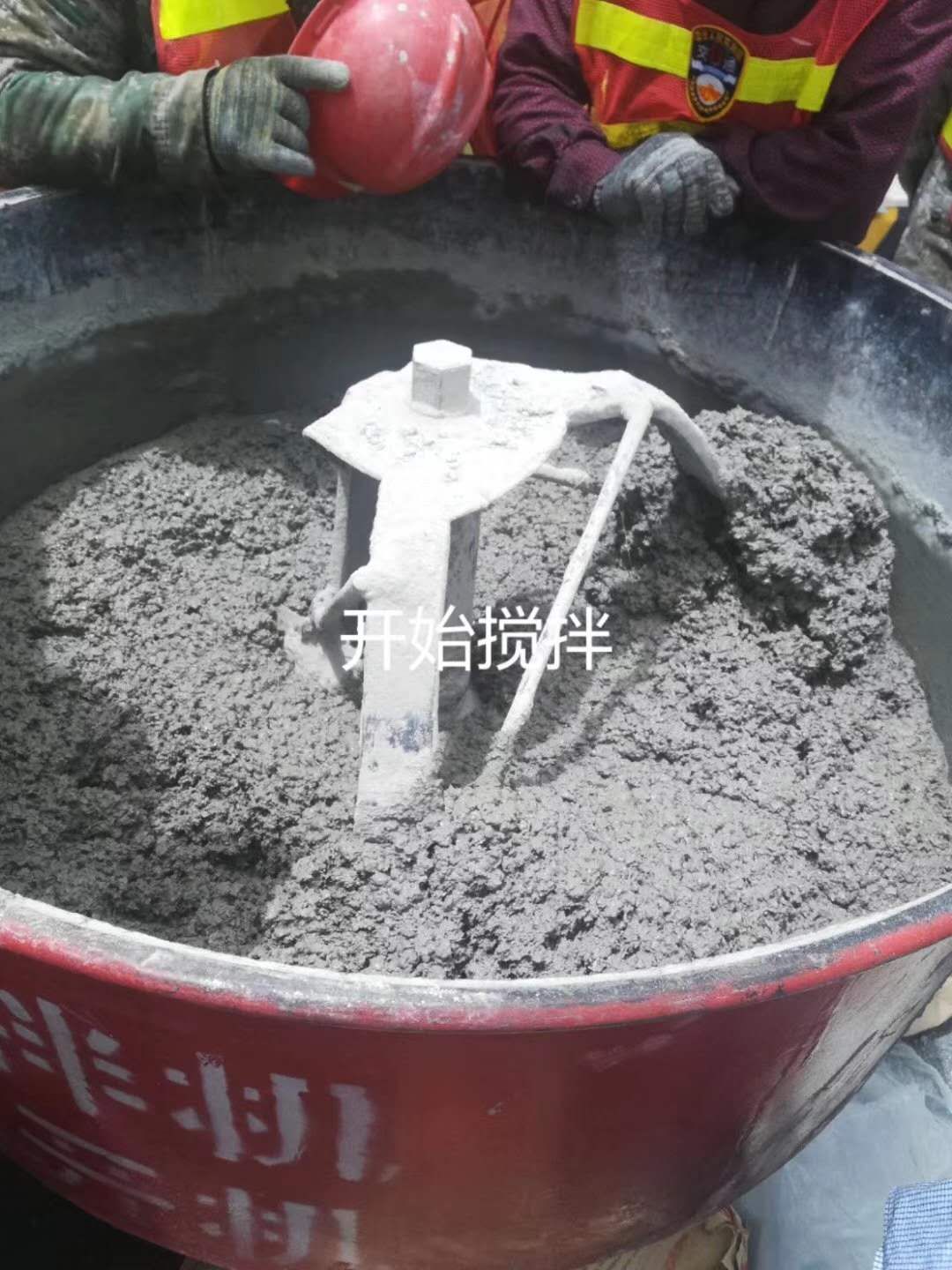

搅拌用水量必须严格控制。座浆料的水灰比通常在0.12～0.14之间，多加了5%的水，强度就会下降10%以上。实际操作中，我们要求工人用电子秤称量拌合水，禁止凭感觉加水。搅拌时间控制在3～5分钟，用低速搅拌机（转速不超过300转/分钟）防止引入过多气泡。养护阶段也不能马虎，抹压完成后立即覆盖湿麻袋，保持表面湿润不少于7天，环境温度低于5℃时要采取保温措施。

常见施工问题及现场处理办法

最常见的问题是座浆料表面出现气泡。这通常是因为搅拌时卷入空气，或者基面吸水太快导致内部气体无法排出。解决办法是在抹压后用钢抹子反复揉压，把气泡赶出来。如果气泡已经形成且深度超过2毫米，就要在初凝前用同配比的座浆料修补，不能等硬化后再抹水泥浆。

另一个问题是流动性不足。如果现场实测流动度小于180毫米，不要擅自加水，应该检查搅拌时间是否足够，或者是否用了过期材料。座浆料保质期通常为6个月，超过3个月的材料建议先做流动度试验。以某化工厂设备基础施工为例，当时发现材料流动度只有160毫米，我们延长搅拌时间到6分钟，流动度恢复到200毫米，最终浇筑质量合格。

从某桥梁支座更换项目看实际效果

去年参与的一个高速公路桥梁支座更换项目，需要将16个旧支座全部顶升后重新浇筑座浆层。每个支座底面积约0.3平方米，设计荷载1200吨，要求座浆料28天抗压强度不低于C80。我们选用了C100等级的座浆料，现场留样实测7天强度达到72.5MPa，28天强度达到98.6MPa，超出设计值23%。

施工过程中最考验的是温度控制。当时是11月份，夜间温度降到8℃，我们给每个支座搭设保温棚，用暖风机保持棚内温度在15℃以上。养护7天后拆模检查，座浆层与基础粘结牢固，用0.5公斤手锤敲击没有空鼓声。支座安装后三个月复测，所有地脚螺栓扭矩值都在设计范围内，没有出现任何松动迹象。这个案例说明，只要材料选对、施工规范，座浆料完全能解决重型设备底座的长期稳定问题。
