透水混凝土是一种不含细骨料、由粗骨料表面包裹水泥浆粘结而成的蜂窝状结构材料，具备透气、透水和重量轻的特点。它的核心价值在于解决城市内涝和热岛效应，同时满足C20-C25的承载力要求。以下从材料配制、施工工艺到维护验收，详细拆解透水混凝土的优点和实操要点。

材料配比与强度控制

透水混凝土的配制关键在于平衡孔隙率与强度。骨料多采用5-10mm或10-20mm的单粒级碎石，细骨料用量控制在总骨料的20%以内，避免堵塞孔隙。水泥选用P·O 42.5及以上等级，水灰比控制在0.28-0.35之间，28天抗压强度可达20-25MPa（对应C20-C25标准），满足人行道或停车场荷载要求。

实际操作中，掺合料如硅灰（掺量5%-10%）或粉煤灰（掺量10%-15%）能改善浆体包裹性。添加剂方面，减水剂（掺量0.5%-1.5%）和缓凝剂（掺量0.1%-0.3%）是关键，前者保证工作性，后者延长凝结时间至30-60分钟，便于施工。搅拌顺序建议：先干拌骨料、水泥、掺合料30秒，加入50%水搅拌30秒，再加外加剂搅拌60秒，最后补足剩余水搅拌120秒出料。

施工流程与温度要求

摊铺时基层需压实并湿润，厚度控制在80-150mm。成型采用平板振动器或振动整平辊，振捣时间不超过10秒/平方米，避免过度振捣导致孔隙封闭。接缝处理参照JGJ 145标准，缩缝间距不大于6m，胀缝间距20-30m，缝宽5-8mm，用填缝料密封防止杂物进入。

环境温度是关键参数：施工温度宜在5℃-35℃之间，高于35℃需采取遮阳和喷水降温措施，低于5℃则需添加防冻剂或暂停施工。表面处理在初凝前进行，用抹光机修整或高压水枪冲洗露出骨料，提升装饰效果。

养护与维护标准

养护采用覆盖塑料薄膜或土工布，洒水保湿至少7天，每天洒水3-5次，保持湿度在90%以上。养护期间严禁车辆通行和杂物污染，防止孔隙被泥沙堵塞。日常维护中，高压水冲洗（压力5-10MPa）或真空吸尘可有效清理孔隙，频率视使用环境而定：住宅区每季度一次，商业区每月一次。

抗冻融性能方面，因孔隙率15%-25%允许水分膨胀空间，透水混凝土可承受200次冻融循环（参照GB/T 50082标准），优于普通混凝土的50-100次。但需注意，在严寒地区（-20℃以下）应选用引气剂，含气量控制在3%-5%，避免冻胀破坏。

性能数据与适用范围

透水系数实测值可达31-52升/米/小时（参照CJJ/T 135标准），远超暴雨强度。承载力经检测可达到C25等级，适用于人行道、广场、停车场、轻荷载道路。散热性能突出：因密度低（1600-1900kg/m³）和孔隙结构，地表温度比沥青路面低8-12℃，有效缓解热岛效应。

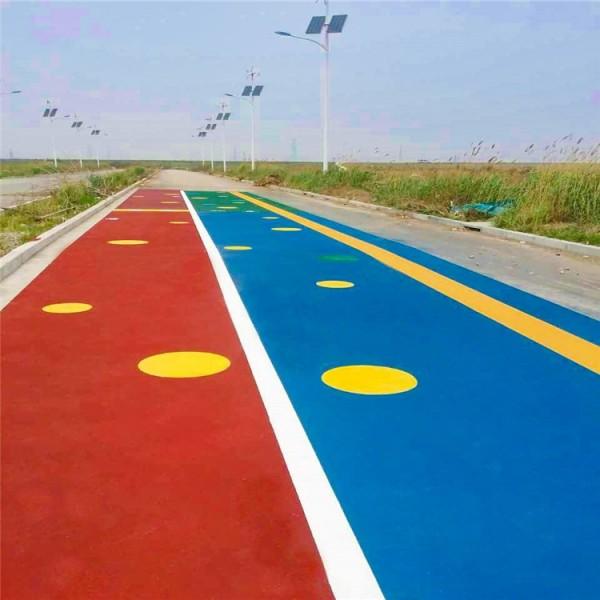

装饰效果通过颜料（掺量3%-5%）或彩色骨料实现，可定制图案和纹理。耐用性方面，磨耗损失率低于20%（参照GB/T 12988标准），使用寿命8-10年，高于普通透水砖的3-5年。注意，透水混凝土不适用于重载交通或腐蚀性环境，如化工厂区或垃圾填埋场。
