水泥地面起尘起砂的根本原因在于表面强度不足或结构松散，修复的核心思路是“加固封闭”——用渗透型材料将松散的表面重新粘结成一个密实整体。别被网上各种“环氧涂刷”“水泥砂浆罩面”的方案带偏，那些方法治标不治本，用不了多久就会起皮脱落。

起尘起砂到底是哪出了问题

水泥地面起尘，说白了就是表面那层水泥浆体没有形成足够的强度。正常情况下，水泥水化后会产生C-S-H凝胶，把砂子牢牢粘住。但如果水灰比太大（比如超过0.55）、养护不到位或者赶工期过早使用，表层的水泥浆就会被“稀释”，水化产物不足，砂子自然就“站不住脚”。

还有一种情况是混凝土本身没问题，但收光时间没掌握好。比如夏天风大，表面干得快，工人还在用抹光机提浆，结果把已经初凝的浆体又“搓”松了。经验上来说，这种“假性起砂”比强度不足更难处理，因为表面看起来平整，实际上一摸就掉粉。

按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》中的相关要求，地面面层28天抗压强度不应低于30MPa，如果实测低于20MPa，起尘起砂几乎不可避免。

修复前先做两个简单检测

别急着买材料，先搞清楚问题有多深。拿一把钥匙或者螺丝刀，在起尘区域用力划一下。如果只留下浅浅的白印，说明只是表面浮浆层的问题；要是能划出1-2毫米深的沟槽，那说明整个面层都已经“酥”了。这个判断直接决定你该用渗透型材料还是修补型材料。

第二个检测是泼水。把水洒在起尘地面上，观察渗透速度。如果水珠滚来滚去不吸收，说明表面被油污或旧蜡层封闭了，需要先打磨；如果水很快渗下去而且颜色变深，说明基层孔隙率大，渗透型材料正好对症。

实际操作中，我见过最典型的案例是某物流仓库，8000平米地面起尘，工人直接刷了两遍环氧底漆，结果三个月后大面积脱层。原因就是没做含水率检测——基层含水率超过8%，环氧根本粘不住。所以修复前测一下含水率，用塑料薄膜覆盖法，24小时内没有冷凝水才算合格。

选材料要看三个硬指标

修复起尘起砂的材料市面上分两大类：一类是水性渗透型密封固化剂，一类是水泥基修补砂浆。前者适合表面强度尚可、只是轻微起灰的情况；后者适合已经起砂到能扫出砂粒的严重情况。

选渗透型材料时，重点关注两个数据：硅酸盐含量和渗透深度。按行业经验，硅酸锂基的固化剂比硅酸钠基的耐久性更好，因为锂盐反应后生成的硅酸锂钙溶解度更低，不易被水溶出。正规产品28天渗透深度应达到3-5毫米，表面莫氏硬度能从3级提升到6级以上。施工温度最好在5℃-35℃之间，低于5℃反应极慢，高于35℃水分蒸发太快，材料还没渗透就干了。

如果是用修补砂浆，要关注抗压强度和粘结强度。按GB/T 50448-2015标准，修补型砂浆2小时抗压强度应≥15MPa，24小时≥30MPa，与基层的粘结强度不低于1.5MPa。千万别用普通水泥砂浆直接抹，收缩率太大，干透就开裂。

施工步骤一个都不能省

第一步是打磨。用研磨机配30-60目金刚石磨片，把表面松散的浮浆和油污全部打掉，直到露出均匀的骨料纹理。这一步最容易被偷工减料——工人觉得“差不多就行”，结果固化剂渗透不下去，钱白花了。打磨后必须用工业吸尘器把粉尘吸干净，然后用水冲洗，等表面干到“潮湿无明水”的状态。

第二步是涂刷渗透型固化剂。用低压喷雾器均匀喷涂，每平米用量控制在0.3-0.5公斤，分两次涂刷。第一次涂完后等待15-20分钟，让材料充分渗透，然后用拖把把表面多余的积液拖匀，防止局部堆积形成“白斑”。第二次涂刷间隔4-6小时，等第一遍完全干透。养护期至少7天，期间避免重物碾压和大量水冲洗。

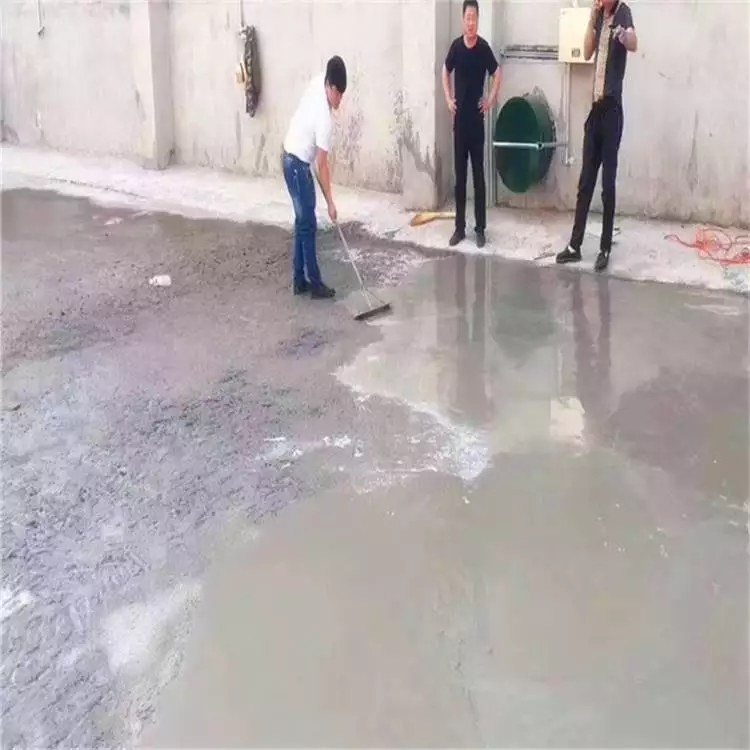

如果是严重起砂区域，需要先做修补层。把修补砂浆按厂家推荐的水灰比（通常是0.14-0.16）搅拌成流态状，倒在起砂区域用刮尺刮平。厚度控制在3-5毫米，太厚容易空鼓。修补后24小时内不能上人，7天内不能上叉车。以某桥梁支座灌浆项目为例，我们当时用修补砂浆修复了起砂的桥面，28天后取芯检测，修补层与基层粘结完好，抗压强度达到38MPa。

修复后怎么养护才能管得久

很多人修复完就以为一劳永逸了，其实养护才是决定寿命的关键。渗透型固化剂施工后，7天内每天用清水拖地一次，目的是让未反应的固化剂继续水化。如果环境干燥，还要适当洒水保湿。7天后就可以正常使用，但前三个月内避免用酸性清洁剂（比如草酸、盐酸），因为固化剂是碱性的，遇酸会中和失效。

日常维护上，推荐用中性清洁剂配合高速抛光机定期抛光。抛光不仅能去污，还能把表面残留的固化剂进一步压实，让光泽度提升到80度以上。以某电子厂车间为例，修复后坚持每周抛光一次，三年过去了，地面依然不起灰，叉车刹车痕迹也很少。

最后提醒一点：如果地面起尘是因为基础沉降或结构裂缝导致的，那修复面层只是权宜之计。这种情况必须先加固基础或处理裂缝，否则修复层会跟着基层一起开裂。判断方法很简单——用塞尺测裂缝宽度，如果超过0.3毫米且持续发展，就得找结构工程师来看了。
