设备基础二次灌浆选什么料？核心答案是：选用符合《水泥基灌浆材料应用技术规范》GB/T 50448-2015标准的水泥基灌浆材料，通常为CGM系列。这类材料流动性好、早强高强，能有效填充设备底座与基础之间的空隙，确保设备安装精度和运行稳定性。选料时需重点看流动度、抗压强度和竖向膨胀率三个指标。

选料核心：先看国标再定型号

设备基础二次灌浆，材料选择直接决定施工质量。现行国标GB/T 50448-2015《水泥基灌浆材料应用技术规范》将灌浆材料分为Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类，分别对应不同流动度要求。实际工程中，设备基础灌浆多选用Ⅱ类或Ⅲ类，流动度初始值应≥270mm，30分钟后保留值≥240mm。抗压强度方面，1d强度应≥20MPa，3d≥40MPa，28d≥60MPa，这是保证设备早期稳定和长期承载的基础。

竖向膨胀率是另一个关键参数，国标要求≥0.02%。膨胀率过低会导致灌浆层与设备底座脱空，运行后产生振动；过高则可能撑裂底座或地脚螺栓。经验上来说，选料时优先看厂家提供的型式检验报告，确认28d膨胀率在0.02%~0.05%之间最稳妥。

施工前准备：表面处理决定粘结效果

灌浆前的基础表面处理，很多工地容易马虎。按GB 50204《混凝土结构工程施工质量验收规范》要求，基础表面必须凿毛，清除浮浆、油污和脱模剂，露出坚实骨料。实际操作中，用高压水枪或钢丝刷清理后，再用压缩空气吹净浮灰。灌浆前24小时开始洒水润湿，使基础表面达到饱和面干状态——注意不是积水，灌浆前1小时必须把明水吸干。

模板支设同样有讲究。模板与基础、模板之间的缝隙要用水泥浆或密封胶带封严，防止漏浆。模板顶面应高出设备底座上表面50mm~100mm，这样能形成灌浆压力，保证填充密实。模板与设备底座的水平距离控制在100mm左右，太窄灌浆料流不动，太宽浪费材料且易产生气泡。

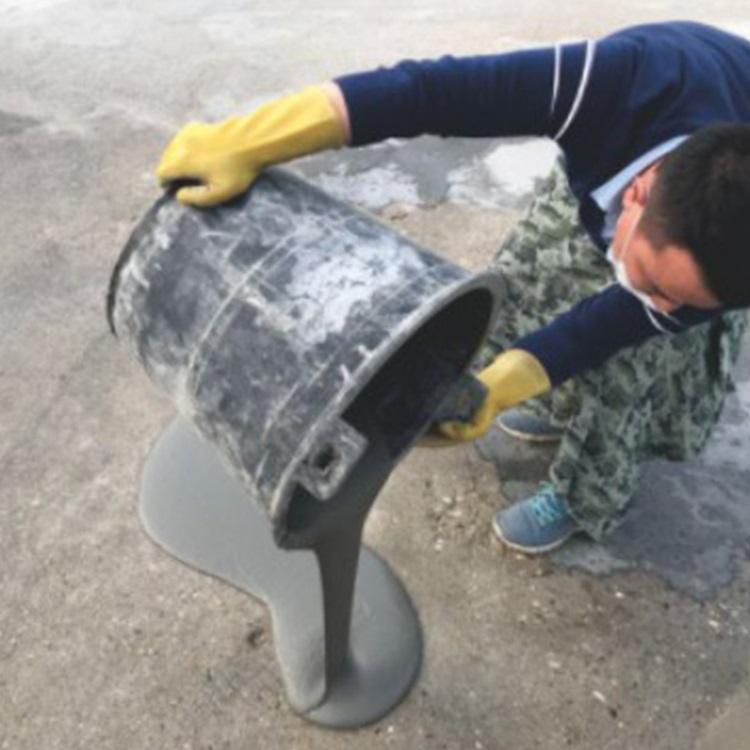

搅拌与灌浆：温度和时间要卡死

CGM灌浆材料的搅拌必须按厂家说明书执行，但有个通用原则：加水量是决定流动度的关键。国标规定，加水量应为材料重量的13%~15%，具体以厂家推荐为准。搅拌时间控制在3~5分钟，先低速后高速，确保浆体均匀无结块。搅拌好的浆体应在30分钟内用完，夏季高温时缩短至20分钟，冬季低温可适当延长至40分钟，但不得超过材料初凝时间。

灌浆温度也有硬杠杠：施工环境温度宜在5℃~35℃之间。低于5℃时，灌浆料水化反应慢，强度发展滞后；高于35℃时，水分蒸发快，流动度损失严重。冬季施工要用温水搅拌（水温不超过40℃），夏季施工要采取遮阳降温措施。灌浆时从设备底座一侧或相邻两侧开始，采用高位漏斗法，利用浆体自重自然流动排气，直到另一侧溢出饱满浆体。严禁从四侧同时灌浆，那样容易裹入空气形成空洞。

长设备与轨道基础：跳段施工防收缩

长度超过5m的设备基础或轨道基础，灌浆必须分段进行。采用跳越法施工，每段长度控制在3m~5m，段与段之间间隔24小时以上。这样做的好处是：每段灌浆料在硬化收缩时，相邻段还未施工，不会产生拉应力裂缝。以某轧机基础工程为例，未采用跳段施工的区段出现了0.3mm~0.5mm的收缩裂缝，而跳段施工的区段完好无损。

分段施工时，段间接缝处理要特别注意。在接缝处预留20mm~30mm的施工缝，待相邻段灌浆前，将接缝面凿毛、润湿，涂刷界面剂后再灌浆。这样能保证接缝处的粘结强度不低于本体强度的80%。

养护与验收：漏浆和裂缝要盯紧

灌浆完成后，养护是保证强度的最后一道关。灌浆料终凝后（通常2~4小时），立即覆盖湿麻袋或塑料薄膜，保持湿润养护不少于7天。冬季施工要加盖保温被，防止冻害。养护期间禁止设备安装或敲击振动。

灌浆过程中如果发现漏浆，必须立即用快干水泥或密封胶堵漏，同时适当降低灌浆速度。验收时，按GB 50550《建筑结构加固工程施工质量验收规范》执行：灌浆层表面应平整密实，无蜂窝、麻面、空洞；用0.5kg小锤敲击检查，空鼓面积不超过总面积的5%，单块空鼓面积不大于100cm²。28天后的抗压强度应达到设计等级，通常不低于C60。地脚螺栓的垂直度和标高偏差应符合设备安装要求，偏差控制在±2mm以内。
