灌浆料是一种用于设备基础二次灌浆、结构加固补强的高性能水泥基复合材料，核心特点是早强高强、大流动度自流平、微膨胀无收缩。本文从一位现场施工老工程师的视角，结合2025年最新国标和行业规范，为您梳理灌浆料的简介，重点讲清楚材料选型、施工要点和常见误区，帮您在项目中少走弯路。

材料核心性能：从参数到现场怎么用

灌浆料最拿得出手的就是早期强度。按GB/T 50448-2015《水泥基灌浆材料》的要求，一天抗压强度就能达到20MPa以上，实际操作中，设备安装完24小时后就能进行调试，不用像普通混凝土那样等上7天。流动度方面，初始流动度控制在270mm以上，30分钟后还能保持240mm，这就是自流平的基础——现场只要加水搅拌，直接灌入设备底板和基础之间的缝隙，不用振捣就能填满。

微膨胀性能是灌浆料区别于普通混凝土的关键。标准要求竖向膨胀率在0.02%到0.5%之间，这个参数直接决定了设备和基础之间能不能“咬死”。如果膨胀率太小，灌浆层和基础之间会出现空隙，设备一震动就容易松动；如果太大，又可能把设备底板顶变形。经验上来说，控制在0.1%到0.3%最稳妥。

抗油渗能力在工业厂房里特别重要。按标准方法，在机油中浸泡30天后，强度不但不降，反而能提高10%以上。这是因为灌浆料内部密实度高，油分子渗不进去。耐久性方面，经过50次冻融循环和30次疲劳试验，强度损失不超过5%，这在北方室外工程中已经够用了。

施工工艺参数：温度、搅拌、养护一个都不能少

施工温度范围是5℃到35℃。低于5℃，水化反应慢，强度上不来；高于35℃，水分蒸发太快，容易开裂。以某电厂汽轮机基础二次灌浆为例，冬季施工时我们用热水搅拌，水温控制在30℃左右，现场搭设保温棚，养护期延长到7天，最终强度完全达标。

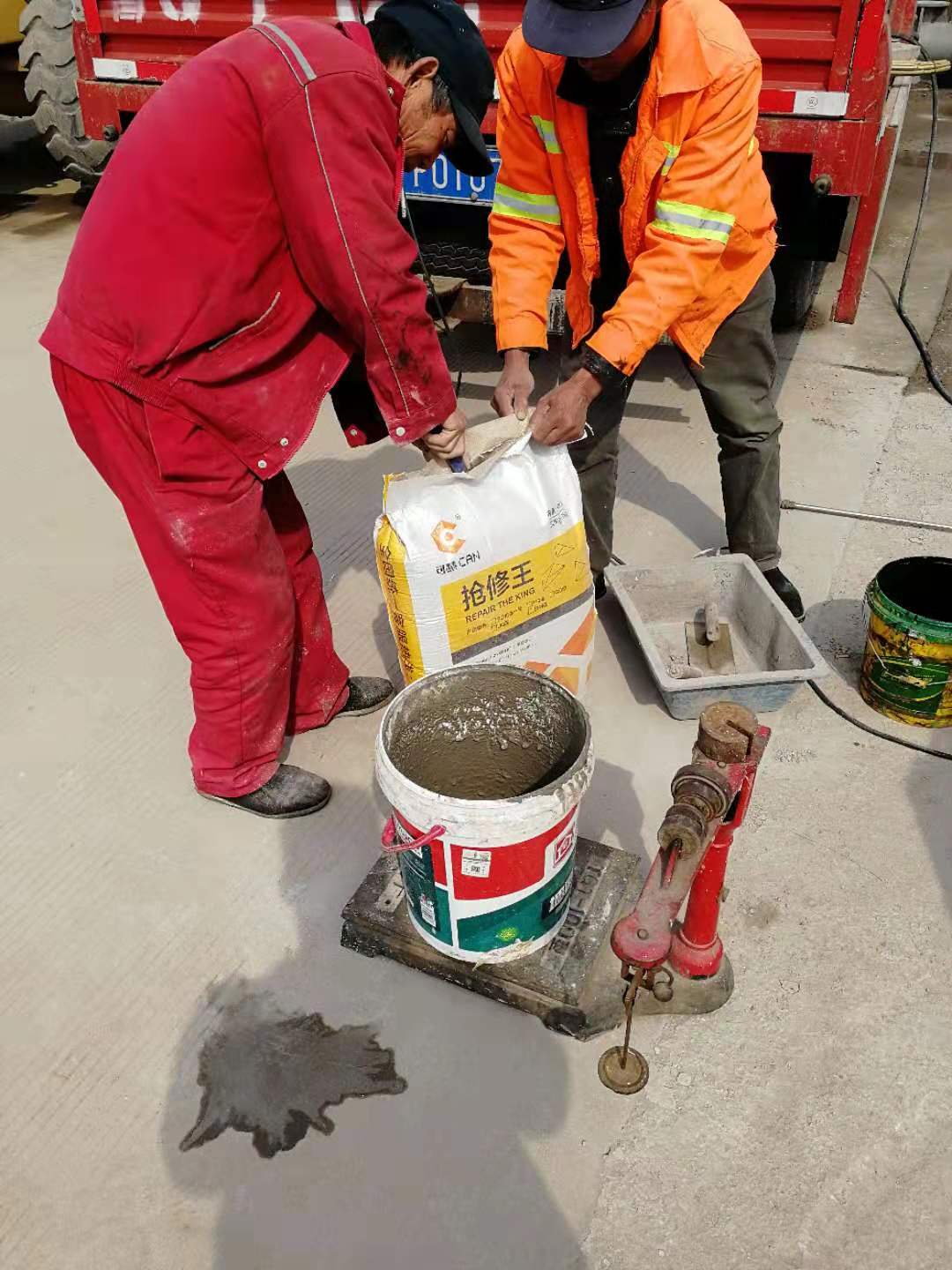

搅拌这一步很多人不在意，其实影响很大。一包25公斤的干料，加水4.5到5.0公斤，用低速手电钻搅拌3到4分钟，直到没有干粉团。实际操作中，最忌讳的是多加水——水多了流动度是好了，但强度直接打折扣，而且收缩率增大，灌浆层和基础之间容易脱开。

养护是保证灌浆料最终性能的最后一道关。灌浆完成后，表面要覆盖湿麻袋或塑料薄膜，保持湿润状态。夏季每2小时喷一次水，冬季注意防冻。养护时间不少于3天，有抗渗要求的工程建议延长到7天。养护不到位，表面起砂、开裂是常见问题，返工成本远高于养护成本。

加固应用场景：选对材料比会干活更重要

灌浆料不是“万能胶”，不同加固场景要选不同型号。地脚螺栓锚固和裁埋钢筋，要求灌浆层厚度在30mm到100mm之间，用普通型灌浆料就行，重点控制好流动度和膨胀率。以某桥梁支座更换工程为例，支座下方灌浆层厚度只有50mm，我们用的就是I类灌浆料，流动度270mm，一天强度达到25MPa，第二天就完成了支座安装。

粘碳纤维加固和外包钢加固，对灌浆料的粘结强度要求更高。GB 50367-2013《混凝土结构加固设计规范》规定，与混凝土的正拉粘结强度不能低于2.5MPa，且破坏形式必须是混凝土内聚破坏。这类工程推荐用加固工程专用灌浆料，骨料粒径更细，能灌入角钢和混凝土之间2mm到5mm的缝隙。

化学植筋和裂缝修复，要求灌浆料有更高的抗拉强度和更低的收缩率。按JGJ 145-2013《混凝土结构后锚固技术规程》，植筋用灌浆料的抗拉强度不低于6MPa，且不能有泌水现象。实际操作中，裂缝宽度大于0.3mm的用灌浆料注浆，小于0.3mm的用环氧树脂，这个分界线要把握好。

质量验收：对照国标逐项查，别等出问题再后悔

验收主要依据GB/T 50448-2015和GB 50204-2015。进场材料要查出厂检验报告，重点看流动度、抗压强度、竖向膨胀率这三项。现场取样时，每50吨为一个检验批，不足50吨的按一个批次算。取样后做流动度测试，如果初始流动度低于260mm，说明材料已经受潮或过期，不能使用。

强度验收是硬指标。标准养护条件下，1天抗压强度不低于20MPa，3天不低于30MPa，28天不低于50MPa。以某钢结构厂房基础灌浆为例，我们留了三组试块，28天强度分别是52.3MPa、53.1MPa和51.8MPa，全部合格。如果强度不够，先查水灰比是不是偏大，再查养护条件是不是达标。

膨胀率验收容易被忽视。现场用千分表测量灌浆层高度变化，24小时竖向膨胀率应在0.02%到0.5%之间。如果膨胀率偏小，说明材料配合比有问题或者搅拌不均匀；如果偏大，要检查是不是加了过量膨胀剂。膨胀率不合格的，必须凿掉重做，不能靠后期修补糊弄。

最后说一句，灌浆料施工看着简单，但每个环节都有门道。从材料进场验收到养护完成，每一步都按规范来，才能保证设备和结构安全。以某高铁桥梁支座灌浆为例，当时工期紧，有人提议缩短养护时间，我们坚持按规范养护7天，最终质量验收一次性通过。这个经验，值得每个现场工程师记住。
