水泥地面出现裂缝后，最直接的修补思路是根据裂缝宽度和受力情况选择匹配材料。对于小于0.3毫米的细微裂缝，可以用低粘度改性环氧树脂进行渗透封闭；而宽度超过1毫米的结构性裂缝，则需要用聚合物改性水泥砂浆或高强无收缩灌浆料进行填充。下面结合我这些年跑工地的实际经验，把不同情况下的材料选择和施工要点说清楚。

先看裂缝是什么类型，再定修补方案

裂缝的成因直接决定修补材料的选用。我在某物流园地坪项目中遇到过，表面龟裂多是混凝土养护不到位导致的干缩裂缝，这种裂缝深度浅、宽度小，用表面封闭材料就能解决。而贯穿性裂缝，比如某桥梁支座灌浆层出现的纵向开裂，往往是受力过大或基层沉降引起的，必须用高强结构修补材料进行压力灌浆。

实际操作中，我习惯用塞尺和裂缝测宽仪先做检测。按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》的要求，宽度小于0.2毫米的裂缝属于无害裂缝，不需要专门修补；0.2到1毫米之间的裂缝，根据是否渗水决定封闭还是填充；超过1毫米的裂缝，必须考虑结构补强。经验上来说，很多施工队看到裂缝就灌环氧，结果因为基层含水率超标导致脱层，白费功夫。

这里有个关键点：水泥面上的裂缝如果出现在室外停车场或厂房地面，还要考虑冻融循环的影响。我在东北某项目就吃过亏，用了普通环氧修补料，一个冬天下来全部起皮，后来换成柔性聚脲材料才解决问题。

不同宽度裂缝对应的修补材料怎么选

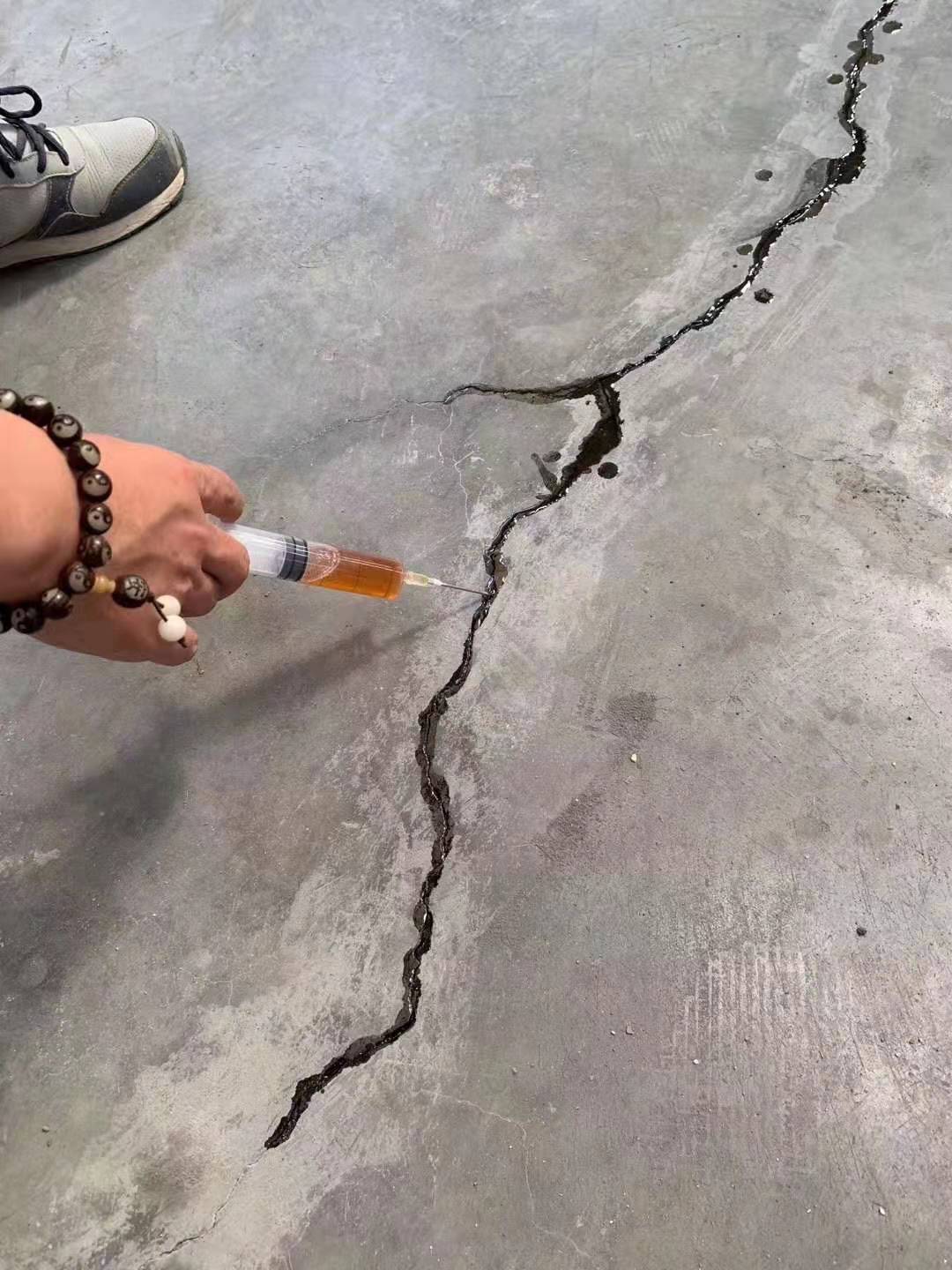

微细裂缝（0.1-0.5毫米）最适合用低粘度环氧树脂或改性丙烯酸酯。这类材料渗透性好，能沿着毛细孔渗入裂缝深处。以某地下车库地坪修补为例，我们用了粘度低于200mPa·s的环氧底涂，配合真空吸入法施工，裂缝填充深度能达到3-5毫米，固化后抗拉强度超过5兆帕。注意施工时基层必须干燥，含水率要低于4%，否则环氧会和水分反应起泡。

中等宽度裂缝（0.5-3毫米）推荐用聚合物改性水泥砂浆。这种材料收缩率低，与旧混凝土粘结强度能达到1.5兆帕以上。我常用的配比是42.5级普通硅酸盐水泥掺入10%的丁苯乳液，再添加0.2%的聚丙烯纤维。以某厂房地面修补为例，修补后7天抗压强度达到25兆帕，28天超过35兆帕，完全满足使用要求。施工时要在裂缝两侧各扩宽2-3厘米，形成倒梯形槽口，涂刷界面剂后再填充。

对于宽度超过3毫米的宽大裂缝，尤其是带钢筋的结构性裂缝，必须用高强无收缩灌浆料。这类材料按照GB/T 50448-2015标准，24小时抗压强度要超过20兆帕，3小时竖向膨胀率控制在0.1%-0.5%之间。以某桥梁支座灌浆项目为例，裂缝深度达到15厘米，我们采用压力灌浆机注入CGM-1型高强灌浆料，配合模板支模养护，最终灌浆层与旧混凝土结合紧密，没有出现二次开裂。

施工温度和养护时间决定修补成败

温度是修补材料固化的关键参数。环氧类材料最佳施工温度是15-25摄氏度，低于5摄氏度时固化反应几乎停止，高于35摄氏度则反应过快，容易出现爆聚。以某冬季施工的冷库地坪为例，我们不得不使用低温型环氧树脂，配合暖风机升温，确保施工环境温度保持在10摄氏度以上，同时将材料加热到20摄氏度再混合。

水泥基材料的养护时间同样不能马虎。聚合物改性水泥砂浆修补后，必须覆盖湿麻袋或喷洒养护剂，保持湿润养护至少7天。实际操作中，很多工人修补完第二天就上荷载，结果导致修补层与基层脱开。我在某食品车间地面修补项目中，专门要求养护期间拉警戒线，并贴了“48小时禁止通行”的警示牌，最终修补效果很好。

另外，裂缝修补后的环境湿度也会影响粘结效果。环氧类材料在相对湿度超过85%时，表面容易出现发白、发粘现象，这时候需要改用湿固化型环氧。水泥基材料则相反，湿度太低（低于40%）会导致水分蒸发过快，修补层开裂，必须及时覆盖塑料薄膜保水。

裂缝修补后如何验收和避免二次开裂

修补完成后，最直接的验收方法是做闭水试验。对于室外地面裂缝，用堵漏灵在裂缝两端封堵，中间注水，观察24小时是否有渗漏。如果渗漏，说明修补层内部有空洞或粘结不牢，需要重新注浆。对于室内地坪，可以用回弹仪检测修补区域的强度，要求修补材料强度不低于原混凝土强度的80%。

防止二次开裂的关键是释放应力。我在某大型物流仓库地面修补中，发现原有裂缝是因为地面切缝间距过大（超过8米）导致的，所以修补时在裂缝两端各钻一个止裂孔，深度达到板厚的1/3，然后用弹性密封胶填充。同时建议客户在修补区域重新切割伸缩缝，间距控制在4-6米，缝深为板厚的1/4。这个做法后来被纳入该企业的地坪维护标准。

经验上来说，水泥面上的裂缝修补后3个月内最容易出现复发，特别是温度变化大的季节。建议在修补区域设置观测点，每周检查一次，发现细微裂纹及时用柔性材料封闭。以某市政道路修补为例，我们建立了裂缝台账，记录修补日期、材料批号和养护情况，一年后复检，修补成功率超过95%。
