混凝土地面出现麻面和坑槽，根源在于施工操作和材料选择上出了问题。简单来说，麻面是表面砂浆不饱满、气泡未排出导致的粗糙缺陷；坑槽则是混凝土局部脱落或振捣不实形成的凹陷。处理这两种问题，核心方法就是“小修补用界面剂配合修补砂浆，大面积则需切割剔除后重新浇筑”。下面我从一个干了15年的老工程师角度，把具体怎么修、用什么材料、注意什么细节，掰开揉碎了讲清楚。

麻面和坑槽到底是怎么来的

麻面说白了就是混凝土表面“缺肉”，像橘子皮一样粗糙。这多半是模板表面太干、吸水太快，或者振捣时气泡没排干净造成的。还有一种情况是拆模时间太早，混凝土强度还没上来，表面砂浆被模板粘走了一部分。按GB/T 50448-2015的规定，修补前必须把松散层清理干净，不然新料粘不牢。

坑槽就比较麻烦了，通常是振捣不实、漏振，或者混凝土离析导致的。以我去年处理的一个物流仓库地面为例，就是因为泵送时加水太多，骨料沉底、砂浆上浮，拆模后发现好几个深度超过5cm的坑。这种缺陷不光影响美观，还会降低地面的耐磨性和抗冲击能力，必须彻底处理。

处理前先做这几项检查

别急着上材料，先拿根小锤敲一敲，听声音判断空鼓范围。麻面区域用钢刷把浮灰刷掉，露出坚实基层；坑槽则要用切割机把松动的混凝土切掉，切出规则的直角边，深度至少要露出新鲜骨料。经验上来说，修补深度小于2cm的坑槽，用聚合物修补砂浆就行；超过2cm的，最好用C40以上的细石混凝土。

清理干净后，得让基层充分吸水。用自来水浇湿，保持表面湿润但无明水，这个过程至少持续30分钟。如果基层太干，修补料里的水分会被吸走，导致界面粘结力下降，后期容易再次脱落。这一点很多施工队容易忽视，但恰恰是决定修补寿命的关键。

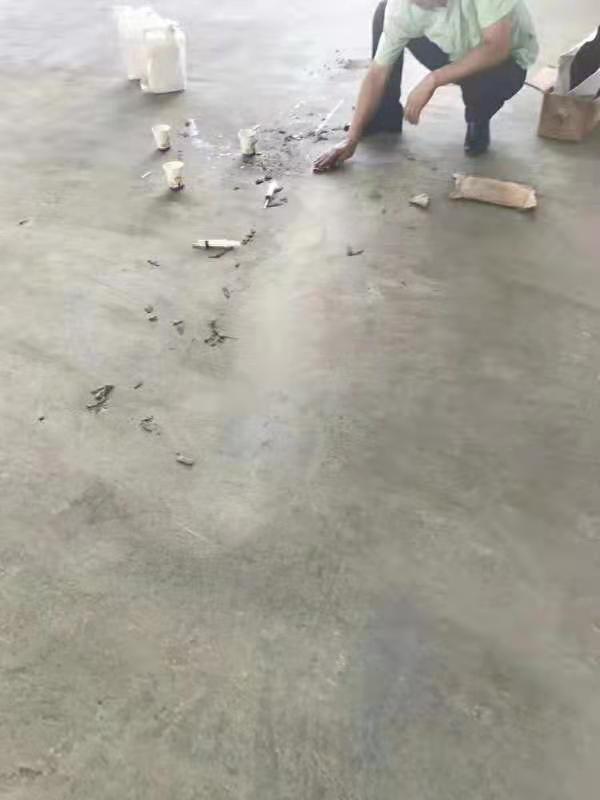

麻面修补的具体操作步骤

麻面修补相对简单，但细节决定成败。先涂刷一层界面剂，推荐用丙烯酸类或环氧类的，能显著提高新旧混凝土的粘结强度。涂刷时要均匀，不要有漏刷，等界面剂表干（大概20-30分钟，视气温而定）后再抹修补砂浆。

修补砂浆的配比要严格控制，水灰比建议在0.35-0.40之间。搅拌时先加粉料后加水，用低速电钻搅拌3-5分钟，直到没有干粉团。抹上去的时候用力压实，尤其要把气泡赶出来。抹平后立即覆盖塑料薄膜保湿养护，前7天每天洒水2-3次，温度低于5℃时禁止施工，否则强度上不来。

坑槽修补的关键工艺

坑槽修补是技术活，以某桥梁支座灌浆项目为例，我们处理过一个深度8cm的坑槽。第一步是切割，用角磨机把坑槽边缘切出1-2cm深的槽口，形成“倒梯形”断面，这样新料能卡得更牢。第二步是植筋，如果坑槽面积超过30cm×30cm，建议在底部植入几根短钢筋，增强整体性。

灌浆料要选高强无收缩的，流动度控制在250-300mm之间，一次性浇筑到位，不要分层。用钢筋或竹片插捣排气，最后用抹刀收光。养护是关键，24小时内不能受外力，72小时内保持湿润。按GB/T 50448-2015的要求，修补后7天抗压强度应达到设计值的80%以上，我们实际检测时通常能达到90%。

几个容易踩的坑和实战经验

第一个坑是界面剂没干透就上修补料。很多人图省事，刷完界面剂马上抹砂浆，结果界面剂里的水分被封住，反而形成隔离层。正确的做法是等界面剂表面发粘、手指按上去不粘手时再施工。第二个坑是修补后没做切缝处理，大面积修补后容易因收缩产生新裂缝，建议每3-4米切一道假缝。

实际操作中，还有个常见问题是修补料颜色和原地面不一致。如果对颜色有要求，可以在修补砂浆里掺入少量水泥颜料，但必须做小样试配。以我负责的一个地下车库项目为例，因为用了不同批号的水泥，修补后出现明显色差，最后只能整体做一层密封固化剂来统一外观。所以，施工前一定要把材料、环境温度、养护条件都考虑周全，才能避免返工。
