混凝土起砂如何处理？说白了就是表面强度不够，一磨就掉粉。直接的办法是：轻度起砂用渗透型密封固化剂，重度起砂得先打磨再修补。别指望刷层水泥浆就能糊弄过去，那玩意儿两个月后又得返工。我们工地上处理过上百个这样的案例，下面把实操经验和规范依据掰开揉碎了讲。

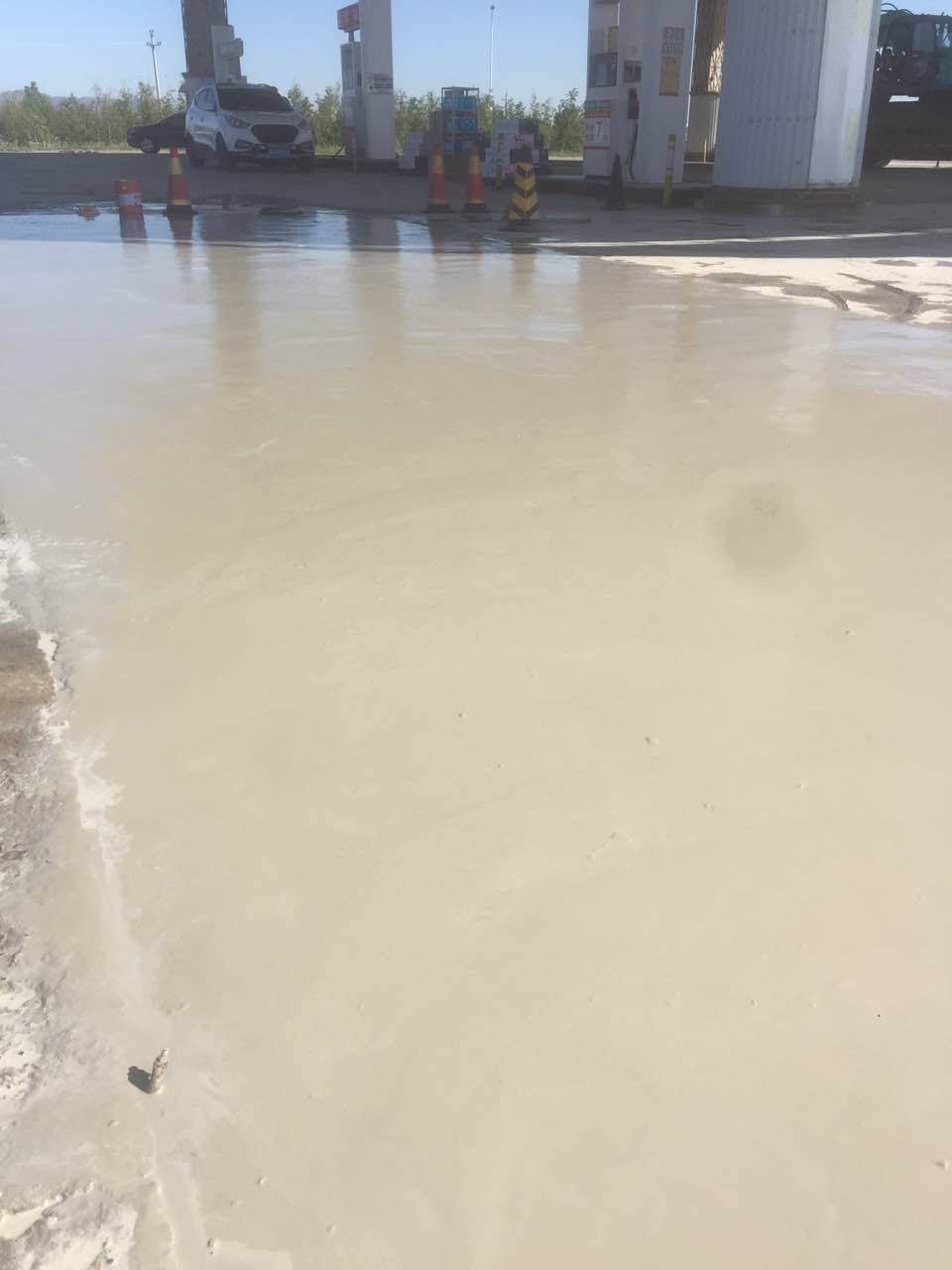

先搞清楚起砂到底是怎么回事

混凝土起砂不是单一原因造成的，往往是水灰比、养护和施工工艺三个环节同时出问题。按GB/T 50448-2015的规定，地面混凝土的水灰比不应大于0.50，但很多现场为了好干活，直接加到0.55甚至0.60，表面浮浆一厚，强度自然上不去。

还有一个常见误区是养护不到位。C25混凝土在20℃环境下，至少得保湿养护7天，但实际工地上经常是浇完水就没人管了。我见过一个项目，第三天就上人走动，表面直接起了一层砂，用脚一搓就是一道沟。经验上来说，养护前三天最关键，每天至少洒水3-4次，最好覆盖土工布。

另外，冬季施工温度低于5℃时，水泥水化反应基本停止，这时候浇筑的混凝土表面起砂概率能到80%以上。按JGJ/T 104-2011《建筑工程冬期施工规程》要求，受冻临界强度没达到5MPa前，绝对不能受冻。

判断起砂程度，别一上来就砸

处理之前先做个简单的强度测试。用钥匙或者螺丝刀在表面划一下，如果只留下浅浅的白印，属于轻度起砂；要是能划出1-2mm深的沟槽，那就是中度；要是直接能抠下来碎块，重度起砂没跑了。还有一种更准的办法：用回弹仪测表面强度，低于20MPa的基本都要处理。

以某物流仓库3000平米地面为例，当时检测发现表面强度只有15MPa，但基层C25混凝土本体强度是够的。这种情况属于典型的“面层浮浆问题”，根本不需要砸掉重做，用打磨机把表面3-5mm浮浆层磨掉，再上固化剂就能解决。实际操作中，很多施工队一看见起砂就建议砸掉重浇，这是不负责任的。

需要特别注意，如果起砂伴随裂缝或空鼓，那就不是单纯表面问题了。按GB 50209-2010《建筑地面工程施工质量验收规范》的要求，空鼓面积超过400cm²必须返工处理。这时候光靠固化剂没用，得把空鼓区域切掉重新浇筑。

轻度起砂：密封固化剂是最省事的方案

对于表面强度还在15-20MPa之间的轻度起砂，推荐用渗透型密封固化剂。这东西能渗入混凝土3-5mm，和游离的氢氧化钙反应生成硅酸钙凝胶，把疏松的结构重新“焊”起来。施工流程很简单：先清扫干净，然后均匀涂刷固化剂，保持表面湿润30分钟，最后用拖把把多余材料拖掉。

以某地下车库改造为例，8000平米地面轻度起砂，用了锂基固化剂处理。施工后7天测表面强度，从原来的18MPa提升到了32MPa，耐磨度提高了3倍。关键是成本低，每平米材料加人工不到20块钱，比砸掉重浇省了80%的费用。

这里有个坑要注意：固化剂品牌鱼龙混杂，有的号称“一刷就好”，实际是丙烯酸类成膜材料，三个月就磨没了。按JC/T 2158-2012《渗透型液体硬化剂》的标准，合格的固化剂渗透深度至少要在2mm以上，表面硬度提升不低于30%。选材料时让供应商提供检测报告，现场做个小块试验最保险。

中度到重度起砂：打磨+修补是标准流程

表面强度低于15MPa的起砂，光靠固化剂已经不够了。标准做法是：先用金刚石磨片把表面3-5mm的松散层磨掉，露出坚实的混凝土基层，然后用聚合物改性水泥砂浆修补。修补材料按GB/T 50448-2015的要求，28天抗压强度不能低于40MPa，粘结强度至少1.5MPa。

某食品厂车间起砂修复项目，地面强度只有12MPa，而且油污渗进去了。我们先用50目磨片粗磨，再用200目细磨，清掉油污和浮浆后，刷一道界面剂，然后用聚合物砂浆找平3mm。养护7天后做拉拔测试，粘结强度达到2.1MPa，完全满足使用要求。

实际操作中，打磨深度要控制好。磨太浅了松散层没清干净，修补层容易脱壳；磨太深了又伤到钢筋保护层。经验数据是：每磨一遍测一次强度，直到回弹值稳定在25MPa以上为止。打磨后一定要用工业吸尘器把粉尘吸干净，不然界面粘结力会大打折扣。

几个容易翻车的细节，提前说清楚

第一，施工温度必须在5-35℃之间。低于5℃固化剂反应慢，高于35℃水分蒸发太快，都会影响效果。以某厂房冬季施工为例，当时气温3℃，工人硬着头皮刷了固化剂，结果一个月后表面还是起砂，最后只能重新打磨。

第二，新旧混凝土交接处一定要做界面处理。按JGJ/T 112-2016《建筑地面工程施工工艺标准》的要求，界面剂要涂刷均匀，不能有漏涂。我们遇到过最典型的翻车案例：一个停车场修补后不到半年，修补层整块脱落，就是因为没刷界面剂。

第三，养护时间不能省。固化剂施工后24小时内禁止上人，7天内避免重载。聚合物砂浆修补后要保湿养护至少3天。很多施工队为了赶工期，第二天就上叉车，结果修补层被压得粉碎。经验上来说，养护每多一天，最终强度能提高5-8%。
