混凝土路面出现裂缝后，修补的核心思路是“根据裂缝类型选对方法、用对材料、卡准时间”。常见的混凝土路面裂缝修补，需要先判断它是结构性裂缝还是非结构性裂缝，再决定是灌浆、开槽填补还是表面封闭，这样才能保证修补后不脱落、不开裂。

裂缝先分清楚类型再动手

在实际工地上，我见过不少因为裂缝判断失误导致返工的案例。混凝土路面裂缝大致分三类：表面龟裂、深层贯穿裂缝和收缩裂缝。表面龟裂通常只有几毫米深，不影响结构安全；而贯穿裂缝一旦出现，就要考虑荷载传递问题了。

经验上来说，用一把钢尺和手电筒就能初步判断：裂缝宽度小于0.3mm且没有贯穿的，属于非结构性裂缝；宽度超过0.5mm且深度超过板厚一半的，就得按结构性裂缝来处理。这个判断直接决定了你是用表面封闭法还是压力灌浆法。

另外，别忘了观察裂缝是否在持续发展。如果裂缝宽度在三个月内变化超过0.1mm，说明基层或路基有问题，光修补路面是治标不治本。

材料选不对，修了也白修

修补材料的核心指标是粘结强度和收缩率。以某国道修补项目为例，我们当时对比了三种材料：普通水泥砂浆、聚合物改性水泥砂浆和环氧树脂灌浆料。结果普通水泥砂浆在养护7天后就出现了二次开裂，原因是它的收缩率高达0.15%，而路面混凝土的收缩率只有0.04%。

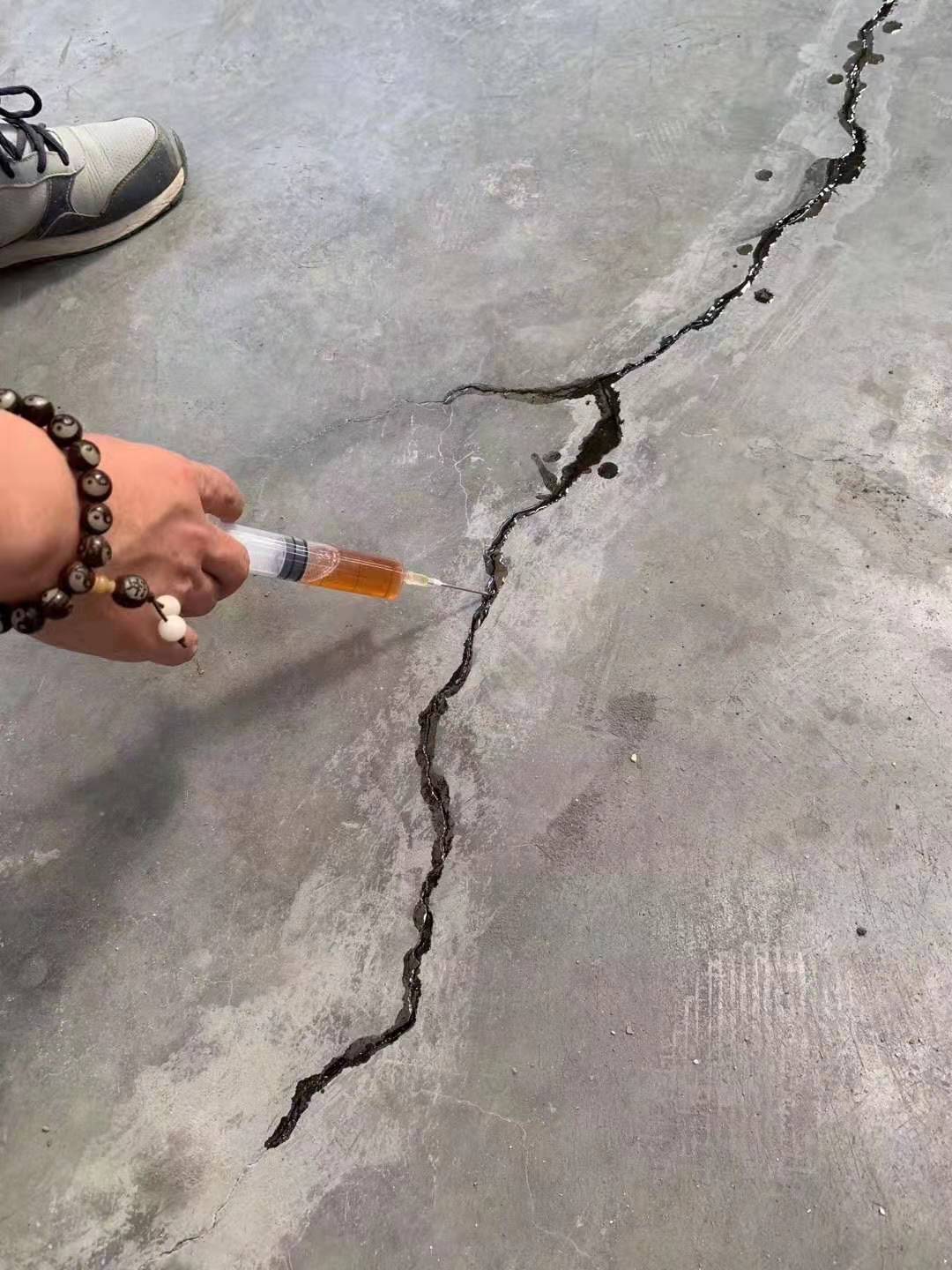

对于宽度在0.3mm到2mm之间的裂缝，推荐使用低粘度环氧树脂灌浆料，它的粘结强度能达到2.5MPa以上，而且固化后收缩率小于0.01%。对于宽度超过2mm的裂缝，可以用聚合物改性水泥砂浆，但必须控制水灰比在0.35以下，并加入0.2%体积的聚丙烯纤维来抗裂。

实际操作中，材料进场后一定要做小样测试。把修补材料抹在一块旧混凝土试块上，养护7天后看界面粘结情况。如果用手一掰就掉，说明材料或施工工艺有问题，必须调整。

施工温度和时间是成败关键

修补混凝土路面裂缝，最怕的就是温度不合适。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，灌浆施工的环境温度应在5℃到35℃之间。低于5℃，水泥基材料的水化反应会变得非常慢，强度发展滞后；高于35℃，环氧树脂类材料会快速固化，还没灌进去就硬了。

以我们处理的一个机场跑道裂缝为例，当时是11月份，白天温度只有8℃左右。我们采用了温水拌合（水温控制在30℃），并且给修补区域搭了保温棚，养护时间从常规的7天延长到了14天。最终取芯检测，修补界面的拉拔强度达到了1.8MPa，符合设计要求。

时间上要特别注意：开槽填补法必须在混凝土初凝前完成抹面收光，否则表面会起皮。压力灌浆则要控制注浆压力在0.2-0.4MPa之间，压力太大容易把裂缝撑得更宽。

不同裂缝用不同修补工艺

表面龟裂处理最简单：用钢丝刷清理掉表面浮尘，涂刷一层渗透型密封剂就行。但要注意，密封剂必须能渗透进裂缝内部至少2mm，否则太阳一晒就起皮。我常用的方法是先喷水湿润裂缝，等表面无明水后再刷密封剂，这样渗透深度能提高30%。

对于深层贯穿裂缝，必须用压力灌浆法。先沿裂缝走向每隔30cm钻一个注浆孔，孔径10mm，深度达到板厚的2/3。然后用压缩空气吹净孔内灰尘，安装注浆嘴，从低处向高处逐孔注浆。以某物流园路面修补为例，我们用了低压慢注的方式，每孔注浆时间控制在5-8分钟，直到相邻孔出浆为止。

如果是板块边缘的裂缝，还要考虑是否设置传力杆。当裂缝宽度超过3mm且位于板块接缝处时，建议在板厚中间位置植入直径16mm的螺纹钢传力杆，间距30cm，这样能有效防止错台。

养护不到位等于白干一场

修补后的养护往往被忽视，但这是决定修补寿命的关键环节。以聚合物改性水泥砂浆为例，修补完成后必须立即覆盖湿麻袋或塑料薄膜，保持表面湿润至少7天。如果养护期间表面失水过快，修补材料会因干缩而产生微裂纹，这些微裂纹在车辆荷载下会迅速扩展。

环氧树脂类材料虽然不需要湿养护，但要控制温度变化。固化期间如果遇到温差超过10℃的天气，建议用保温被覆盖，避免材料因热胀冷缩与老混凝土脱开。我们曾在一个高架桥匝道修补中遇到这种情况：白天太阳直射表面温度达到45℃，夜间降到20℃，结果修补区域边缘出现了0.1mm的脱开缝，后来不得不在边缘补注了一道密封胶。

最后说一个经验：修补完成后7天内，禁止重型车辆通过。如果工期紧，可以在修补区域铺设钢板过渡，但钢板与路面之间要垫橡胶垫，避免直接冲击修补界面。
