隧道拱顶注浆不饱满，后期渗漏水返工代价极高。要解决这个问题，关键在于选对材料并控制好施工工艺。RPC（活性粉末混凝土）材质的注浆管拱顶注浆料，因其高强、微膨胀和极低泌水率，能有效填充拱顶空隙，是目前隧道二衬缺陷治理的主流方案。

RPC注浆管和普通注浆管有什么不一样

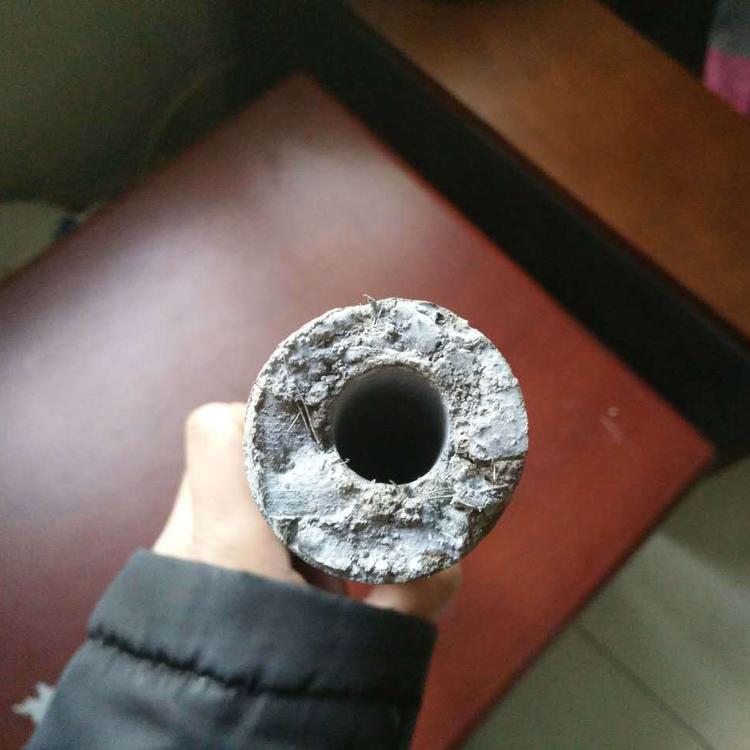

先说管子。RPC注浆管用的是活性粉末混凝土，跟传统PVC或金属管完全不同。这种材料抗压强度能做到120MPa以上，在衬砌浇筑过程中不会被混凝土压扁或移位，保证注浆通道畅通。

实际操作中，很多工地反映普通注浆管在振捣时容易断裂，导致后期注浆失效。RPC注浆管韧性好，能跟衬砌混凝土协同受力，不会成为结构中的薄弱点。从耐久性看，它耐腐蚀、抗碳化，隧道运营十几年后依然能正常注浆。

再说浆料。RPC注浆料本身是一种高流态、微膨胀的复合材料。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，它的流动度要求≥300mm，2小时竖向膨胀率在0.1%～0.5%之间。这些指标保证了浆液能钻进微小缝隙，凝固后不收缩。

拱顶注浆为什么要强调“RPC体系”

隧道二衬施工后，拱顶最容易出现空洞，原因是混凝土自重下沉和泵送压力不足。传统注浆料要么强度不够，要么收缩太大，补了也白补。RPC注浆料因为掺入了超细活性矿物掺合料，水胶比低，硬化后密实度极高，28天抗压强度能做到80～100MPa。

以某铁路隧道项目为例，原设计用普通水泥基注浆料，注浆后3个月检测，拱顶仍有5%的空洞率。换成RPC注浆料后，配合预埋的RPC注浆管，空洞率降到0.3%以下。经验上来说，材料本身的膨胀率控制很关键，RPC体系能做到无收缩甚至微膨胀，这才是堵住拱顶空隙的根本。

另外，RPC注浆料的粘结强度也很重要。它跟既有混凝土的界面粘结强度能达到2.5MPa以上，不会出现新老混凝土脱层。这一点在GB/T 50448-2015中也有明确要求，普通灌浆料的粘结强度一般只有1.5MPa左右。

现场怎么配比和搅拌，才能发挥RPC性能

RPC注浆料是预拌干粉料，到现场直接加水搅拌就行。但加水量必须严格按厂家说明控制，一般水料比在0.12～0.16之间。水多了，强度会掉，膨胀率也受影响；水少了，流动性差，注不进去。

搅拌要用高速搅拌机，转速不低于1000转/分钟，搅拌时间3～4分钟。很多施工队图省事用普通手钻搅，结果浆料里有干粉团，堵了注浆管。实际操作中，搅拌后的浆料要静置2分钟消泡，然后才能灌入。环境温度低于5℃时，要用温水搅拌，水温控制在30～40℃，否则水化反应太慢，强度上不来。

养护也不能马虎。RPC注浆料早期失水会开裂，注浆后12小时内要喷水养护或覆盖湿布。以我带的项目经验，夏季施工时还要搭遮阳棚，避免暴晒导致表面水分蒸发过快。

注浆施工的四个关键控制点

第一是埋管位置。RPC注浆管要预埋在拱顶最高点，间距根据衬砌厚度定，一般2～3米一根。管子端头要露出衬砌表面5～10cm，方便后期接注浆嘴。很多工人埋管时角度不对，管子斜了，浆液流不上去。

第二是注浆压力。RPC注浆料属于高流态材料，注浆压力控制在0.2～0.5MPa就够了。压力太大，会把衬砌撑裂；压力太小，浆液爬升不到拱顶。实际操作中，看排气孔出浆就能停，持续稳压2～3分钟。

第三是注浆时机。二衬混凝土浇筑后，要等强度达到设计值的70%以上才能注浆，一般至少7天。太早了混凝土还没稳定，注浆压力会破坏结构。太晚了，空隙被杂物堵塞，注浆效果差。

第四是质量检测。注浆完成后，用敲击法或地质雷达检测拱顶密实度。如果发现仍有空鼓，要补孔二次注浆。检测标准参照JTG F80/1-2017《公路工程质量检验评定标准》，空洞面积不允许超过0.2平方米。

某高铁隧道拱顶病害处理的实战复盘

去年参与了一个高铁隧道的拱顶缺陷整治项目。该隧道二衬施工时，因为混凝土坍落度偏大，拱顶出现了连续20米长的空洞带，最大深度达15cm。原方案是打孔注环氧树脂，但造价太高，而且环氧跟混凝土热膨胀系数不一样，后期容易脱粘。

我们改用了RPC注浆管配合RPC注浆料的方案。先用电钻在空洞区钻注浆孔，间距50cm，然后植入RPC注浆管，管子外径20mm，壁厚3mm。注浆时从一端开始，逐孔推进，注浆压力控制在0.3MPa。注完48小时后取芯检测，芯样完整密实，跟老混凝土界面结合良好，抗压强度达到86MPa。

这个项目最大的教训是，注浆前必须用高压水清洗空洞内的浮灰和碎渣。如果清理不干净，浆液跟老混凝土之间会有夹层，强度上不去。另外，RPC注浆料虽然流动性好，但也不能一次性注太多，要分段注，防止浆液倒流。整个工程下来，材料成本比环氧方案节省了40%，工期缩短了5天。
