聚合物砂浆使用方法的本质，就是解决“怎么把这种材料用好”的问题。无论您是修补旧混凝土还是做结构加固，聚合物砂浆使用得当与否，直接决定工程寿命。本文基于GB/T 50448-2015标准，结合现场经验，讲清楚聚合物砂浆使用中的关键控制点，帮您避开常见坑。

聚合物砂浆到底是什么东西

聚合物砂浆说白了就是在普通水泥砂浆里掺入了高分子聚合物乳液或可再分散乳胶粉。这层“聚合物膜”能大幅提升砂浆与旧基层的粘结力，同时降低弹性模量，减少开裂风险。按照GB/T 50448-2015的分类，它属于水泥基灌浆材料的一种特殊改性品种。

从材料组成上看，核心是水泥、级配骨料、聚合物添加剂和功能性助剂。其中聚合物掺量一般在胶凝材料质量的5%-15%之间，具体数值要看厂家配方。工程上常见的类型有丙烯酸酯类、丁苯橡胶类和环氧树脂类，前两者用于常规修补加固，后者用于高强抗渗场合。

实际项目中，很多师傅把聚合物砂浆和普通水泥砂浆混用，这是个大问题。普通砂浆养护后收缩率在0.1%以上，而聚合物砂浆收缩率可以控制在0.05%以内，两者差了整整一倍。所以修补薄层或大面时，选对材料类型是第一关。

为什么聚合物砂浆能粘得牢不开裂

聚合物砂浆的粘结机理，靠的是聚合物颗粒在水泥水化过程中成膜，形成三维网状结构。这层膜不仅填充了界面微空隙，还能像弹簧一样缓冲温度应力。实验室数据表明，28天粘结强度能达到1.5MPa以上，是普通砂浆的3-5倍。

抗裂性能的提升更关键。聚合物膜的柔韧性使砂浆极限拉伸应变从普通砂浆的0.01%提高到0.05%以上。以某桥梁支座灌浆项目为例，使用普通砂浆的支座垫石在冬季出现网状裂缝，而改用聚合物砂浆后，经过两个冻融周期依然完好。这就是“柔性抗裂”的实际效果。

另外，聚合物还能延缓水泥水化热释放，减少早期收缩。经验上来说，施工后24小时内，聚合物砂浆的塑性收缩比普通砂浆低40%左右。但要注意，不同聚合物的耐水性差异很大，丁苯类聚合物长期泡水后强度会下降，这点在水利工程中要特别警惕。

聚合物砂浆怎么搅拌和施工

搅拌是第一步，也是最容易出错的环节。必须采用机械搅拌，转速控制在300-500转/分钟，先加约80%的用水量，然后边搅拌边加入干粉料，最后用剩余水量调节稠度。搅拌时间至少3分钟，静置2分钟消泡后再使用。现场常见的问题是工人图省事用手工搅拌，导致聚合物分布不均，强度离散性大增。

施工环境温度最好在5℃-35℃之间，基面必须饱和湿润但无明水。以某地下室防水修补为例，基面没充分润湿就直接抹聚合物砂浆，结果三天后局部空鼓。正确的做法是提前4小时洒水，施工前用湿布擦除表面水膜。抹压时一次成型厚度不超过20mm，超过的话要分层施工，间隔时间不少于24小时。

养护是保证最终性能的最后一环。聚合物砂浆不需要像普通砂浆那样大量洒水，反而要保湿养护。覆盖塑料薄膜或湿草袋，保持表面湿润72小时。温度低于10℃时，养护时间要延长到5天。很多工地为了赶工期，养护不到48小时就上荷载，结果强度只达到设计值的60%。

聚合物砂浆施工中常见问题怎么处理

第一个常见问题是表面起皮。这通常是因为基层含水率过高或聚合物掺量不足。按规范要求，基层含水率应低于8%，检测方法是用塑料薄膜覆盖4小时，看有无水珠。如果起皮已经发生，必须凿除至坚实层，重新处理界面后再施工。

第二个问题是强度发展慢。聚合物砂浆的早期强度确实比普通砂浆低，24小时抗压强度一般只有10-15MPa，但28天能达到40-50MPa。如果28天强度仍不达标，大概率是水灰比过大或养护温度过低。现场可以通过调整用水量来控制，一般聚合物砂浆的用水量是干粉料的16%-20%。

第三个问题是气泡麻面。这主要源于搅拌时卷入的空气未排出。解决办法是搅拌后静置消泡，施工时用铁抹子反复揉压排气。以某机场跑道修补项目为例，施工班组在抹压时增加了“十字交叉”揉压工序，麻面率从15%降到了2%以内。

从实际工程看聚合物砂浆的关键控制点

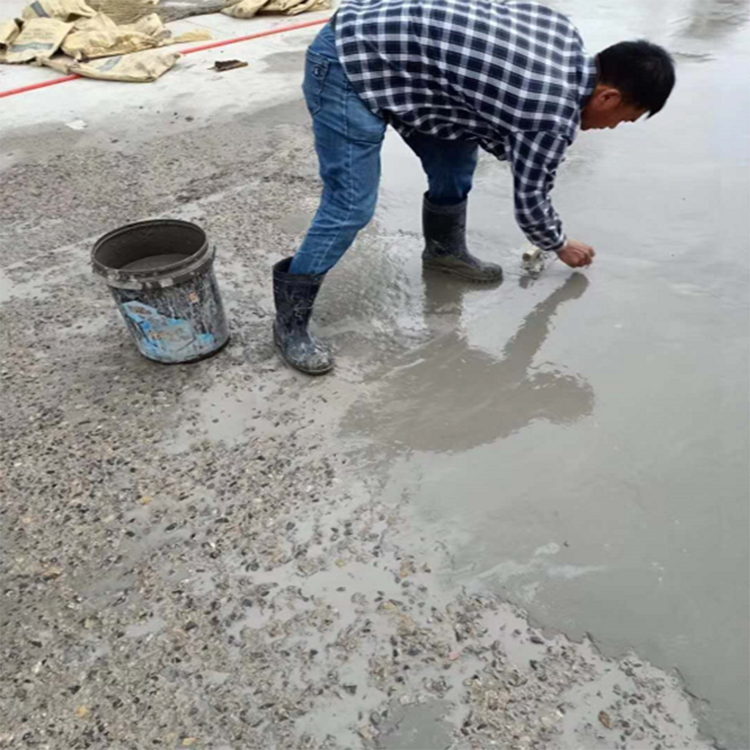

拿一个典型的厂房地坪修复工程来说，原混凝土地面起砂严重，需要薄层修补。我们选用了丙烯酸酯类聚合物砂浆，设计厚度15mm。施工前用抛丸机处理基层，清除浮浆和油污，然后涂刷专用界面剂。搅拌时严格控制水灰比，每袋25kg干粉加水4.5L，搅拌后坍落度控制在80-100mm。

施工当天温度28℃，风速较大，我们采取了挡风措施并缩短了施工间隔。抹压完成后立即覆盖塑料薄膜，每6小时掀开检查一次。48小时后拆模，用回弹仪检测，表面强度达到30MPa。28天后取芯检测，粘结强度1.8MPa，抗压强度42MPa，完全满足设计要求。

这个案例给我们的教训是：聚合物砂浆使用成败，三分靠材料，七分靠施工。特别是基层处理和养护环节，很多工地图省事简化了，最后出了问题才返工。从成本角度看，多花半天时间做基层处理和养护，能省下后期数倍的修补费用。
