很多工地上的兄弟问过我这个问题，答案很明确：灌浆料不能当水泥用。灌浆料和水泥是两种完全不同的材料，虽然它们都用于建筑工程，但各自的性能指标、适用场景和施工方法差异很大。把灌浆料当成普通水泥来用，不仅浪费材料，更可能给工程留下严重隐患。

灌浆料和水泥到底差在哪儿

从材料成分上看，普通水泥（比如P.O42.5）主要成分是硅酸盐熟料和石膏，而灌浆料是在水泥基础上加入了高活性矿物掺合料、高效减水剂和膨胀组分。以GB/T 50448-2015《水泥基灌浆材料应用技术规范》为例，灌浆料的流动度要求初始值≥290mm，30分钟保留值≥260mm，普通水泥根本达不到这个标准。

从性能上说，灌浆料的早期强度发展特别快。我经手的某桥梁支座灌浆项目，2小时抗压强度就达到了25MPa，而普通水泥同等条件下24小时都很难达到这个数值。灌浆料的另一个关键特性是微膨胀，它的竖向膨胀率控制在0.1%-0.5%之间，能补偿收缩，普通水泥恰恰相反，硬化过程会收缩。

从使用场景来看，灌浆料专门用于设备基础二次灌浆、地脚螺栓锚固、梁柱接头等需要高精度、高流动性的部位。普通水泥砂浆则用于砌筑、抹灰、普通混凝土浇筑。简单说，灌浆料是“特种兵”，水泥是“常规部队”，各有各的阵地。

为什么有人会想拿灌浆料当水泥用

在实际施工中，有些项目因为工期紧张，或者现场材料管理混乱，工人图省事直接拿灌浆料替代水泥。比如某厂房设备基础灌浆时，施工队把灌浆料当水泥砂浆来抹面，结果表面开裂严重。这是因为灌浆料设计时是自流平、自密实的，它的水胶比很低（通常0.16-0.22），人工抹压反而破坏了它的微结构。

另一个常见误区是觉得灌浆料强度高、性能好，用它替代水泥肯定更“保险”。其实不然，灌浆料的膨胀组分在非约束条件下会过度膨胀，导致体积不稳定。以某高速公路桥梁支座为例，如果拿灌浆料当普通水泥修补路面，温差变化和车辆荷载会让修补层快速脱落，因为它的弹性模量和基层不匹配。

从成本角度考虑，灌浆料的价格通常是普通水泥的3-5倍，用它替代水泥做大面积浇筑，成本完全失控。更重要的是，灌浆料的施工窗口期很短，从加水搅拌到使用完毕一般不超过30分钟，而普通水泥砂浆可以随拌随用，操作习惯完全不同。

什么情况下可以“跨界”使用

虽然灌浆料不能当水泥用，但在特定场景下，它可以作为水泥基材料的“升级替代品”。比如设备基础二次灌浆，普通水泥砂浆收缩大、强度低，必须用灌浆料。根据GB/T 50448-2015，这类灌浆的厚度一般在30-100mm之间，灌浆料能自动填充到每个角落。

还有一种情况是抢修工程。以某钢厂连铸机轨道抢修为例，工期只有6小时，普通水泥混凝土养护至少需要3天，而灌浆料2小时就能达到20MPa以上，满足设备安装要求。这时用灌浆料替代普通水泥基材料，就是正确的选择。

但要注意，灌浆料不能用于大体积混凝土浇筑。它的水化热集中释放，如果厚度超过150mm，内部温升可能超过40℃，容易产生温度裂缝。经验上来说，单次灌浆厚度超过100mm时，需要分层施工或加入级配骨料，这一点和普通水泥混凝土完全不同。

现场施工必须注意的四个关键点

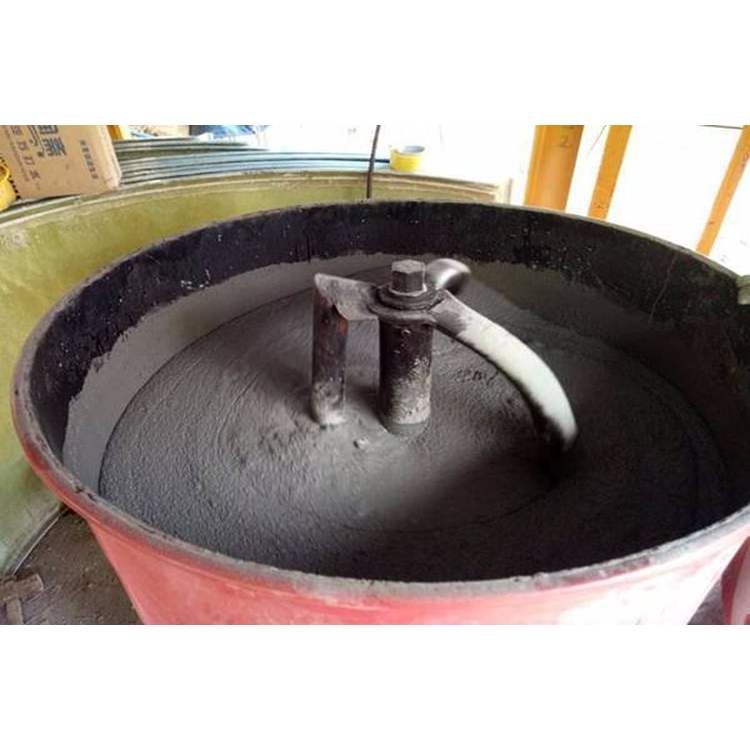

第一，用水量必须严格按产品说明书控制。我见过一个项目，工人觉得灌浆料太稠，多加了5%的水，结果28天强度从60MPa直接掉到40MPa。灌浆料的用水量误差应控制在±1%以内，最好用电子秤称量。

第二，养护方式不同。普通水泥砂浆需要洒水养护，而灌浆料在终凝前（约1-2小时）要保持湿润，之后必须覆盖塑料薄膜保水。某桥梁支座灌浆项目，养护温度控制在5-35℃之间，低于5℃要采取加热措施，高于35℃要加冰水拌和。

第三，支模要牢固。灌浆料的流动性大，对模板的侧压力是普通水泥砂浆的2-3倍。以某风电基础灌浆为例，模板加固间距从常规的600mm加密到400mm，防止胀模。

第四，灌浆方式要正确。灌浆料必须从一侧连续灌入，利用自重和流动性排出空气，不能像水泥砂浆那样四处摊铺。实际操作中，灌浆速度控制在10-15L/min，出料口要始终埋在浆面以下，避免产生气泡。

从实际工程看错误使用的后果

2019年，我处理过某化工厂设备基础的返工事故。施工队把灌浆料当水泥砂浆，用来修补基础表面的蜂窝麻面，结果不到一个月，修补层整片脱落。检测发现，灌浆料和原混凝土基面的粘结强度只有0.8MPa，远低于规范要求的1.5MPa。原因是灌浆料收缩率极低，而原混凝土还在持续收缩，两者变形不协调。

另一个案例是某地铁站的支座灌浆。工人为了赶进度，在灌浆料初凝后（约40分钟）又加水搅拌二次使用，结果强度只有设计值的60%。灌浆料的再搅拌时间必须控制在初凝前，一旦开始初凝，必须废弃。这个教训让整个项目损失了三天工期和近十吨材料。

从这些教训中总结一条铁律：灌浆料就是灌浆料，水泥就是水泥，两者不能混用。如果实在要用灌浆料替代普通水泥基材料，必须先做小面积试验，确认粘结强度、收缩率、弹性模量等指标满足要求。任何工程材料的选择，都要基于规范要求和具体工况，不能凭经验拍脑袋。
