桥梁支座二次灌浆、厂房地坪裂缝修补、设备基础抢修——这些活儿等不起。传统水泥养护7天才能上强度，而速干水泥修补能在2小时内达到通车或承重要求，核心在于其特种水泥基配方与聚合物改性技术。本文从材料机理到施工细节，帮您把这块硬骨头啃下来。

速干水泥修补料到底是什么材料

速干水泥修补料是一种以硫铝酸盐水泥或高铝水泥为基材，复配促凝剂、早强剂和聚合物乳胶粉的干混砂浆。与普通硅酸盐水泥不同，它的水化反应在24小时内基本完成，早期强度发展极快。

按GB/T 50448-2015《水泥基灌浆材料应用技术规范》分类，这类材料属于II类或III类灌浆料，标准要求2h抗压强度≥20MPa，24h≥40MPa。实际工程中，优质产品1天抗压强度可达50MPa以上，能满足重型设备基础或公路抢修的要求。

从施工角度看，它属于自流平、微膨胀材料，流动度初始值≥290mm，30min保留值≥260mm，不需要振捣就能填满狭窄缝隙。经验上来说，这类材料对温度敏感，5℃以下和35℃以上时凝结时间会明显变化，需要调整水灰比或使用专用外加剂。

为什么传统水泥修补满足不了抢修需求

传统硅酸盐水泥需要7天才能达到设计强度的70%以上，养护周期长，而且新旧混凝土界面粘结强度低，容易产生收缩裂缝。以某高速公路桥梁伸缩缝修补为例，普通C50混凝土养护14天后开放交通，不到3个月就出现边角碎裂。

速干水泥修补料的优势在于两点：一是早强，2小时强度即可达到20-30MPa，能满足轻型车辆通行；二是微膨胀，膨胀率控制在0.02%-0.05%，与旧混凝土粘结牢固，不会出现脱空。实际操作中，某物流仓库地面裂缝修补，采用速干料后4小时就恢复叉车作业，比传统方案节省了6天工期。

但要注意，速干料并非万能。如果修补厚度超过100mm，水化热集中会导致温度裂缝，这时候需要分层施工或改用大体积灌浆料。另外，在长期浸泡环境（如污水处理池）中，速干料的抗渗等级通常只有P6-P8，需要表面做防水涂层。

速干水泥修补料怎么用才能保证效果

基层处理是决定成败的第一步。旧混凝土表面必须凿毛至露出新鲜骨料，用高压水枪冲洗干净，不能有浮灰、油污。如果基层含水率超过8%，需要先涂刷界面剂，否则速干料会因失水过快而强度下降。

搅拌时采用机械搅拌，先加水后加粉料，水灰比严格控制在0.12-0.14（质量比）。以某桥梁支座灌浆项目为例，施工队为了赶进度擅自多加水，结果2小时强度只有12MPa，返工损失了3天工期。记住：水灰比每增加0.01，强度下降约15%。

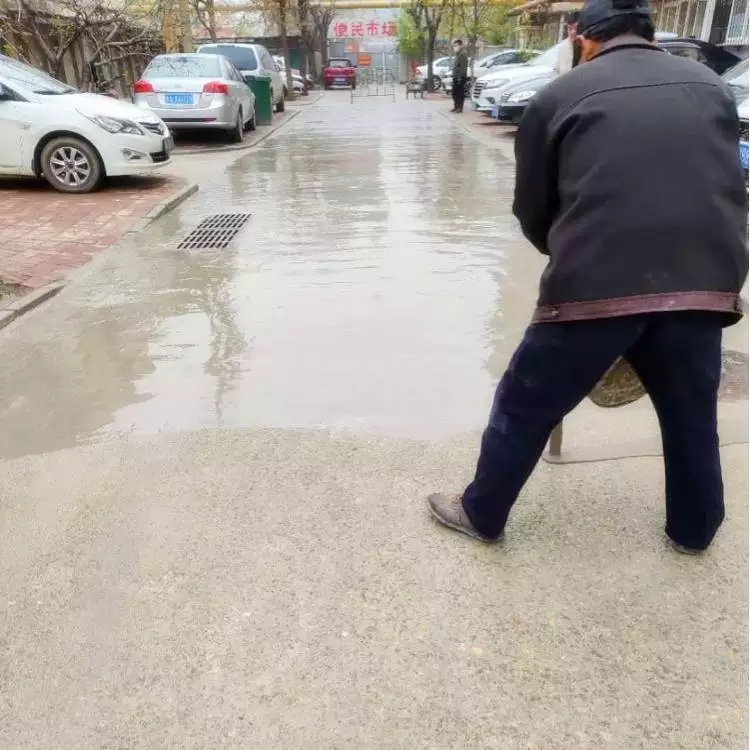

浇筑后必须进行二次压光，在初凝前（约20-30分钟）用抹刀压实，消除气泡和表面裂纹。养护方面，速干料不需要长期湿养护，但浇筑后2小时内必须覆盖塑料薄膜保湿，防止表面龟裂。温度低于5℃时，要采用温水搅拌（水温30-40℃）并覆盖保温被。

速干水泥修补料施工中常见问题怎么解决

最常见的问题是凝结时间失控。如果夏季施工时速干料在10分钟内就凝固，说明材料存放温度过高或已受潮，应更换新料。如果冬季施工时1小时还不凝固，可能是水灰比过大或水温过低，可加入1%-2%的专用促凝剂调节。

另一个问题是表面起皮。这通常发生在修补厚度小于5mm的薄层区域，因为速干料水化反应快，表层失水太快。解决方案是：先涂刷一层聚合物乳液底涂，再刮涂速干料，最后覆盖湿布养护。以某停车场环氧地坪起皮修补为例，采用这个方案后2年未出现二次脱落。

关于界面粘结强度，JGJ/T 372-2016《喷射混凝土应用技术规程》要求粘结强度≥1.5MPa。实际操作中，如果旧混凝土表面光滑，建议用角磨机打磨出麻面，再涂刷一道水泥基界面剂，能有效提高粘结力。经验数据显示，这样做后的拉拔强度可达2.8MPa以上。

从某桥梁支座灌浆案例看速干水泥修补的实战要点

2024年某跨线桥支座更换项目，要求48小时内完成6个支座的灌浆并恢复交通。原设计采用普通灌浆料，养护7天，但业主临时要求缩短工期。我们改用速干水泥修补料，配合以下措施：提前将材料在25℃恒温库储存24小时，现场用30℃温水搅拌，浇筑后立即覆盖保温被。

关键控制点有两个：一是流动度测试，每批次材料进场后先做流动度试验，确保初始值≥300mm；二是强度检测，浇筑后2小时、24小时分别取试块送检。最终结果：2小时平均强度22.5MPa，24小时达到48.6MPa，48小时后通车，半年后回访未见任何裂缝或脱空。

这个案例说明，速干水泥修补料的核心价值在于时间与质量的平衡。但前提是施工队伍必须经过培训，掌握材料特性。建议采购时要求厂家提供型式检验报告，包括2h/24h强度、膨胀率、流动度、氯离子含量等指标，并现场留样封存以备追溯。
