C40强度灌浆料，说白了就是28天抗压强度能稳定达到40兆帕以上的水泥基灌浆材料，专门用来填充设备底座、地脚螺栓或者桥梁支座下面的空隙。这种材料不是普通水泥砂浆，它自带微膨胀特性，能保证受力后不收缩、不脱空，是大型设备安装和结构加固里最常用的一个强度标号。

C40强度灌浆料到底是什么材料

从材料组成上看，C40强度灌浆料属于水泥基自流平材料，核心成分是高强水泥、精选级配骨料和多种外加剂。跟普通混凝土不一样，它最大的特点是流动度大、早期强度上得快，而且有微膨胀补偿收缩的功能。按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》的分类，C40属于II类或III类灌浆料，具体看流动度要求。

在实际工程里，很多人把C40灌浆料和C40混凝土混为一谈，这是个常见误区。混凝土靠粗骨料承重，而灌浆料靠细骨料和胶凝材料的紧密填充来受力，两者的施工方式、收缩性能完全不同。经验上来说，C40灌浆料的流动度通常在290mm以上（初始值），而混凝土坍落度一般在180mm左右，这决定了灌浆料能流进更窄的缝隙。

另外要特别注意，C40强度灌浆料的强度发展曲线跟气温关系很大。标准养护条件下（20℃±2℃），1天强度能达到20-25兆帕，3天能到35兆帕左右，28天稳稳超过40兆帕。如果施工现场温度低于5℃，就得用低温型配方，否则强度上不来。

为什么大型设备安装首选C40标号

设备基础灌浆最怕的就是强度不够或者后期收缩导致脱空，这直接影响设备运行的精度和寿命。C40这个标号是经过长期工程实践检验出来的“黄金强度”——再低了（比如C30）承载能力不足，高了（比如C60）成本翻倍而且施工窗口期短，对现场条件要求太苛刻。

以某桥梁支座灌浆项目为例，支座下方空隙只有5-8厘米，设计要求28天抗压强度不低于40兆帕，而且要保证24小时内能张拉预应力。当时选的就是C40强度灌浆料，配合比按GB/T 50448-2015的流动度要求调整，实际施工时流动度控制在300mm，2小时流动度损失不超过20%，最终7天强度就达到了42兆帕，完全满足工期要求。

从经济性角度来说，C40灌浆料的性价比最高。它的材料成本比C50低15%-20%，但完全能满足绝大多数设备安装的受力要求。实际操作中，大型汽轮机基础、轧机底座、风电塔筒基础这些场景，设计院通常都直接指定C40强度灌浆料，因为经验数据最成熟，质量也最可控。

C40灌浆料怎么施工才能保证强度达标

施工第一步是基础处理，这个环节经常被忽视但最要命。灌浆前必须把基面凿毛、清理干净，不能有浮灰、油污或者明水。按照规范要求，基面要提前4-6小时洒水湿润，但灌浆前要把积水吹干，做到“饱和面干”状态。如果基面太干，灌浆料里的水分会被吸走，导致水灰比变化，强度直接打折扣。

搅拌环节要严格控制加水量。C40强度灌浆料的加水量一般在干粉重量的13%-15%之间，具体看厂家说明。经验上来说，宁少勿多——少加0.5%的水，流动度可能从300mm降到260mm，但强度能提高5-8兆帕。搅拌时间不能少于3分钟，用低速搅拌机（转速不超过500转/分钟）搅到完全均匀，不能有干粉团。

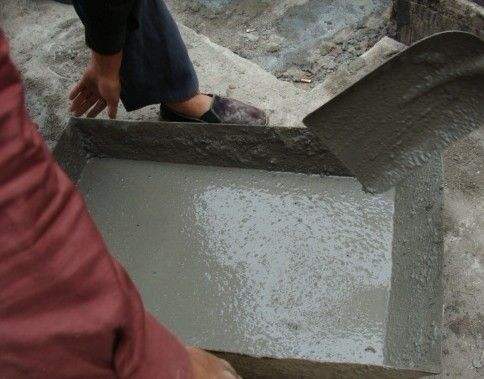

灌浆时最好采用“高位漏斗法”或者“压力灌浆法”，从一侧连续注入，让空气从另一侧排出。一次性灌浆高度不宜超过100厘米，如果超过要分层施工，间隔时间控制在30-45分钟以内。养护同样关键，灌浆后2小时就要覆盖湿布或者涂养护剂，保持湿润至少7天。温度低于10℃时，养护时间要延长到14天。

施工中常见的质量问题和应对方法

最常见的问题是表面起皮或者出现裂缝。这通常是养护不到位或者加水量过大造成的。去年有个项目，现场工人图省事多加了2%的水，结果拆模后发现表面一层松散层，用回弹仪一打强度只有32兆帕。后来把表层凿掉5毫米重新灌浆，工期耽误了3天。所以加水量一定要用电子秤精确控制，不能凭感觉。

另一个问题是灌浆料流动度损失太快，导致填充不密实。这跟环境温度关系最大。夏天温度超过30℃时，流动度可能在15分钟内从300mm降到220mm。解决办法是先用冷水搅拌，或者选用缓凝型配方。实际操作中，我们要求现场必须做流动度测试，每批料搅拌后测一次，灌浆过程中再测一次，如果流动度低于240mm就必须停止使用。

还有个容易被忽略的细节是地脚螺栓的预留孔灌浆。很多施工队先把螺栓放进去再灌浆，结果螺栓歪了或者灌不实。正确做法是先灌浆到孔深的2/3，再插入螺栓，然后补灌到设计标高。这样能保证螺栓周围的浆体密实，锚固力才能达到设计要求，按GB/T 50448-2015的要求，地脚螺栓的锚固强度不能低于C40。

从几个真实项目看C40灌浆料的选用要点

某水电站的机组基础灌浆，设计要求28天强度45兆帕，而且要求7天内完成全部灌浆工作。当时我们选用了早强型的C40强度灌浆料，配合比里加了促凝组分，3天强度就达到了38兆帕。但要注意，早强型灌浆料的工作时间短，只有20-30分钟，所以必须安排好施工节奏，一次搅拌量控制在30分钟内用完。

另一个项目是某化工厂的反应釜基础，设备重达200吨，基础面积有30平方米。这个项目最大的难点是灌浆厚度不均匀，最薄处只有3厘米，最厚处有15厘米。我们选用了大流动度的C40灌浆料，初始流动度控制在320mm，并且加了抗离析剂。灌浆时从最薄处开始注入，让浆体自然流向厚处，最终拆模后检查，没有出现分层或者气泡。

从这些案例能看出来，选C40强度灌浆料不能只看强度标号，还得看施工环境、灌浆厚度、工期要求这些具体条件。如果项目有特殊要求，比如冬季施工或者大体积灌浆，一定要跟供应商提前沟通，做适配性试验。规范GB/T 50448-2015里明确规定，正式施工前必须做试配和现场模拟试验，这个步骤不能省。
