粘钢加固时胶粘剂选不对，后期剥离风险极高。**改性环氧粘钢**胶通过增韧改性解决了普通环氧脆性大的问题，在桥梁、厂房加固中已大量替代传统焊接方案。这种材料能确保钢板与混凝土协同受力，抗拉强度实测可达30MPa以上。

改性环氧粘钢胶到底是什么

简单说，这是以环氧树脂为基体，通过添加增韧剂、活性稀释剂和偶联剂改性而成的双组分胶粘剂。普通环氧胶固化后像玻璃一样脆，受冲击容易开裂；改性后韧性提高3-5倍，能适应混凝土基材的微小变形。

从分子结构看，改性手段主要是在环氧链段中引入柔性链段，比如聚氨酯或橡胶弹性体。这样既保留了环氧本身的高粘接强度（钢-钢拉伸剪切强度国标要求≥12MPa，优质产品实测可达18MPa），又增加了抗剥离能力。实际操作中，我们经常用它来粘300mm宽的厚钢板，普通环氧根本拉不住。

按照GB/T 50448-2015《结构加固用胶粘剂》标准，这类胶的触变指数要控制在3.0-6.0之间，太稀会流淌，太稠不好刮涂。经验上来说，夏季施工选触变指数偏高的，冬季选偏低的，能省不少事。

为什么加固工程越来越依赖它

传统焊接加固需要动火，在化工厂、加油站这类场所风险极高。而**改性环氧粘钢**是冷施工，没有明火，施工安全性提升了一个档次。以某化工厂管廊加固为例，原计划用焊接，安全评估通不过，换成粘钢后工期还缩短了40%。

从力学性能看，粘钢加固的应力分布比焊接更均匀。焊接会在钢板端部产生应力集中，而胶粘剂能通过弹性变形将荷载分散到整个粘接面。实测数据表明，同样截面的钢板，粘钢加固的疲劳寿命比焊接高2倍以上。

还有一个容易被忽略的点：粘钢不损伤原结构。焊接的高温会改变钢筋和混凝土的力学性能，甚至造成局部碳化。而改性环氧粘钢胶固化温度不超过60℃，对原结构零热影响，特别适合古建筑或重要设施的加固改造。

施工时怎么保证不出问题

基材处理是第一步，也是最重要的一步。混凝土表面必须打磨至露出新鲜骨料，粗糙度达到0.5-1.0mm，然后用高压空气吹净粉尘。钢板除锈要达Sa2.5级，表面粗糙度30-50μm。有个项目因为工人偷懒没打磨到位，拉拔测试时直接从混凝土界面破坏，返工损失了十多万。

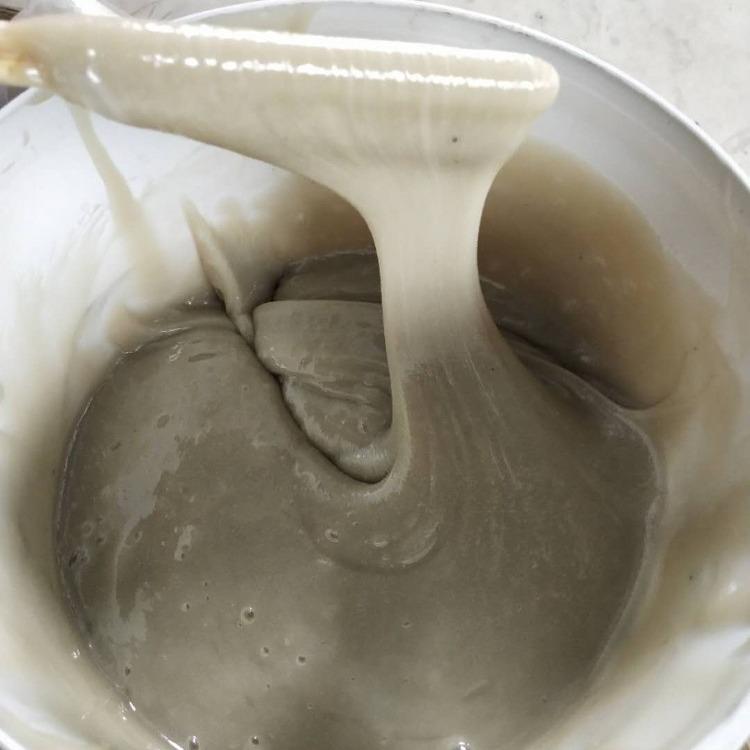

配胶环节很多人会忽略温度影响。双组分混合比例通常是A:B=4:1（重量比），但冬季低温时B组分粘度大，建议用40℃温水预热10分钟再混合。搅拌必须用低速电动搅拌器（转速不超过300rpm），避免引入气泡。每次配胶量控制在30分钟内用完，夏季要更短。

加压固定要均匀，用专用夹具或膨胀螺栓施加0.1-0.3MPa的压力，让胶层厚度控制在1-3mm。太厚了强度下降，太薄了容易缺胶。养护温度低于5℃时，必须采用低温固化配方，否则7天强度可能连设计值的50%都达不到。

不同场景下的选材和施工要点

桥梁加固是改性环氧粘钢胶最典型的应用场景。以某跨线桥加固为例，原设计是粘贴4mm厚钢板，但实际检测发现混凝土强度只有C25，低于设计要求的C30。我们建议改用6mm厚钢板配合高触变性胶种，同时在钢板端部加设U型箍板防止剥离。完工后荷载试验显示，挠度减少了35%，完全满足规范要求。

厂房梁柱加固要注意防火问题。如果建筑耐火等级要求高，胶粘剂固化后需要加涂防火涂料，厚度按1.5小时耐火极限设计。另外，厂房环境常有油污或潮气，施工前必须做基材含水率检测，超过4%时要先做干燥处理或选用湿固化配方。

对于隧道或地下结构，要考虑长期浸水环境。普通改性环氧粘钢胶的耐水性有限，这时需要选用水下固化型产品，或者增加一道环氧封闭底漆。某地铁联络通道加固就是采用后者方案，运营5年后取样检测，粘接强度仍保持在12MPa以上。

几个容易踩的坑和解决办法

第一个坑是忽视胶粘剂的储存期。很多工地把胶放在露天暴晒，夏季高温下A组分粘度会快速上升，甚至提前凝胶。正确做法是储存在阴凉干燥处，温度不超过30℃，开封后24小时内用完。过期胶千万别用，强度会下降30%以上。

第二个坑是胶层厚薄不均。工人图省事一次性涂胶太厚，固化时收缩应力会把钢板拉脱。控制方法是用带齿刮板涂胶，齿距3-5mm，保证胶层均匀。如果钢板长度超过6米，建议分段粘贴，每段留5mm间隙释放应力。

第三个坑是忽视环境湿度。相对湿度超过85%时，混凝土表面会形成水膜，严重影响粘接。这种情况下必须用热风枪烘干基材，或者选用快干型配方。以某南方雨季施工项目为例，我们要求每2小时测一次湿度，超过标准立即停工，最终粘接合格率100%。
