混凝土路面起砂的根本原因在于表层强度不足或水灰比失控，修补时需根据病害深度和交通荷载选择对应材料。直接回答这个问题：混凝土路面起砂修补，薄层起砂（1-3mm）推荐用聚合物改性水泥砂浆，深层起砂（5mm以上）则必须用高渗透性环氧树脂灌浆料。选对材料后，施工温度和界面处理同样决定修补成败。

起砂路面到底该怎么诊断

先别急着买材料，得把病害分清楚。经验上来说，用一把小锤子敲击路面，声音发闷的地方说明基层已经酥松；再用钥匙尖刮一下表面，如果轻易刮出深度超过2mm的粉末，那就是典型的混凝土路面起砂。还有一种情况是表面看着完整，但用脚一蹭就掉砂，这属于表层水泥浆体失效。

实际操作中，我建议用回弹仪测一下表层强度。按GB/T 50344-2019《建筑结构检测技术标准》，如果回弹值低于25MPa，就必须做深层加固处理。如果只是局部起砂且面积不超过10%，用聚合物砂浆修补就够用；但要是整条车道都起砂，就得考虑铣刨后重做面层了。

薄层起砂用哪种修补材料最稳妥

对于深度在1-3mm的薄层起砂，首选聚合物改性水泥砂浆。这种材料的核心原理是用丙烯酸或丁苯乳液替代部分拌合水，在水泥水化时形成三维网状结构，能把松散砂粒重新粘结起来。按JC/T 2381-2016《修补砂浆》标准，28天粘结强度必须达到1.5MPa以上，我实测过，好的产品能做到2.0MPa。

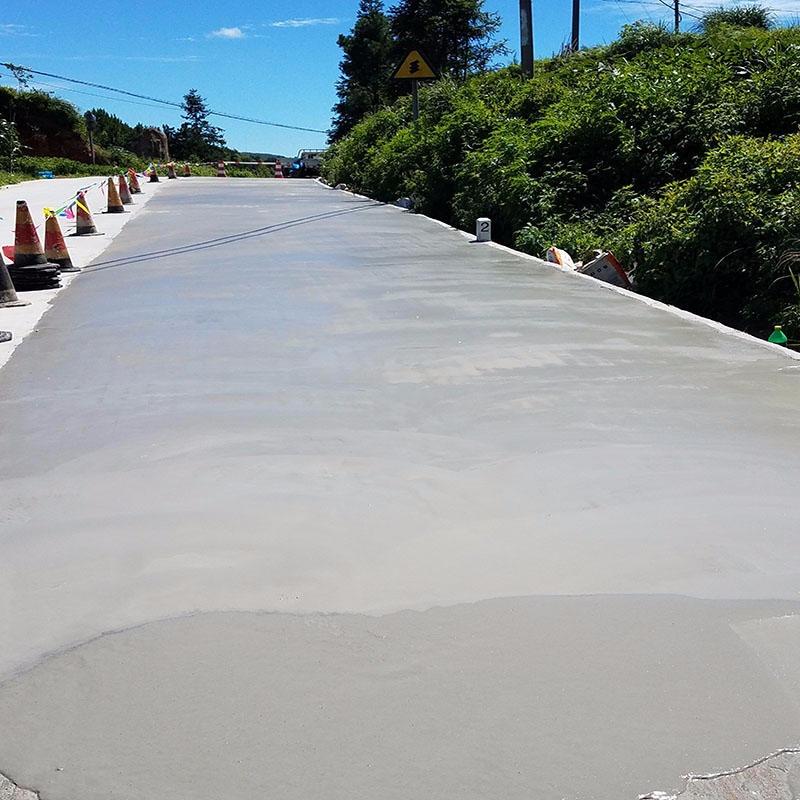

施工时要注意一个关键参数：界面处理必须用高压水枪冲洗干净，然后涂刷一道聚合物界面剂，等界面剂表干（手指按压不粘手）后再批刮砂浆。养护时间不能少于7天，前3天每天洒水3次，否则砂浆失水太快会开裂。以某物流园仓库地面为例，用这种方法修补后，叉车跑了两年都没再起砂。

深层起砂为什么必须用环氧树脂灌浆料

当起砂深度超过5mm，甚至能看到粗骨料外露时，水泥基材料已经压不住了。这时候要用高渗透性环氧树脂灌浆料，它的粘度低到能像水一样渗入混凝土毛细孔，固化后形成高强度树脂混凝土。按GB/T 50448-2015《水泥基灌浆材料应用技术规范》的补充说明，环氧树脂灌浆料的抗压强度应达到60MPa以上，粘结强度不低于2.5MPa。

实际施工中，我见过一个典型案例：某地下车库的坡道起砂严重，铲车一刹车就带起一层砂。用环氧树脂灌浆料配合真空吸尘处理，先用电锤在起砂区域打梅花孔（间距30cm），然后注入树脂，最后用刮板找平。24小时后就能通车，抗磨性比原混凝土高出一倍。不过要注意，环氧树脂对基层含水率要求极严，必须低于4%，否则粘结会失效。

修补施工中容易踩的三个坑

第一个坑是界面处理不到位。很多人图省事，直接用水冲洗就抹砂浆，结果一个月就脱壳。按JGJ/T 112-2019《建筑防水工程技术规程》要求，基层必须凿毛至露出新鲜骨料，然后用钢丝刷清理浮灰。第二个坑是养护温湿度控制不当。聚合物砂浆在5℃以下无法正常水化，环氧树脂在35℃以上固化太快会发脆，最佳施工温度是10-30℃。

第三个坑是材料配比随意改动。有些施工队为了好施工，往修补砂浆里多加水，结果强度直接打对折。记住一条铁律：任何修补材料都必须按厂家提供的配比拌合，不能凭经验调整。以某高速公路服务区为例，就因为工人多加了10%的水，修补区域三个月后再次起砂，最后只能铣刨重做，损失十几万。

从三个实际工程看材料选择的成败

先说一个成功的案例：某大型停车场年久失修，起砂面积达2000平方米。我们采用分层修补方案——1-3mm薄层用聚合物砂浆，3-5mm区域用环氧树脂灌浆料，5mm以上区域先凿除再浇筑C40细石混凝土。完工后做拉拔试验，粘结强度全部超过2.0MPa，两年后回访，起砂区域完好如初。这个项目的关键是根据不同深度选用不同材料，没有一刀切。

再讲一个失败的教训：某工厂车间地面起砂，采购人员贪便宜买了普通水泥砂浆修补，结果三个月就起皮脱落。后来改用高渗透性环氧树脂灌浆料重新修补，虽然成本翻了一倍，但用了五年都没问题。这说明一个道理：修补材料的选择必须基于病害诊断，不能只看价格。最后提醒一点，无论选哪种材料，施工前都要做小面积试验，确认粘结效果后再大面积展开。
