路面破损了，修补材料选不对，修完撑不过一个雨季。直接说答案：修补路面用什么材料，得看破损类型——裂缝用改性沥青灌缝胶，坑槽用冷补料或热拌沥青混合料，深层结构性损坏则必须用快硬水泥基材料。选错了，返工成本比材料费高得多。

先分清路面病害类型，再定材料

修补路面用什么材料，第一步不是查价格，而是判断病害性质。我见过不少施工队把裂缝当坑槽修，结果钱花了、路还是坏的。按《公路养护技术规范》（JTG H10-2009），路面病害分三类：裂缝类、变形类、松散类。

裂缝类包括横向裂缝、纵向裂缝和网状裂缝，宽度小于5毫米的用乳化沥青封堵就行；超过5毫米的得用改性沥青灌缝胶，弹性恢复率要大于70%。变形类如车辙、推移，属于结构层问题，单靠面层修补撑不住。松散类像坑槽、麻面，才是冷补料和热拌料的主战场。

经验上来说，判断不准时宁可按高标准选材。比如一条2毫米的裂缝，你用普通乳化沥青，半年后肯定复裂；换成SBS改性沥青灌缝胶，至少撑三年。这个账，干过现场的都算得清。

冷补料：应急抢修的首选，但别当永久方案

冷补料是袋装预拌材料，开袋即用，不用加热，施工温度范围宽，从-30℃到40℃都能操作。以某桥梁伸缩缝抢修项目为例，凌晨发现坑槽，用冷补料半小时填平，天亮就通车，效率确实高。但冷补料的初期强度低，24小时内抗压强度只有2-3兆帕，重载车一压就变形。

冷补料的核心性能指标是黏聚性和存储稳定性。按JT/T 972-2015《公路沥青路面冷补材料技术条件》，冷补料的黏聚性应大于5牛·米，存储时间不少于6个月。实际操作中，买回来先做试块，放室温下观察72小时，不松散、不结团才能用。

注意一点：冷补料适合深度不超过5厘米的坑槽。超过这个深度，必须分层压实，每层厚度控制在3厘米以内。我见过一个工地，图省事一次填10厘米，结果通车第二天就塌了。这不是材料的问题，是施工工艺没跟上。

热拌沥青混合料：永久修补的标准做法

热拌料是修补路面用什么材料里最成熟的选择，适用于车行道、重载路段的永久性修补。拌和温度在160℃-180℃，摊铺温度不低于140℃，碾压终了温度不低于80℃。这个温度区间必须严格控制，低了压实度不够，高了沥青老化。

配合比设计参照《公路沥青路面施工技术规范》（JTG F40-2004），目标空隙率控制在3%-5%，矿料间隙率不小于14%。以AC-13C型热拌料为例，油石比4.5%-5.5%，马歇尔稳定度不低于8千牛，流值在2-4毫米之间。这些参数不是纸上谈兵，每批料进场都得做马歇尔试验，不合格坚决退场。

热拌料最大的缺点是施工窗口短。从拌和到碾压结束，最佳时间不超过45分钟。夏天还好，冬天料温降得快，运输车必须加盖保温布。现场要算好产量和摊铺速度，别让料堆在工地上等。一个常见的错误是碾压时温度太低，结果路面密实度只有92%，规范要求至少96%。

快硬水泥基材料：对付深层结构性破损

当路面破损深度超过10厘米，或者基层已经松散、脱空，沥青类材料就不够用了。这时候得用快硬水泥基修补料，比如硫铝酸盐水泥或磷酸镁水泥。这类材料2-4小时抗压强度就能达到20兆帕以上，24小时达到40兆帕，满足开放交通的要求。

以某国道交叉口修补项目为例，基层被水毁掏空，深度达到30厘米。用普通硅酸盐水泥要养护7天，交通压力太大。改用快硬硫铝酸盐水泥，掺入聚丙烯纤维（掺量0.9千克/立方米），4小时后强度检测合格，当晚就开放交通。两年后回访，没有出现二次破损。

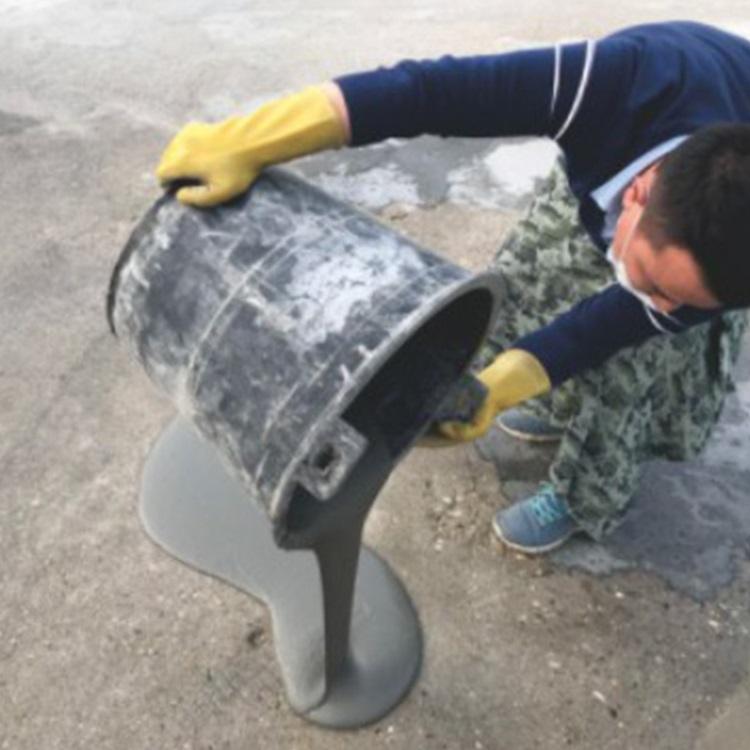

引用标准GB/T 50448-2015《水泥基灌浆材料应用技术规范》，这类材料的流动度应大于300毫米，竖向膨胀率控制在0.02%-0.05%。施工时注意：水灰比不能超过0.35，拌和必须用强制式搅拌机，人工搅拌强度不够。还有，快硬料凝结时间短，从加水到浇筑完毕控制在15分钟内，所以一次拌料量要算准。

现场选材的三个关键判断

修补路面用什么材料，最终考验的是现场判断力。第一个判断：看破损是否在扩展。裂缝边缘有啃边、掉粒，说明病害在发展，必须用热拌料或快硬料彻底处理；如果裂缝稳定，冷补或灌缝就能控制。

第二个判断：看交通荷载。纯居民区小路，冷补料能用两年；国道、省道重载路段，冷补料撑不过三个月。以某省道修补为例，原设计用冷补料，结果一个冬天就压碎了，换成热拌料后，配合比优化了油石比，使用三年完好。

第三个判断：看施工季节。冬季气温低于5℃，热拌料运输和摊铺都困难，冷补料反而有优势。夏季高温多雨，快硬水泥基材料要注意防雨，浇筑后立即覆盖塑料薄膜养护。这些细节，规范上不会写，但现场干过的人都懂。
