混凝土结构出现裂缝后，最直接有效的补救措施就是环氧树脂修补。这项工艺通过高压灌注将低粘度环氧树脂注入裂缝内部，恢复结构整体性，强度可达混凝土本身的1.2倍以上。下面我结合十多年现场经验，把从判断到收尾的完整步骤拆开讲透。

哪些裂缝适合用环氧树脂修补

不是所有裂缝都能灌环氧。我们首先要区分裂缝是“活的”还是“死的”。如果裂缝宽度在0.1mm到3mm之间，且经过一个月的观测确认不再发展（比如用石膏饼贴在裂缝上，一个月没开裂），那就可以用环氧树脂修补。宽度小于0.05mm的微细裂缝，环氧树脂进不去，得改用表面封闭法。

从结构部位来说，梁、板、柱等受力构件的裂缝，只要不涉及钢筋锈蚀引起的顺筋裂缝，都适合用环氧树脂处理。以我去年处理的一个桥梁支座垫石项目为例，垫石顶面出现了多条0.3mm左右的横向裂缝，灌完环氧后取芯检测，抗压强度达到45MPa，比原设计C40混凝土还高出一截。

实际操作中要注意一点：如果是渗水裂缝，必须先把水堵住、把裂缝烘干，否则环氧树脂遇到水会乳化，根本粘不住。国标GB/T 50728-2011里对裂缝修补用环氧树脂的粘结强度有明确要求，钢-钢拉伸抗剪强度不能低于10MPa，这个数据在选材料时一定要核对。

环氧树脂修补裂缝的完整施工流程

第一步是裂缝处理。用角磨机沿裂缝开一个V型槽，槽深10-15mm、宽15-20mm，把松动的混凝土碎屑和灰尘清干净。然后沿着裂缝每隔200-300mm钻一个灌浆孔，孔深要达到裂缝深度的2/3。这一步很多人图省事不打孔直接灌，结果环氧只浮在表面，根本进不到裂缝根部。

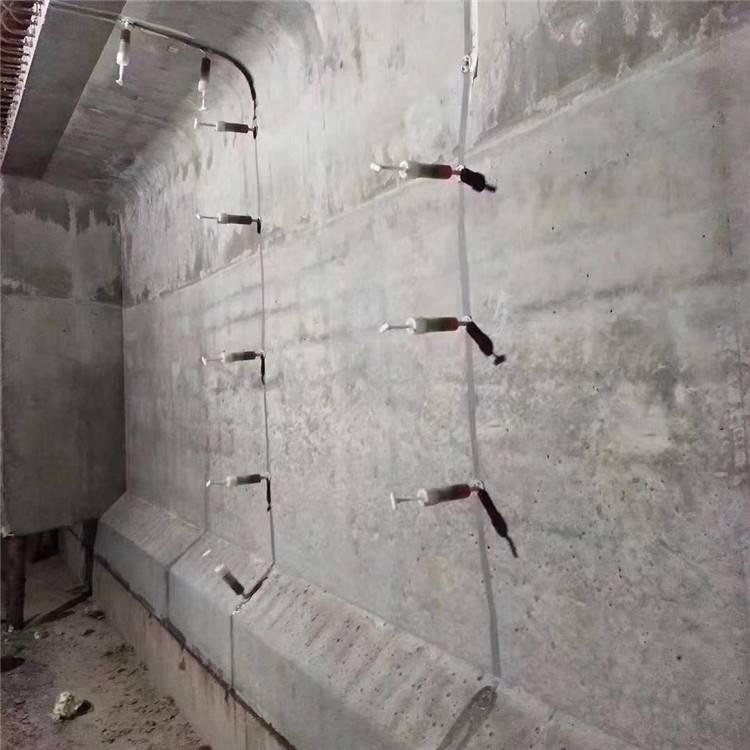

第二步是埋设灌浆嘴和封缝。把灌浆嘴插进钻好的孔里，用快干型封缝胶把V型槽和灌浆嘴周围全部密封。封缝胶固化时间大概2-4小时，温度越低固化越慢。等封缝胶完全硬化后，用压缩空气从最底部的灌浆嘴吹气，检查相邻的灌浆嘴有没有气出来，如果气不通，说明裂缝内部有堵塞，得重新钻孔。

第三步是配制环氧树脂灌浆料。双组份的环氧树脂要按厂家给的配比精确称量，用手电钻搅拌器慢速搅拌3分钟，直到颜色均匀、没有丝状物。这里有个关键点：配好的环氧树脂要在30分钟内用完，超过时间粘度会快速上升，灌不进去了。冬季施工时，环氧树脂粘度大，可以把A组份放在40℃温水里预热10分钟再混合。

第四步是压力灌注。从最底部的灌浆嘴开始注浆，压力控制在0.3-0.5MPa，看到相邻的灌浆嘴流出纯环氧树脂后，用堵头堵住，继续往上一个灌浆嘴注浆。一直灌到最顶部的灌浆嘴出浆并保持压力1分钟，才算灌满。灌完后用丙酮清洗灌浆机管路，不然环氧固化了机器就废了。

第五步是养护和检验。灌完浆后保持裂缝区域干燥，常温下养护7天才能达到最终强度。养护结束后，取芯做劈裂抗拉试验，按GB/T 50448-2015的要求，粘结强度不得低于1.5MPa。我经手的项目，只要灌浆压力控制好、裂缝清理到位，粘结强度普遍能做到2.0MPa以上。

施工温度和湿度对环氧树脂修补的影响

环氧树脂是温度敏感型材料。最理想的施工温度是15-30℃，低于5℃时环氧树脂固化反应基本停止，高于40℃时反应过快，还没灌进去就凝固了。冬季施工要搭设保温棚，用电热毯或碘钨灯把裂缝区域加热到10℃以上再灌浆。

湿度方面，裂缝内部和表面必须干燥。相对湿度超过75%时，混凝土孔隙里的水汽会影响环氧树脂的浸润性。用热风机对着裂缝吹5分钟，如果表面没有冷凝水，就可以施工了。如果裂缝在潮湿环境里，要选用水下固化型环氧树脂，这种材料能和水置换，但价格比普通环氧贵一倍。

经验上来说，夏季中午高温时段别灌浆，环氧树脂在桶里就开始发热了。最好选在早上或傍晚，温度稳定在25℃左右的时候施工。有一次在广西的桥梁维修项目，下午两点灌浆，环氧树脂在灌浆泵里就固化了，拆泵清理花了半天时间，教训很深刻。

环氧树脂修补后如何验收

验收分三步走。第一步是外观检查，灌完浆24小时后，用小锤轻轻敲击裂缝两侧的混凝土，声音清脆说明环氧灌满了，声音发闷说明有空洞，需要补灌。第二步是取芯检测，在裂缝处钻取直径50mm的芯样，做抗压和抗剪试验，芯样破坏面必须发生在混凝土本体而不是环氧-混凝土界面上。

第三步是渗漏试验。对于有防水要求的裂缝，灌完环氧养护7天后，在裂缝表面涂肥皂水，用0.2MPa的压缩空气从一端吹气，另一端没有气泡冒出才算合格。这个方法简单实用，比仪器检测更直观。

国标GB 50367-2013里对裂缝修补的验收标准写得很清楚：裂缝宽度大于0.2mm的，必须用灌浆法处理，且灌浆后裂缝两侧的混凝土应变差值不得超过10%。我们现场验收时，会在裂缝两侧贴应变片，加载到设计荷载的1.2倍，看应变值是否在允许范围内。

一个实际案例：某高速公路桥梁支座灌浆修补

去年处理过一个典型的案例。某高速公路桥梁的支座垫石，因为支座安装时没有调平，垫石顶面出现了多条0.5-1mm的横向裂缝。裂缝深度经超声波检测达到40mm，已经贯穿了垫石厚度的一半。如果不处理，支座在车辆荷载下会继续偏压，最终导致垫石碎裂。

我们采用低压慢灌的方式，灌浆压力控制在0.3MPa，从裂缝最深处开始注浆。因为裂缝深度大，用了粘度较低的环氧树脂，25℃时粘度只有200mPa·s，流动性好。灌浆完成后养护10天，取芯做劈裂试验，粘结强度达到2.5MPa。裂缝表面用环氧胶泥抹平后，再涂一层防碳化涂料，到现在一年多了，复查时裂缝没有重新开裂。

这个案例说明一个道理：环氧树脂修补裂缝不是简单的“打针”，每一步都要按规范来。特别是灌浆压力和材料粘度要匹配，压力大了会把封缝胶冲开，压力小了环氧进不去。实际操作中，建议先做一小段试验缝，确认工艺参数没问题了再大面积施工。
