主要用于

砂土层固化处理，堤坝、大型或高层建筑基础加固，路面基础注浆加固。

挖掘地铁、隧道、煤矿等地下建筑物时，地下土层加充固化等基本加固。

填缝灌浆小区域；地铁或隧道壁的灌浆加固或修复。

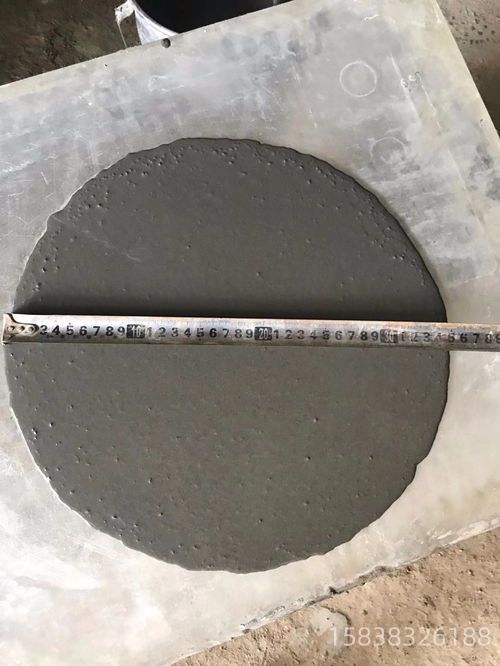

性能参数

外形：灰粉

比例：3.0±0.1

比表面≥6000、8000cm2/g

平均粒径≤10、5?m；

凝固时间：终凝﹥120min；终凝﹤8天

注浆料净浆强度比在不同水灰比中的强度

水灰比=0.5：7d，62.1Mpa；28d，78.4Mpa

水灰比=1.0：7d，14.2Mpa；28d，20.9Mpa

水灰比=1.5：7d，6.4Mpa；28d，11.7Mpa

水灰比=2.0：7d，3.5Mpa；28d，6.2Mpa

水灰比=3.0：7d，2.3Mpa；28d，4.5Mpa

施工工艺

1．对不同大小的间隙空间，不同的土壤环境条件，不同的灌浆基本条件，不同的强度指标，可以先了解MFC-GM7000或MFC-GM8000的选择。通常间隙空间相对较大（∮≥0.2mm）或者中粗砂层颗粒尺寸相对较大。（∮＝大约0.5mm)注浆时，可以选择MFC-GM7000。；但是间隙空间相对较小(0.2mm≥∮≥0.02mm)的部位或颗粒尺寸较小的细沙和粉砂层（∮＝大约0.1mm)注浆时，可以选择MFC-GM8000。

2．通常MFC-GM7000调整适当的水灰比例为0.4～2.0，MFC-GM8000的调整范围为1.00～5.0)，用电动分散机搅拌，直至成分均匀，然后将料浆倒入注浆桶中。

3．将灌浆机的输送管唇部与预先固定在基础上的灌浆管连接固定，连接灌浆机的电源，打开闸阀进行灌浆，注意在一定范围内控制灌浆压力。(通常为0.1～在0.5MPa范围内。基础条件不同，水灰比不同，灌浆压力也不同。灌浆压力大，可形成破裂灌浆，导致不能均匀渗透。灌浆压力过小，可能无法渗透到微小空间。)

4．灌浆结束后，将灌浆孔关闭。

5．如果灌浆面积较大，可以采用按段灌浆。
