高聚物抗裂膨胀剂是一种新型混凝土膨胀剂，能有效防止混凝土开裂，改善结构和防水质量。它基于中国建筑材料科学研究院第四代技术开发，具有低碱、高性能等特点，核心成分经高温煅烧，可实现混凝土结构自防水和超长无缝施工。

产品特性

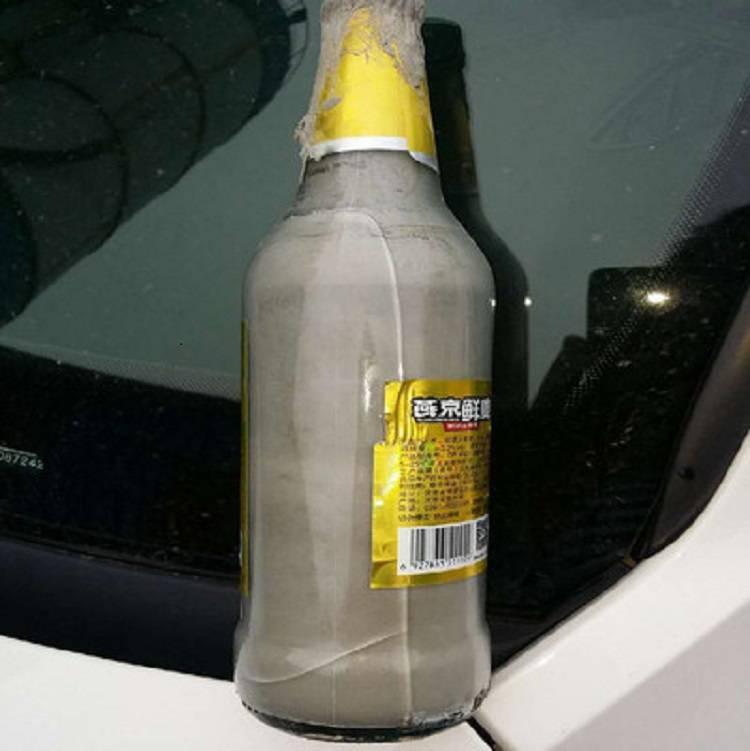

高聚物抗裂膨胀剂技术核心是回转窑高温煅烧的特殊膨胀熟料，主要矿物成分有铝酸钙CA、CA2和硫铝酸钙C4A3S。这三种含铝矿物水化速度不同，与CaSO4水合形成钙矾石，产生稳定有效的膨胀效果，满足GB/T 50448 - 2015水泥基灌浆材料等规范要求。

该产品含微膨胀剂和合成纤维两种抗裂成分，从物理和化学两方面提高混凝土抗裂性，提供双重保护。其特殊保水成分能防止水合初期水分蒸发，随水化进行释放水分，提高养护效率。

用量说明

内部混合推荐量为6 - 8％（替代水泥），后浇或钢筋混凝土为8 - 10％，具体依水泥类型和添加剂而定，最终用量需实验确定。用于防水工程时，水泥消耗比普通混凝土增加约10％，砂比36 - 40％，水灰比小于0.5，依坍落度要求调节。

混凝土膨胀剂称重误差不大于0.5％，与其他物料一同放入搅拌机。新拌混凝土搅拌时间比普通混凝土长30 - 60秒，商品混凝土可能无需延长。运输距离长、温度高时，坍落度小于12cm可加少量非引气减水剂，严禁随意加水。

施工要点

高聚物抗裂膨胀剂主要用于结构自防水工程，施工时要特别注意压实，防止泄漏和过度振动。混凝土终凝前需反复抹压3次，防止沉降裂纹。

混凝土硬化12 - 24小时后浇水养护，不少于14天。冬季或大体积混凝土浇筑时，需保温保湿。侧壁薄难养护，过早脱模易出现收缩裂缝，常温下浇筑1天后（离接缝2 - 3mm），顶部浇水不少于14天，松开模板螺钉，C30混凝土脱模时间3天，C40混凝土7天，C50以上依实际确定。

质量把控

施工过程严格遵循GB 50204混凝土结构工程施工质量验收规范。混凝土膨胀剂的各项性能指标需符合相关标准，如垂直膨胀率（24h≥0.02％）。

实际操作中，每盘混凝土材料计量要准确，搅拌时间要达标。浇筑过程要连续，振捣要密实。养护条件要满足要求，确保混凝土强度和抗裂性能达到设计标准。

作用原理

高聚物抗裂膨胀剂之所以能有效提升混凝土的抗裂性能，其作用原理较为独特。它在混凝土水化过程中，通过高聚物分子的特殊结构与水泥水化产物相互作用。高聚物分子链会穿插于水泥水化形成的晶体结构中，形成一种类似于“分子骨架”的结构体系。当混凝土因温度变化、干燥收缩等因素产生体积变形时，这种“分子骨架”能够有效约束混凝土内部微裂缝的产生和扩展。例如，在一些大型建筑的地下室结构中，由于基础与土壤之间的温度差异，混凝土容易出现温度裂缝。使用高聚物抗裂膨胀剂后，其形成的特殊结构大大降低了裂缝出现的概率。具体来说，在混凝土凝结硬化的初期，高聚物分子链开始逐渐与水泥水化产物结合，随着时间推移，结合程度不断增强。当混凝土内部产生拉应力时，这种结合结构能够分散应力，使混凝土不至于因局部应力集中而开裂。据相关研究表明，添加高聚物抗裂膨胀剂的混凝土，在同等环境条件下，其内部微裂缝的数量可减少约 30% - 50%，有效提高了混凝土的抗裂性能。

适用范围拓展

高聚物抗裂膨胀剂的适用范围正在不断拓展。除了常见的结构自防水工程，在一些特殊的建筑结构和工程环境中也发挥着重要作用。在水工结构中，如大坝、水闸等，由于长期处于水的浸泡环境中，对混凝土的抗渗性和抗裂性要求极高。高聚物抗裂膨胀剂能够显著提高混凝土的密实性，有效阻止水分的渗透，从而延长水工结构的使用寿命。例如，某大型水库的大坝建设中，使用了高聚物抗裂膨胀剂的混凝土，经过多年运行监测，其渗漏量较未使用该膨胀剂的大坝明显减少。在地下铁道工程中，地铁隧道衬砌混凝土也面临着复杂的受力和环境条件。高聚物抗裂膨胀剂可以增强混凝土的抗裂能力，适应隧道周边土体变形等因素带来的影响。在实际工程案例中，部分地铁隧道衬砌混凝土在使用高聚物抗裂膨胀剂后，裂缝数量和宽度都得到了有效控制，保障了地铁运行的安全性和稳定性。此外，在一些对耐久性要求较高的工业建筑基础中，高聚物抗裂膨胀剂也能发挥其优势，减少混凝土裂缝的产生，提高基础的承载能力和耐久性。

与其他外加剂的协同作用

高聚物抗裂膨胀剂在实际应用中，常与其他外加剂协同作用，以达到更好的混凝土性能。与减水剂配合使用时，减水剂能够降低混凝土的水灰比，提高混凝土的工作性，而高聚物抗裂膨胀剂则在保证工作性的同时，增强混凝土的抗裂性能。例如，在某高层建筑的混凝土施工中，通过合理搭配减水剂和高聚物抗裂膨胀剂，使混凝土的坍落度保持在合适范围，便于施工操作，同时混凝土的抗裂性能得到显著提升。在与引气剂协同使用方面，引气剂能在混凝土中引入微小气泡，这些气泡可以缓解混凝土内部的应力集中，进一步提高混凝土的抗裂性。高聚物抗裂膨胀剂与引气剂配合，能够形成一种互补的作用机制。在一些道路桥梁工程中，使用含有引气剂和高聚物抗裂膨胀剂的混凝土，有效减少了路面和桥梁结构的裂缝产生，提高了道路和桥梁的使用寿命。此外，与缓凝剂配合时，缓凝剂可以延长混凝土的凝结时间，为高聚物抗裂膨胀剂更好地发挥作用提供更充裕的时间，尤其在大体积混凝土施工中，两者配合能有效控制混凝土的水化热，减少温度裂缝的出现。
