图3是承重板的主视图。

图上：1、盲道砖；2、盲道条；31、底边；32、外壁；33、挡板；34、防滑纹路；35、受力层；36、疏水层；37、疏水架；371、承重板；372、弧形埋孔；38、倾斜面；39、疏水孔；4、输水管道。

具体实施方式

下面的整合图进一步详细描述了本实用新型。

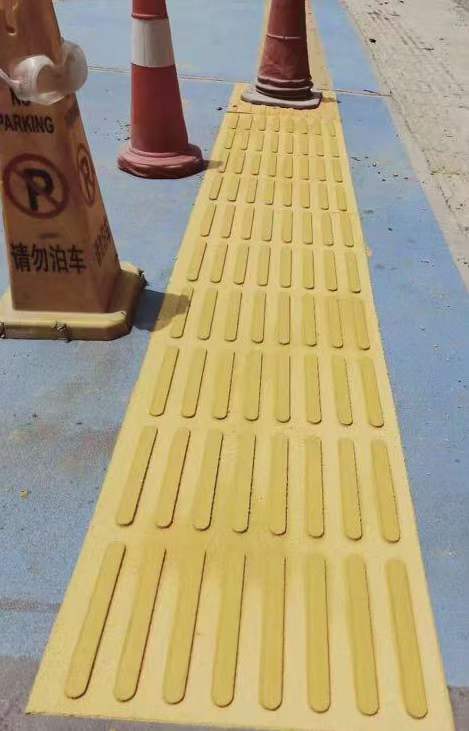

如图1所示，包括盲道砖1、盲道条2及其位于盲道砖1中，盲道条2两侧均设有用于支撑拐杖的轨道；

如图2所示，轨道包括底边31和2个外壁32，两个外壁32之间配有挡板33，挡板33与底边31平行设置，轨道35通过挡板33与疏水层36隔开，受力层35位于疏水层36之上；融合图1下，挡板33表面的防滑线34可立即与轨道融为一体，并呈“)”形弧形结构，然后沿轨道依次排列防滑线34，盲道条2两侧的防滑线34方向相反。

另外，相邻的2条防滑线34中间配有倾斜面38，倾斜面38从防滑线34的凸起位置倾斜凹痕。

当你用拐杖行走时，你应该排斥拐杖底部防滑线34的弧形位置。防滑线34结构与倾斜面38相匹配，使防滑线34紧紧排斥拐杖。你可以放心地利用这个机会，支持它，不用担心误入歧途。下雨下雪时，疏水层36会排出受力层35里的存水。

从图1可以看出，挡板33下铺配有疏水孔39，疏水层36内有疏水架37。其中，疏水架37包含多个承重板371，每个承重板371排呈蜂窝状。疏水管4设置在疏水层36底部，根据管道与下水道连接。存水从疏水层36流到疏水架37，然后流入输水管4。.

每个疏水孔39位于疏水架37的中间，并相继铺设多个六边形结构，相当于一个六边形疏水架37对应一个六边形疏水孔39。.

从图3可以看出，各挡板33底部设有拱形埋孔372。.
